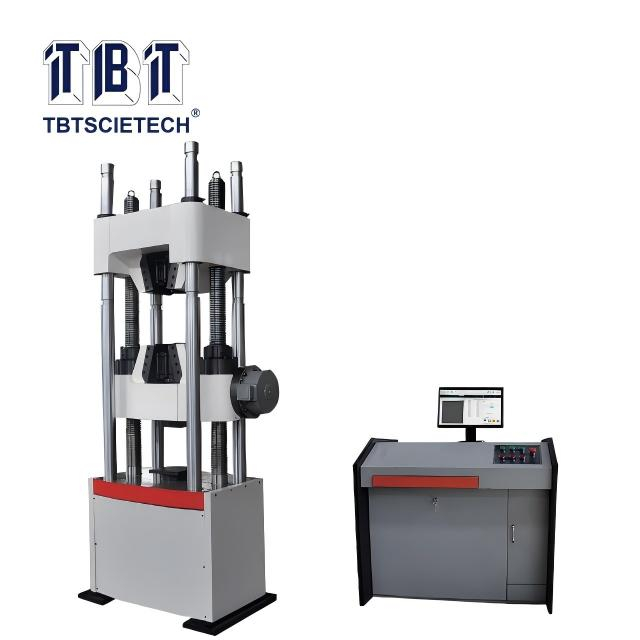

Machine de test universelle avec contrôle PC et servo

1.  Introduction :

La machine d'essai universelle hydraulique TBTUTM-1000CU-I est utilisée pour tester divers matériaux métalliques et non métalliques à haute résistance pour la tension, la compression, la flexion et le cisaillement.

2.  Normes connexes

GB228.1-2010, GB/T228.1-2010, ISO6892-1998, EN10002-1 : 2001 et ASTM

1. Description :

Découvrez notre machine d'essai universelle avancée avec PC et servocommande, conçue pour des tests de matériaux précis et efficaces. Cette machine intègre une puissance hydraulique, une servocommande et une interface informatique, offrant une précision inégalée et un fonctionnement convivial.

2. Présentation du produit :

La machine d'essai universelle avec PC et servocommande est une solution de pointe pour les essais de matériaux. Doté de systèmes de commande hydraulique et d'asservissement, il garantit des mesures précises et des performances constantes. Idéale pour divers besoins de tests, cette machine fournit des données fiables pour la recherche et les applications industrielles.

3. Caractéristiques du produit :

• PC & Servo Control : Assure une haute précision et une gestion efficace des données.

• Énergie hydraulique : offre des performances robustes et fiables.

• Interface conviviale : facile à utiliser avec un logiciel complet.

• Tests polyvalents : convient aux tests de traction, de compression et de cisaillement.

4. Description du produit :

Présentation de la machine d'essai universelle

La machine d'essai universelle avec PC et servocommande est conçue pour des applications complètes d'essai de matériaux. Sa conception sophistiquée intègre la puissance hydraulique avec une servocommande avancée, garantissant des résultats précis et reproductibles. L'interface informatique de la machine permet une gestion simple des données, ce qui en fait un outil indispensable tant pour la recherche que pour l'industrie.

Principales caractéristiques et avantages

• Systèmes de contrôle avancés : L'intégration de systèmes de contrôle PC et d'asservissement améliore la précision et l'efficacité de la machine. Le système d'alimentation hydraulique offre des performances robustes, permettant des applications de charge précises.

• Logiciel convivial : la machine est livrée avec un logiciel intuitif qui simplifie le fonctionnement et l'analyse des données. Les utilisateurs peuvent facilement configurer des tests, suivre les progrès et générer des rapports détaillés.

• Polyvalence dans les tests : Cette machine d'essai universelle est conçue pour gérer une large gamme d'essais, notamment les essais de traction, de compression et de cisaillement. Son adaptabilité le rend adapté à divers matériaux, des métaux aux polymères.

Applications et performances

La machine de test universelle est parfaite pour le contrôle qualité, la recherche et le développement et à des fins éducatives. Sa haute précision et sa fiabilité garantissent des performances constantes dans différents scénarios de test. La construction robuste et les fonctionnalités avancées de la machine offrent une longue durée de vie et des résultats fiables, ce qui en fait un investissement précieux pour toute installation d'essai.

5. FAQ

Q : Quels matériaux cette machine peut-elle tester ? R : Cette machine peut tester une large gamme de matériaux, notamment les métaux, les polymères et les composites.

Q : Comment le PC et le système de servocommande profitent-ils au processus de test ? R : Le PC et le système de servocommande fournissent un contrôle précis du processus de test, garantissant des résultats précis et reproductibles. Il permet également une gestion et une analyse faciles des données.

Q : Le logiciel est-il inclus avec la machine ? R : Oui, la machine est livrée avec un logiciel complet, facile à utiliser et offrant des capacités étendues de gestion des données.

Q : Cette machine peut-elle effectuer des tests de cisaillement ? R : Oui, la machine est conçue pour effectuer des tests de traction, de compression et de cisaillement, ce qui la rend très polyvalente.

1. Le cadre de chargement rigide est composé de 4 colonnes (ou 2 colonnes en option) et de 2 tiges à vis, avec un espace d'essai supérieur pour la traction et inférieur pour la compression, la flexion ou le cisaillement.

2. La traverse centrale avec engrenage à vis sans fin intégré est entraînée par un moteur pour un déplacement vers le haut et vers le bas au lieu d'une transmission par chaîne normale pour ajuster l'espace de test vertical, ce qui réduit considérablement le jeu et obtient des résultats de test plus précis et reproductibles avec une courbe de test affichée lisse et stable.

3. Il y a des encoches de positionnement à plusieurs niveaux sur les colonnes pour ajuster facilement la traverse supérieure en fonction de différentes hauteurs d'échantillon.

4. Avec les pinces hydrauliques à ouverture frontale, il est plus facile de fixer fermement l'échantillon.

5. Le cylindre est monté au bas de la machine pour obtenir une meilleure gravité de travail.

6. Système de source d'huile servo configuré avec une servovalve électro-hydraulique et une pompe à engrenages haute pression pour obtenir d'excellentes performances.

7. Le contrôleur PC avec amplificateur numérique à 2 canaux permet un contrôle numérique en boucle fermée de la force d'essai, du déplacement, de la contrainte, de la déformation, etc.

Grâce à la fonction « Édition », il permet d'étendre le processus de test selon les besoins pour réaliser tout type d'édition complexe avec commutation de mode de contrôle, répondant à une variété de normes internationales.

1. Bâti de chargement avec cylindre monté en bas, avec entraînement à vis sans fin...... 1 jeu

2. Armoire de commande avec pompe à engrenages haute pression à faible bruit ...................... 1 jeu

3. Vanne italienne ATOS  .................................................................................................. 1 jeu

4. Pompe à engrenages Italie MARZOCCHI ...................................................................... 1 jeu

5. Cylindre spécial Système de filtre à huile de précision à plusieurs étages.............................. 1 jeu

6. Amplificateur programmable double canal.................................................................. 1 jeu

7. Capteur de pression d'huile de haute précision  .................................................. ............1 jeu

8. Extensomètre (YYU25/100) ............................................................................1 jeu
9. Contrôleur portatif ................................................................................1 pc
10. Système de mesure de déplacement linéaire ..................................................1 jeu
10. Un ensemble d'accessoires :

10.1 Mâchoires de serrage à tension pour plat (0-20 mm, 20-40 mm) ................. 1 jeu de chaque
10.2 Mâchoires de serrage à tension pour ronds (φ13-φ26 mm, φ26-φ40 mm, φ40-φ60 mm) ....... 1 jeu de chaque
10.3 Mâchoires de serrage à compression (205*205 mm)  .................................. 1 jeu
10.4 Dispositif de cintrage (Diamètre du pénétrateur 40 mm) ..................................1 jeu
11. Logiciel de contrôle spécial pour les tests ..........................................................1 jeu
12. PC Lenovo ..............................................................................................1 jeu
13. Imprimante HP A4 ..............................................................................................1 jeu
