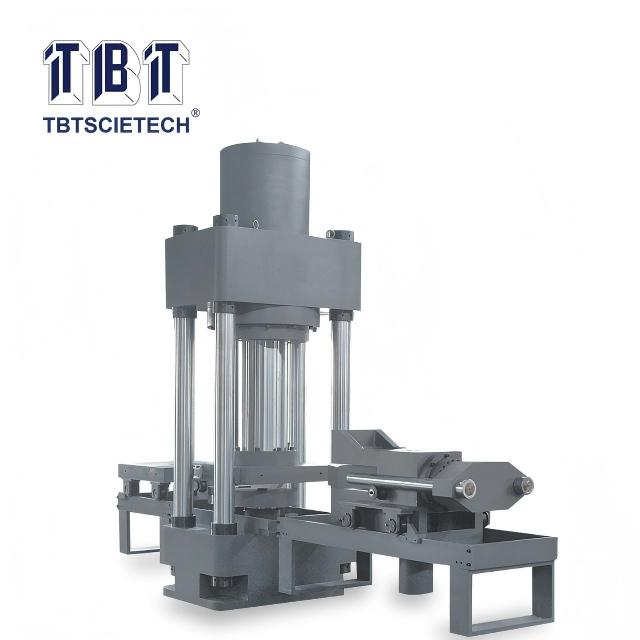

Machine de test de cisaillement de compression avec contrôle PC

Il s'agit d'un équipement d'essai de matériaux de haute précision qui adopte un entraînement par source d'énergie hydraulique, une technologie de servocommande électro-hydraulique, l'acquisition et le traitement de données informatiques, et peut réaliser un contrôle en boucle fermée et une détection automatique. Sa structure principale est composée d'un ordinateur principal de test, d'un cadre de cisaillement, d'un cadre de mesure d'angle, d'une source d'huile principale (source d'énergie hydraulique), d'un système de contrôle électrique, etc. La force d'essai maximale est de 10 000 kN et la précision de la machine d'essai est de niveau 1.

Il est principalement utilisé pour tester la résistance à la compression axiale et radiale de divers roulements en caoutchouc de dalles de pont et de bassins dans des conditions complexes de résistance à la compression et au cisaillement. , Essais mécaniques de cisaillement et de coin ; il peut tester la résistance à la compression, le module élastique en compression, les performances de liaison au cisaillement, la résistance au vieillissement par cisaillement, le coefficient de frottement, les coins et d'autres tests des roulements en caoutchouc, et peut également tester d'autres matériaux tels que le béton. Le module élastique et le test de performance en compression.

La machine d'essai et les accessoires répondent aux exigences des normes suivantes :

GB/T2611-2007 'Exigences techniques générales pour les machines de test'

GB/T3159-2008 'Machine d'essai universelle hydraulique'

JB/T11582-2013 'Machine d'essai de compression et de cisaillement'

GB20688.4-2007 'Roulement en caoutchouc Partie 4 : Roulement en caoutchouc ordinaire'

GB/T17955-2009 'Conditions techniques pour les roulements sphériques'

JT/T4-2004 'Roulement en caoutchouc de plaque de pont routier'

JT/T391-2009 'Roulement en caoutchouc de bassin de pont routier'

TB/T1893-2006 'Roulement en caoutchouc de plaque de pont ferroviaire'

TB/T2331-2013 'Roulement de bassin de pont ferroviaire'

TB/T3320-2013 'Roulement à billes de pont ferroviaire'

A.  Unité principale

La partie principale de la machine est une structure de cadre verticale à quatre colonnes, composée principalement d'une base, d'une colonne, d'une poutre supérieure, d'un cylindre d'huile principal, d'une plaque de pression supérieure et inférieure, d'un dispositif de levage de plaque de pression inférieure, d'un rail de guidage, d'un dispositif de mesure de déformation, etc.

Structure de rail de guidage segmenté, facile à installer l'éprouvette.

Les plaques de pressage supérieure et inférieure ont une résistance et une rigidité élevées, qui répondent aux exigences des normes en vigueur et garantissent l'exactitude des résultats des tests.

Cellule de pesée sous-montée, facile à installer, à décharger et à entretenir.

B.  Cadre de cisaillement

La partie de cisaillement est une structure de cadre de force de réaction flottante, composée principalement d'un support de rail de guidage, d'un cylindre de chargement horizontal, d'un cadre de cisaillement, d'un cylindre flottant et d'un dispositif de traînée du cadre de cisaillement.

Le système de traînée électrique peut faire glisser l'ensemble du dispositif de cisaillement pour se déplacer le long de la piste et est équipé d'un dispositif de connexion enfichable, ce qui est pratique pour remplacer la plaque de traction horizontale à diverses fins.

Le dispositif de chargement horizontal de la structure du cadre de force de réaction est facile à calibrer et à vérifier la charge horizontale.

C.  Support d'angle

La surface de contact de la tige de piston du cylindre d'huile et de la plaque d'angle est une structure à tête sphérique et siège à bille, et la position de la surface de contact est automatiquement ajustée pendant le test.

D.  Armoire à huile

Armoire de source d'huile servo intégrée, composée d'un réservoir d'huile, d'un servomoteur, d'un moteur asynchrone triphasé, d'une pompe à piston, d'une pompe à engrenages importée, d'un filtre, d'un groupe de plaques de soupape, etc. Le système de source d'huile servo a une sortie stable, un faible bruit et une armoire de source d'huile L'intégration est élevée, l'espace au sol est petit et le fonctionnement et l'observation sont pratiques.

L'armoire de source d'huile dispose de quatre ensembles de pompes à huile indépendantes, qui peuvent être sélectionnées en fonction de différents éléments de test pour fonctionner afin de réduire la consommation d'énergie et d'économiser les ressources.

Deux ensembles de pompes à huile pour moteur servo, réalisent la charge axiale du cylindre d'huile principal et l'alimentation du cylindre d'huile à charge horizontale du cadre de cisaillement, l'ensemble de pompe à huile pour moteur servo peut ajuster automatiquement le volume d'huile de sortie et la vitesse du moteur pendant le test, réduisant ainsi la consommation d'énergie et contrôle efficace en même temps la température de l'huile.

Le chargement axial du cylindre d'huile principal adopte la structure à double contrôle des pompes à huile rapides et lentes, et le levage rapide sans charge et le levage automatique pendant le test sont assurés par deux systèmes d'alimentation en huile indépendants.

E.  Système de contrôle

Le système de mesure et de contrôle comprend un ordinateur, chaque capteur de charge, chaque capteur de déplacement, chaque capteur de déformation, un servocontrôleur multicanal et un logiciel, etc., avec une précision de contrôle élevée et une bonne fiabilité. Le système de mesure et de contrôle utilise une interface de communication Ethernet haut débit pour communiquer avec un ordinateur. Il dispose de plusieurs méthodes de contrôle telles que la charge, le déplacement et l'affichage à l'écran de plusieurs courbes d'essai de force d'essai, de déplacement et de déformation. Il peut réaliser une commutation fluide des formulaires de contrôle et des données multicanaux arbitraires. Lire.

Les données des tests sont gérées par une base de données standard et sont accessibles à volonté. Il peut réaliser la réanalyse des données et des courbes de test, l'agrandissement partiel et la réédition des données, peut calculer automatiquement diverses propriétés mécaniques du matériau, imprimer un rapport de test complet et une courbe, et peut fournir une interface de données réseau.

Le système de mesure et de contrôle dispose d'une variété de fonctions de protection de limite, telles que : protection contre les surcharges de valeur de force, protection contre la survitesse du canal de force, protection de limite de vérin hydraulique, etc.

Le système de mesure et de contrôle peut être programmé par l'utilisateur en fonction des besoins de test, tels que le chargement cyclique, la rétention de la force de test, etc.

1. Bâti de chargement avec  vérin monté en bas, avec entraînement à vis sans fin..................  1 jeu
2. Armoire de commande  ............................................................................................ 1 jeu
2.2 Pompe à huile haute pression NACHI Japon Fujikoshi..................................................  1 jeu
3. Capteur hydraulique de haute précision.................................................................................. 1 pièce
4. Contrôleur portatif  ................................................................................................. 1 pièce
5. Système de mesure de déplacement linéaire  .................................................... 1 jeu
6. Un jeu d'accessoires :

6.1 Loi de serrage par tension pour plat (0-20 mm)  .................................................... 1 jeu
6.2 Loi de serrage par tension pour rond (φ13-φ26 mm,  φ26-φ40 mm) ............................ 1 jeu de chaque
6.3 Mâchoires de serrage à compression  (200*200 mm)    .................................................. 1 jeu
6.4. Dispositif de pliage (diamètre du pénétrateur 40 mm)  ......................................................1 jeu
7. Logiciel de contrôle spécial pour les tests ..........................................................................1 jeu
8. PC Lenovo ..............................................................................................................1 jeu
9. Imprimante HP A4  ..................................................................................................................1 jeu
