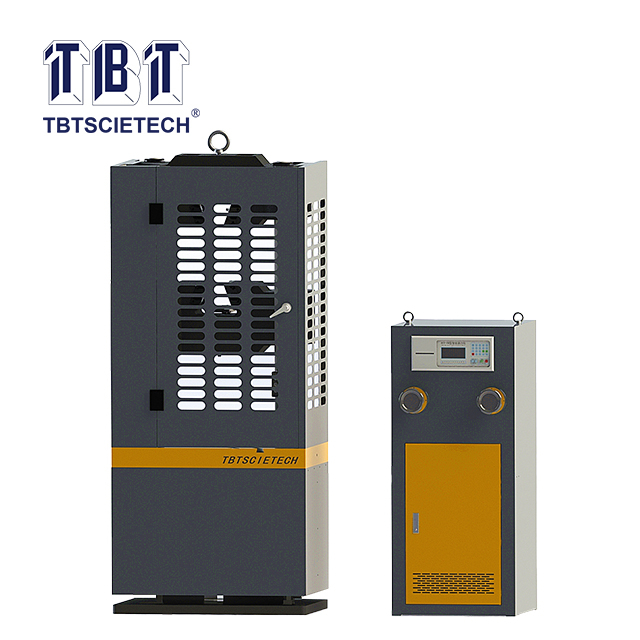

Série TBTUTM-B
TBTSCIETECH
| TBTUTM-100B: | |
|---|---|
| TBTUTM-300B: | |
| TBTUTM-600B: | |
| TBTUTM-1000B: | |
| État de disponibilité: | |
Description
Cet UTM est principalement conçu pour les tests de tension sur éprouvettes métalliques, les tests de compression et les tests de flexion, ainsi que pour les tests de compression non métalliques, tels que le béton et la pierre. Si les gabarits appropriés sont fournis, il peut être utilisé pour divers tests dans les laboratoires des usines, des collèges et des unités de recherche concernés.
Il est doté d'un chargement hydraulique, d'une mesure électronique de la force, de l'affichage de la charge, du déplacement et de la vitesse de chargement, de la valeur de force maximale maintenue, d'une protection contre les surcharges et d'une protection des données de test lorsque l'alimentation électrique est temporairement coupée. Les données de test peuvent être traitées automatiquement et imprimées.
Caractéristiques
1. Charge entière sans engrenage divisé, les performances sont plus supérieures.
2. Système hydraulique avec des composants hydrauliques de haute qualité, pour assurer un fonctionnement stable du système à long terme.
3. Avec surcharge, limite et autres fonctions de protection, sûres et fiables.
4. De haut en bas de la poutre pour former un espace de traction, la poutre inférieure et le banc d'essai pour former un espace de compression, afin de faciliter la réalisation d'une variété de tests.
Spécification
Modèle | TBTUTM-100B | TBTUTM-300B | TBTUTM-600B | TBTUTM-1000B |
Max. Capacité (KN) | 100 | 300 | 600 | 1000 |
Gamme | 4 % à 100 % FS (gamme complète, sans équipement) | |||
Précision de lecture | Grade 1 | |||
Erreur | ± 1% | |||
Numéro de colonne | 4 | 4 | 4 | 6 |
Largeur entre deux colonnes | 345 | 430 | 515 | 510 |
Espace de traction maximum ( mm) | 500 | 600 | 600 | 600 |
Espace de compression maximum (mm) | 500 | 600 | 600 | 600 |
Distance de test de flexion entre deux points (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diamètre de la pince échantillon rond (mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Épaisseur de serre (mm) à échantillon plat (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Course (mm) | 150 | 200 | ||
Les pistons augmentent la vitesse la plus rapide (mm / min ） | 100 | 80 | ||
Bémère de hausse de la vitesse (mm / min) | 310 | 250 | 250 | 310 |
Erreur relative de lecture de déplacement | ± 1% | |||
Capacité du moteur (KW) | 2 | 2.5 | ||
Dimension de l'unité principale (mm) | 665 × 490 × 1600 | 740 × 460 × 1900 | 850 × 560 × 2000 | 960 × 620 × 2100 |
Dimension de l'armoire à source d'huile (mm) | 540×540×1300 | |||
Poids de l'unité principale | 600 | 1200 | 1750 | 2200 |
Poids de l'armoire de source d'huile | 210 | |||
1. Température de travail: 10 ~ 35c
2. Humidité relative : moins de 80 %
3. Alimentation : 220VAC ou 380VAC
4. La machine doit être placée dans un endroit propre, à l'abri des vibrations, de la corrosion et du champ magnétique.
Liste de colisage
Liste de colisage
A-1. Unité principale
A-2. Armoire de commande
A-3. Ordinateur, imprimante
A-4. Manuel d'opération, certificat d'étalonnage
A-5. Pack d'accessoires
Pack d'accessoires A-5
un. Mâchoire pour spécimen rond D20 ~ 40 / d40 ~ 60 mm (4pcs chaque taille)
né Mâchoire pour spécimen de plaque d- ~ 40 mm (4pcs)
c. Plaque de compression D150 mm * 1pc
d. Plaque en forme de balle D150 mm * 1set
e. Dispositif de test de flexion (sans punch de flexion)
f. Boulon d'ancrage et écrou M24 x 300 mm * 4sets
g. Tube d'huile (13AIIx1.2/13AIIx1.4, 2 pièces de chaque taille)
h. Tuyau en caoutchouc (3 000 mm pour la mâchoire supérieure / 2 500 mm pour la mâchoire inférieure, 2 pièces de chaque taille)
je. Tube de transition en plastique
j. Supramoly
k. Joint torique (Φ8x1,9, 8 pièces)
Joint torique (Φ14x2,4, 4 pièces)
