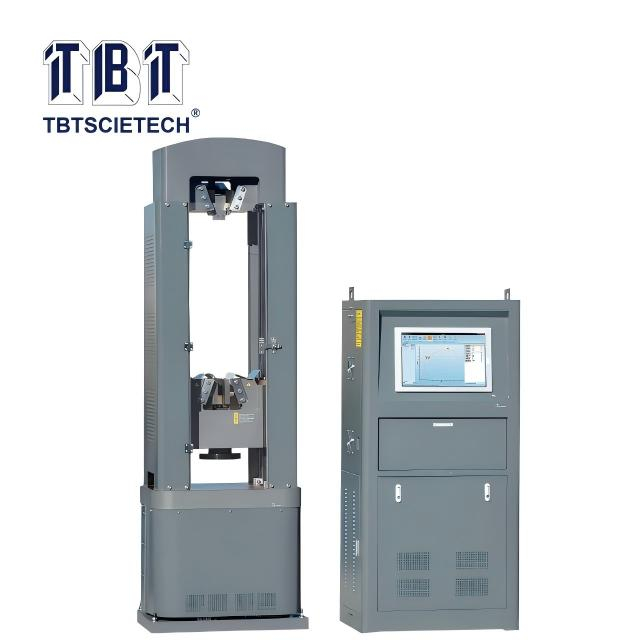

Machine de test universelle de contrôle du servo hydraulique

Cette série de produits est principalement utilisée pour la traction, la compression, la flexion, le cisaillement et d'autres propriétés mécaniques des matériaux métalliques et non métalliques..

Machines composées de quatre colonnes, de deux  tiges  de vis , d'une structure de cadre à double espace, d'un espacement de tension et de compression réglable électriquement, d'un serrage hydraulique automatique, de préhension, fiable et pratique. Il existe un dispositif tampon à ressort hélicoïdal à poutre intégré, qui peut éliminer efficacement l'écart de transmission entre la vis et l'écrou et jouer un bon rôle dans le retrait du tampon d'échantillon. La configuration supérieure de la plate-forme et la clôture à haute ténacité, l'espace entre le test et la formation de l'isolation de l'opérateur, peuvent garantir efficacement la sécurité de l'opérateur.

Les machines adoptent un PC industriel pratique et facile à utiliser ; Logiciel avec une variété de méthodes de contrôle de charge, déplacement, contrainte, déformation, allongement, etc. Testez les données en utilisant une gestion de base de données standard ,  permettant les données de test et l'analyse de la courbe, puis modifiez l'amplification locale et les données peuvent déterminer automatiquement les propriétés mécaniques du matériau, vous pouvez imprimer le rapport de test complet et les courbes..

A. La série  TBTUTM-CSI  adopte un entraînement par source d'énergie hydraulique, une technologie de servocommande électro-hydraulique, l'acquisition et le traitement de données informatiques, un équipement d'essai de matériaux de haute précision

Il peut réaliser un contrôle en boucle fermée et des tests automatiques.

B.  Il est composé d'une unité principale, d'une source d'huile (source d'énergie hydraulique), d'un système de mesure et de contrôle, de quatre parties, d'une force d'essai maximale de 1 000 kN, d'un niveau de précision de la machine d'essai supérieur à 1 niveau.

C. la force d'essai maximale 100kN/300kN/600kN/1000kN.  Niveau de précision supérieur à 1 niveau.

D. Il peut répondre aux exigences nationales en matière d'essai de traction des métaux dans les exigences d'essai standard, mais également conformément à d'autres normes pour différents matériaux ou produits de traction, de compression, de pliage, de découpe, etc.

Résultat comprenant : la résistance à la traction, la limite d'élasticité et d'autres performances ;

E. Il s'agit d'une structure à 6 colonnes, à double espace, avec un espace d'étirement entre la poutre supérieure et la poutre inférieure, un espace de compression entre la poutre inférieure et le banc d'essai, l'espace de test à travers le pignon et la vis mère faisant tourner la poutre inférieure pour monter et descendre pour s'ajuster automatiquement. Les poutres supérieures et inférieures sont équipées de mâchoires de serrage à commande hydraulique. Les modèles standards sont équipés de mâchoires plates et en forme de V pour tester la tension des éprouvettes cylindriques et plates. L'extrémité inférieure de la traverse standard est équipée. Sur la plaque de pression, un banc d'essai à structure sphérique avec la plaque de pression peut effectuer un test de compression.

F. Il est conçu pour étendre la possibilité d'installer des luminaires supplémentaires pour réaliser davantage de tests.

Tels que : le dispositif d'installation de boulon peut être utilisé pour effectuer l'étirement du boulon,

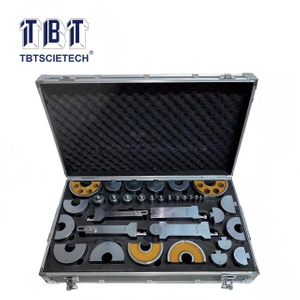

avec le dispositif de pliage peut effectuer un test de pliage de barre ronde ou de plaque,

équipé d'un dispositif de coupe, peut effectuer un test de résistance au cisaillement des barres rondes,

dans l'espace de compression avec un instrument de module d'élasticité de flexion, de cisaillement, de fendage, peut effectuer des tests de béton et de blocs de ciment.
