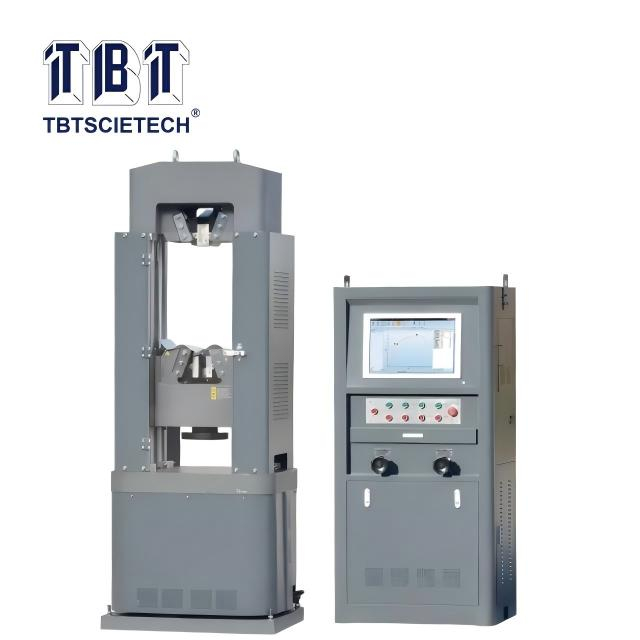

Affichage de l'ordinateur de machine à test universel hydraulique

Cette série de produits est principalement utilisée pour la traction, la compression, la flexion, le cisaillement et d'autres propriétés mécaniques des matériaux métalliques et non métalliques.

Modèle:
Série TBTUTM-ASI
Marque de produit:
TBTSCIETECH

TBTUTM-100ASI:	100kn
TBTUTM-300ASI:	300kn
TBTUTM-600ASI:	600kn
TBTUTM-1000ASI:	1000kn
État de disponibilité:



enquête

Description

A. La machine d'essai de matériaux universelle à affichage PC série TBTUTM-ASI adopte une source d'énergie hydraulique, utilisant un système de test et de contrôle pour l'acquisition et le traitement des données de test,

B. Il se compose d'une unité principale, d'une source d'huile (source d'énergie hydraulique), de systèmes de mesure et de contrôle, d'un équipement de test.

C. la force d'essai maximale 100kN/300kN/600kN/1000kN, niveau de précision meilleur que 1 niveau.

D. Il peut répondre aux exigences nationales de l'essai de traction des métaux dans les exigences d'essai standard, mais également conformément à d'autres normes pour différents matériaux ou produits de traction, compression, pliage, coupe, etc. Résultat comprenant : résistance à la traction, limite d'élasticité et autres performances ;

E. Il utilise les vannes de régulation pour faire fonctionner et contrôler le débit d'huile ;

Caractéristiques

1. Il s'agit d'une structure à 6 colonnes à double espace, espace d'étirement entre la poutre supérieure et la poutre inférieure, espace de compression entre la poutre inférieure et le banc d'essai, l'espace de test à travers le pignon et la vis mère faisant tourner la poutre inférieure pour monter et descendre pour s'ajuster automatiquement. Les poutres supérieures et inférieures sont équipées de mâchoires de serrage à commande hydraulique. Les modèles standards sont équipés de mâchoires plates et en forme de V pour tester la tension des éprouvettes cylindriques et plates. L'extrémité inférieure de la traverse standard est équipée. Sur la plaque de pression, un banc d'essai à structure sphérique avec la plaque de pression peut effectuer un test de compression.

2. Il est conçu pour étendre la possibilité d'installer des luminaires supplémentaires pour réaliser davantage de tests. Tel que:

le dispositif d'installation de boulon peut être utilisé pour faire l'étirement du boulon,

le dispositif de pliage peut effectuer un test de pliage de barres rondes ou de plaques,

le dispositif de coupe peut effectuer un test de résistance au cisaillement de barre ronde,

Également dans l'espace de compression, avec un instrument de flexion, de cisaillement, de fendage et de module élastique, vous pouvez effectuer des tests de béton et de blocs de ciment.

3. Il adopte un ordinateur industriel qui permet d'économiser plus d'espace pour les clients dont le laboratoire. a un espace limité.

Spécification

Modèle	TBTUTM-100ASI	TBTUTM-300ASI	TBTUTM-600ASI	TBTUTM-1000ASI
Capacité	100kn	300kn	600kn	1000kn
Degré de précision	Grade 1
Distance entre les plateaux supérieur et inférieur	500 mm maximum.	600 mm maximum.	600 mm maximum.	600 mm maximum
Distance de traction	600 mm maximum.	700 mm maximum.	700 mm maximum.	700 mm maximum.
Course de piston	200 mm	200 mm	200 mm	200 mm
Diamètre de l'éprouvette ronde	Φ6-Φ22mm	Φ10-Φ32mm	Φ13-Φ40mm	Φ14-Φ45mm
Diamètre de l'éprouvette plate	0-15mm	0-20mm	0-20mm	0-40mm
Le maximum. Distance d'essai de flexion	300 mm	300 mm	300 mm	300 mm
Contrôle de charge	Manuel
Méthode de serrage des échantillons	Hydraulique
Dimension de l'hôte	8006201850mm	8006201870mm	8006201900mm	9007002250mm
Dimension de l'armoire de commande	environ 8006001600mm
Alimentation électrique	380 VCA/220 VCA	380 VCA/220 VCA	380 VCA/220 VCA	380 VCA/220 VCA
