Radar pénétrant au sol (GPR)

Le radar pénétrant du sol TBTGPR est un système GPR polyvalent offrant diverses combinaisons de détection pour une application sur l'autoroute, les routes, la construction de tunnels, le pavage, les bâtiments, les ponts, le conservation de l'eau, les municipalités ou les militaires.

Modèle:
TBTGPR-20
Marque de produit:
TBTSCIETECH

État de disponibilité:



enquête

Application de produit

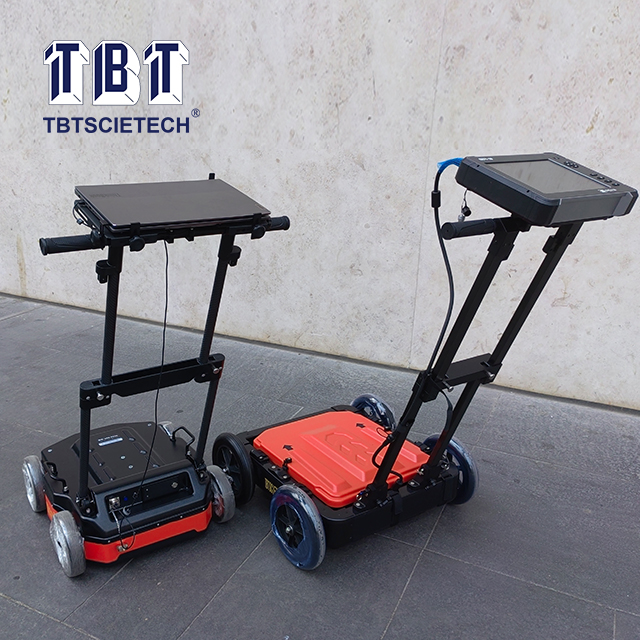

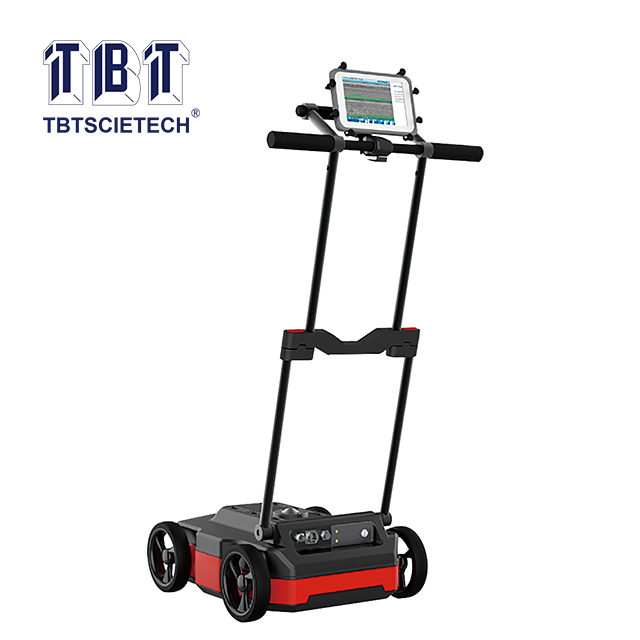

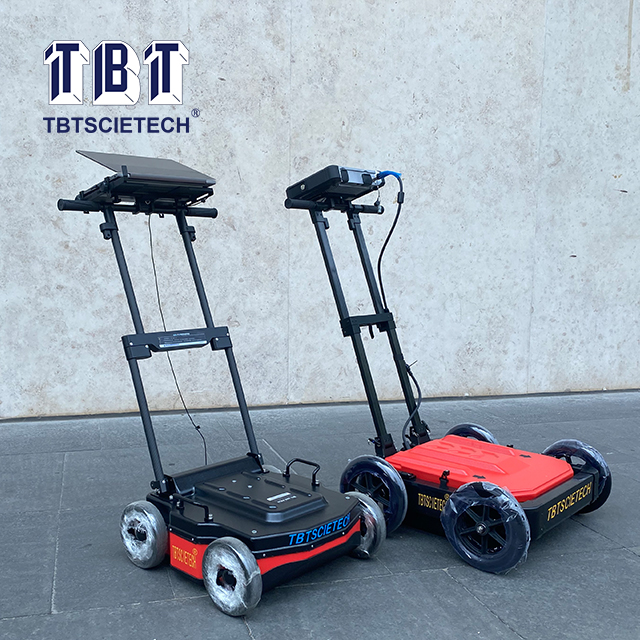

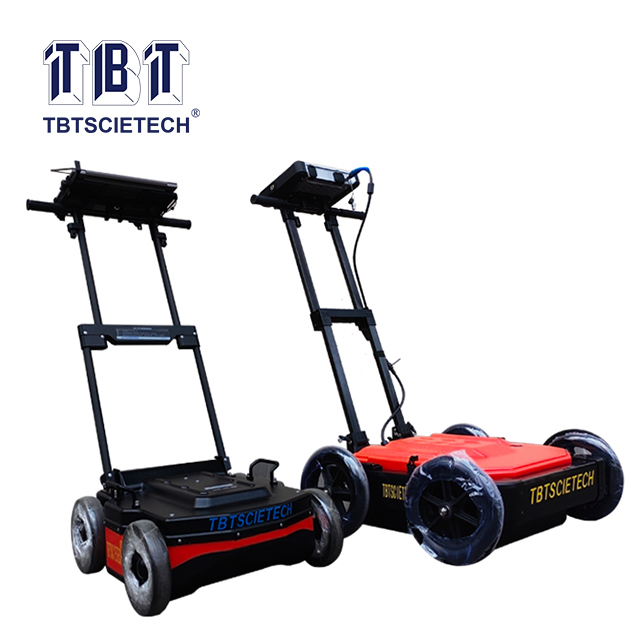

TBTGPR-20 est un portable avec un chariot qui, spécialement principalement pour la détection des tuyaux, qui équivaut à une antenne 200 MHz et 600 MHz, pour rendre la détection plus précise.

Principe de travail

Le radar TBTGPR-20 utilise des ondes électromagnétiques (EM) à haute fréquence (de basse à haute fréquence) pour acquérir des informations souterraines. TBTGPR detects changes in EM properties (dielectric permittivity, conductivity, and magnetic permeability), that in a geologic setting, are a function of soil and rock material, water content, and bulk density. Les données sont normalement acquises à l'aide d'antennes placées sur la surface du sol ou dans le trou de forage ou dans l'air. The transmitting antenna radiates EM waves that propagate in the subsurface and reflect from boundaries at which there are EM property contrasts. L'antenne GPR réceptrice enregistre les ondes réfléchies sur une plage de temps sélectionnable. The depths to the reflecting interfaces are calculated from the arrival times in the GPR data if the EM propagation velocity in the subsurface can be estimated or measured.

Spécifications techniques

Contrôleur GPR	contrôleur à double canal
Antenne compatible	Antennes de la série TBTGPR
canal de travail	2 canaux
Power Consume	40W
Bits ADC	16 bits
La vitesse de balayage maximum	512 numérisation / s (le nombre de points d'échantillonnage est de 512)
Numéro de points d'échantillonnage	256, 512, 1024, 2048, 4096, 8192
Fréquence de transmission maximale	800 kHz
Modes de collecte	Mode temps, mode distance et mode de mesure ponctuelle
Gamme de troubles du temps	1 ~ 8000ns
Gamme	-10 dB ~ 160 dB

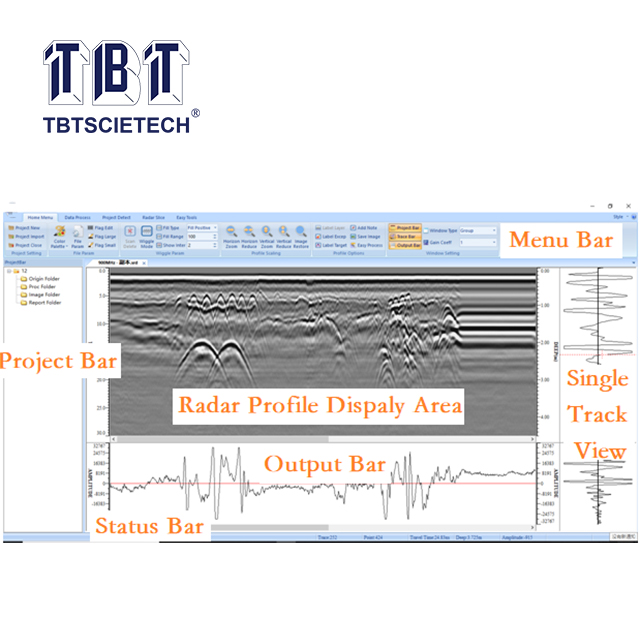

Fonctions de traitement en temps réel	Correction zéro déviation, filtrage FIR, filtrage IIR, suppression des arrière-plans, moyenne parmi les façons, recouvrement des données

Spécification de l'antenne TBT:

Types d'antennes	Fréquence centrale	Largeur d'impulsion	Plage de profondeur	Profondeur de référence	Applications d'antenne
Antenne de couplage au sol	200 MHz	5n	1 ~ 6m	4m
Antenne de couplage au sol	600 MHz	1,6 n	0 ~ 3m	1,5 m	Détection des maladies de la plate-forme, inspection de la qualité inversée, détection des services publics, Conservation de l'eau et génie hydroélectrique, enquête géologique
Remarque importante: La profondeur pénétrante de l'antenne est étroitement liée à la conductivité du milieu, plus la conductivité est élevée, plus la profondeur de pénétration de l'antenne est profonde. La profondeur de pénétration baissera fortement dans l'argile humide. La profondeur de pénétration ci-dessus est dans un état absolu de la valeur théorique.
