L’orniérage prématuré, la fissuration thermique et les défaillances structurelles catastrophiques de la chaussée sont souvent dus à des variations microscopiques dans la conception du liant ou du mélange d’asphalte. Les directeurs AQ/CQ et les responsables de laboratoire sont confrontés à une pression immense pour trouver un équilibre entre une stricte conformité réglementaire et un débit de tests élevé. Répondre à ces demandes nécessite des instruments de précision qui éliminent les biais des opérateurs et fournissent des données reproductibles.
La sélection d"appareils spécialement conçus et hautement calibrés garantit une évaluation précise des performances, une validation du mélange et une vérification de la densité sur le terrain. Chaque phase de l’ingénierie des chaussées repose sur des données structurellement défendables. De l’évaluation du ciment bitumineux liquide à la vérification du tapis compacté final, les bons instruments empêchent les matériaux défectueux d’atteindre le chantier. Ce guide détaille les appareils essentiels requis pour établir un laboratoire de matériaux de chaussée entièrement conforme et hautement efficace.
La conformité n"est pas négociable : tous les équipements sélectionnés pour les tests d"asphalte doivent strictement respecter les spécifications actuelles de l"ASTM, de l"AASHTO et du DOT local afin de garantir des données juridiquement et structurellement défendables.
Catégorisation par fonction : Un laboratoire complet nécessite des ensembles d"équipements distincts pour les tests de liant d"asphalte (classification des performances, viscosité), la conception du mélange d"asphalte (mélange, compactage, résistance, extraction du liant) et l"échantillonnage sur le terrain.
Intégrité des données par rapport au coût de base : investir dans des systèmes d"acquisition de données automatisés et des bâtis de charge de haute précision réduit les erreurs des opérateurs et la responsabilité à long terme.
Table des matières
Les tests de chaussée aident les laboratoires à confirmer la qualité du mélange bitumineux, à évaluer les performances sous différentes températures et conditions de circulation et à prévenir les problèmes de matériaux avant la construction. Un équipement fiable doit fournir des résultats cohérents, permettre des tests d"échantillons efficaces et conserver des enregistrements numériques précis pour les inspections DOT. Un étalonnage approprié et un entretien régulier sont également importants, car un équipement imprécis peut produire des résultats peu fiables, entraîner le rejet de matériaux et retarder les projets de pavage.

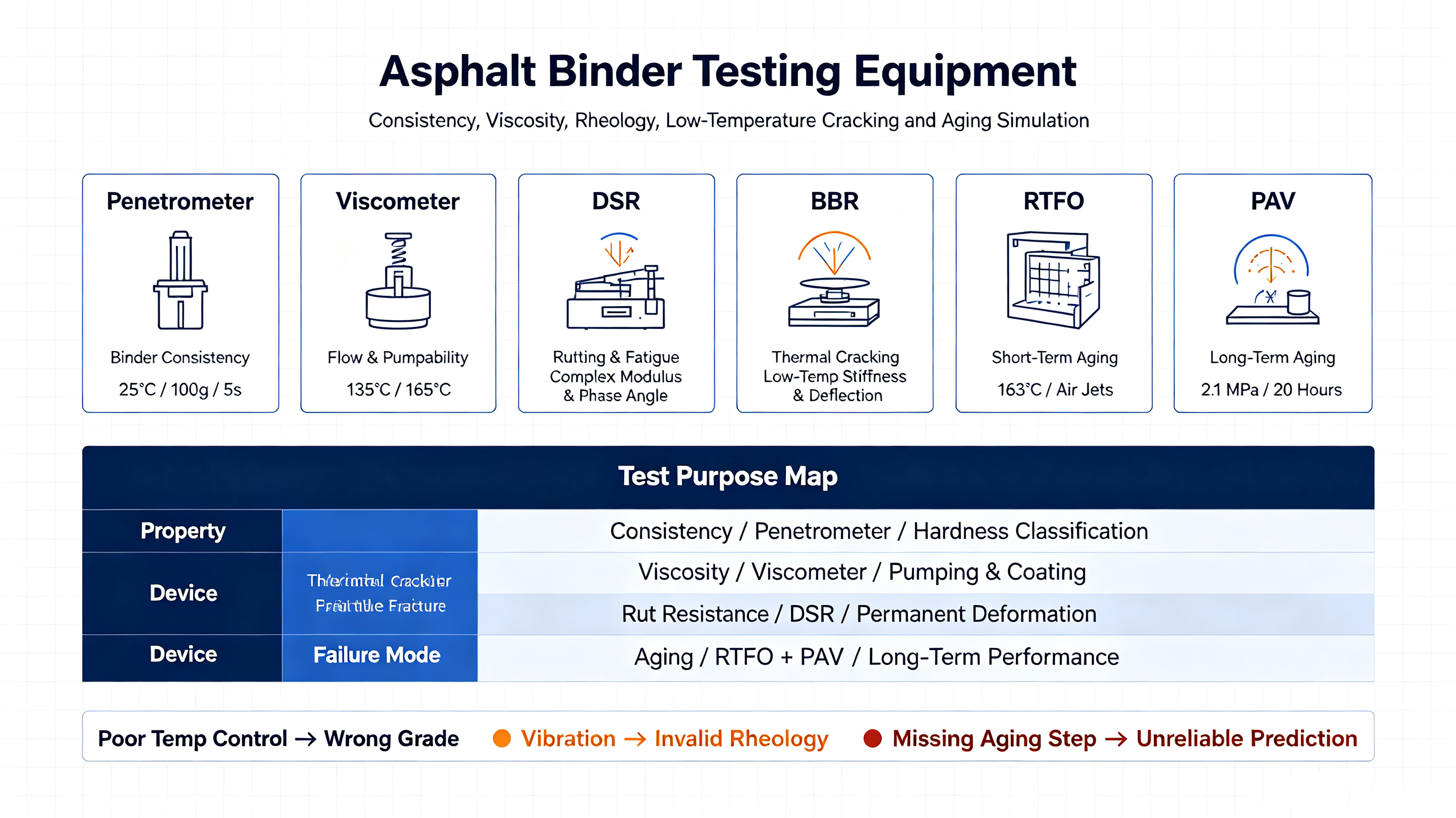

Les pénétromètres mesurent la consistance et la dureté du liant bitumineux en mesurant jusqu"où une aiguille standard pénètre dans l"échantillon dans des conditions contrôlées. Les viscosimètres mesurent la facilité avec laquelle le liant bitumineux s"écoule à des températures élevées, aidant ainsi à déterminer les conditions de mélange et de pompage appropriées. Un contrôle précis de la température est important pour les deux tests, car les changements de température peuvent affecter considérablement les résultats.
Les Rhéomètres Dynamiques de Cisaillement (DSR) caractérisent le comportement élastique et visqueux des liants à températures élevées et intermédiaires. Ceci constitue la pierre angulaire du système Superpave Performance Grading (PG). Le DSR place un mince échantillon de liant entre deux plaques parallèles oscillantes, généralement de 8 mm ou 25 mm de diamètre. En mesurant le module de cisaillement complexe et l'angle de phase, les ingénieurs prédisent la résistance de la chaussée à l'orniérage et à la fissuration par fatigue. Investir dans fiable un équipement d'essai d'asphalte , tel qu'un DSR moderne, garantit une classification PG précise pour les conceptions d'enrobés à fort trafic.
Les rhéomètres à poutre de flexion (BBR) mesurent les propriétés de rigidité et de relaxation à basse température. À mesure que les températures baissent, l’asphalte devient cassant et sujet aux fissures transversales. Le BBR applique une charge d"assise constante, suivie d"une charge d"essai principale, à une petite poutre rectangulaire d"asphalte immergée dans un bain fluide froid d"éthanol ou de méthanol. Il mesure la déflexion du faisceau sur une période de 240 secondes. Ces données prédisent avec précision la sensibilité du liant à la fissuration thermique lors de conditions hivernales rigoureuses.
La mise en œuvre de rhéomètres nécessite des contrôles environnementaux stricts. Ces instruments sont très sensibles aux vibrations externes. Les laboratoires doivent les installer sur des bancs de granit lourds et isolés des vibrations. Même la circulation piétonnière ou la proximité de machines lourdes peuvent perturber les mesures microscopiques prises par les plaques oscillantes ou les transducteurs de déflexion.
Les testeurs de point d"éclair mesurent la température à laquelle les vapeurs de liant bitumineux peuvent s"enflammer, aidant ainsi à déterminer des conditions de chauffage sûres pendant le stockage et la production. Le four à couches minces roulantes (RTFO) simule le vieillissement à court terme du liant pendant le mélange d"asphalte et le pavage, tandis que le récipient de vieillissement sous pression (PAV) simule le vieillissement à long terme après des années de service sur la chaussée. Ensemble, ces tests aident les laboratoires à évaluer la sécurité et les performances à long terme du liant.
Équipement de simulation de vieillissement | Phase de simulation | Conditions de fonctionnement | Objectif principal |
|---|---|---|---|
Rolling Thin Film Four (RTFO) | Vieillissement à court terme | 163°C, chariot rotatif, jets d"air | Imite le vieillissement pendant le mélange des plantes et le placement sur le terrain |
Récipient de vieillissement sous pression (PAV) | Vieillissement à long terme | 90-110°C, pression 2,1 MPa, 20 heures | Imite 5 à 10 ans de vieillissement oxydatif en service |
Four de dégazage sous vide (VDO) | Préparation post-PAV | 170°C, pression absolue 15 kPa | Élimine les bulles d"air emprisonnées dans le liant vieilli par PAV avant les tests |
Les malaxeurs d’asphalte de laboratoire combinent des granulats chauffés et un liant asphaltique pour préparer des échantillons de test cohérents. Les malaxeurs robustes sont conçus pour supporter les températures élevées et les matériaux asphaltiques épais utilisés lors des tests en laboratoire. Les bols ou systèmes de chauffage chauffés aident à maintenir la température de mélange correcte, permettant au liant d"enrober uniformément les granulats et de produire des échantillons fiables pour des tests ultérieurs d"enrobé.
Les compacteurs giratoires Superpave (SGC) compactent les échantillons d"asphalte en utilisant la pression et la rotation pour simuler le compactage au rouleau, tandis que les compacteurs Marshall utilisent des impacts répétés pour préparer les échantillons aux tests Marshall traditionnels. Les compacteurs automatisés peuvent améliorer l"efficacité des tests, réduire les efforts de l"opérateur et enregistrer automatiquement les données de compactage, aidant ainsi les laboratoires à produire des échantillons de test plus cohérents.
Le test de riz détermine la densité spécifique maximale théorique (Gmm) des mélanges de pavage non compactés. Cette métrique représente la densité absolue du mélange s’il ne contenait aucun vide d’air. Elle sert de valeur de base fondamentale utilisée pour calculer la teneur en vides d"air (Va), les vides dans les agrégats minéraux (VMA) et le pourcentage de compactage de la chaussée finale.
L"exécution du test de riz nécessite une séquence spécifique d"opérations et des composants spécialisés :
Les techniciens séparent l’échantillon d’asphalte non compacté, en s’assurant qu’aucun agrégat fin ne reste aggloméré.
L"échantillon est placé dans un pycnomètre à vide robuste et immergé dans l"eau.
Une pompe à vide de grande capacité applique une pression résiduelle stricte de 27,5 mm Hg au pycnomètre.
Une table vibrante agite mécaniquement le pycnomètre pendant exactement 15 minutes pour libérer toutes les bulles d"air emprisonnées dans la matrice d"agrégats.
Les techniciens utilisent un manomètre à pression résiduelle pour vérifier que le niveau de vide reste constant tout au long de la phase d"agitation.
Après avoir relâché le vide, le pycnomètre est immergé dans un bain-marie à circulation pour stabiliser la température avant la pesée sous-marine finale.
Les bâtis de charge mesurent la résistance et la déformation d’échantillons d’asphalte compactés. Ils peuvent être utilisés pour les tests Marshall de stabilité et d"écoulement, de traction indirecte (IDT), de courbure semi-circulaire (SCB) et de sensibilité à l"humidité (TSR) afin d"évaluer la résistance à l"orniérage, aux fissures et aux dommages causés par l"humidité. Les bâtis de charge modernes utilisent des contrôles automatiques pour maintenir des taux de charge cohérents, aidant ainsi les laboratoires à obtenir des résultats de test fiables et reproductibles.

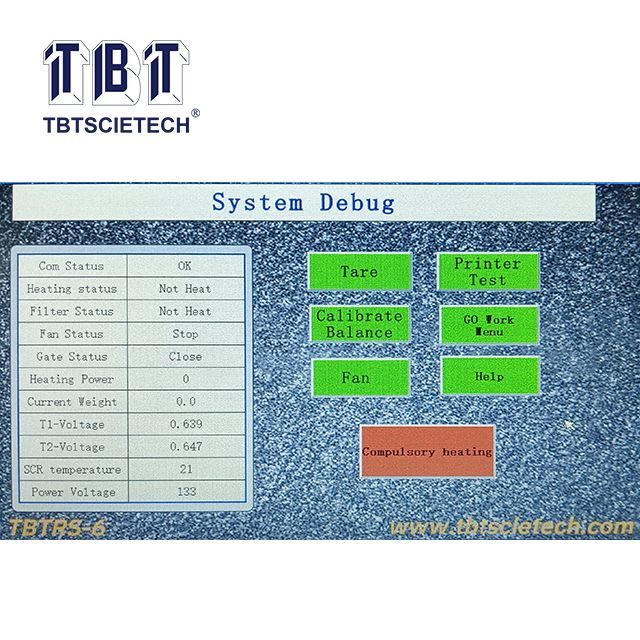

Les fours à allumage, communément appelés fours NCAT, déterminent rapidement et proprement la teneur en liant asphaltique. Le technicien pèse un échantillon du mélange et le place dans la chambre du four. La chaleur extrême, généralement 538 °C (1 000 °F), brûle l"asphalte liquide, ne laissant que les granulats nus. Le four pèse en continu l"échantillon pendant l"allumage à l"aide d"une balance interne avec une résolution de 0,1 g. La perte de poids est directement liée à la teneur en liant. Cette méthode élimine le besoin de solvants chimiques dangereux.
Les extracteurs centrifuges représentent la méthode traditionnelle d’extraction à base de solvant. Les techniciens trempent le mélange dans un solvant, généralement du trichloréthylène ou du d-limonène, pour dissoudre le liant. La centrifugeuse tourne à grande vitesse, expulsant le solvant chargé de liant à travers un anneau filtrant. Bien qu'efficace pour récupérer le liant en vue de tests ultérieurs, cette méthode présente des compromis importants en matière d'environnement et de sécurité en raison des fumées toxiques et de l'élimination des déchets dangereux. La mise à niveau vers des équipements modernes pour les essais d'asphalte signifie souvent abandonner les processus gourmands en solvants.
Une ventilation adéquate est obligatoire pour les deux méthodes. Les fours à allumage génèrent de la fumée et des gaz d"échappement qui doivent être acheminés directement à l"extérieur du laboratoire par des conduits à haute température. De plus, les techniciens doivent établir des facteurs de correction internes lors de l"utilisation de fours d"allumage. Certains types de granulats, en particulier les calcaires tendres, perdent de la masse lorsqu"ils sont exposés à une chaleur extrême. Le facteur de correction garantit que cette répartition globale n"est pas faussement enregistrée comme contenu en liant.
Des jauges de densité nucléaires et non nucléaires sont utilisées pour mesurer rapidement la densité des chaussées en asphalte sur le terrain. Les jauges nucléaires utilisent des sources radioactives pour fournir des lectures immédiates de densité, tandis que les jauges non nucléaires utilisent la technologie électromagnétique et ne nécessitent pas de licence de rayonnement. Les deux méthodes aident les équipes de pavage à surveiller le compactage, mais les jauges non nucléaires nécessitent généralement un étalonnage par rapport à des carottes pour fournir des résultats fiables.
Les carotteuses prélèvent des échantillons d"asphalte sur la chaussée finie pour des tests en laboratoire de la densité, de l"épaisseur et des vides d"air. Les couronnes à pointe de diamant sont couramment utilisées pour couper les échantillons proprement, tandis que les systèmes de refroidissement par eau aident à éviter la surchauffe pendant le forage. Après la collecte, les scies à trottoir peuvent couper les carottes à la taille requise pour des tests ultérieurs en laboratoire.
Les fours à tirage forcé fournissent des températures stables et uniformes pour sécher les granulats, conditionner les enrobés bitumineux et chauffer les échantillons. Les séparateurs d"échantillons divisent les granulats ou les matériaux asphaltiques en échantillons plus petits et représentatifs, aidant ainsi à prévenir la séparation des matériaux et à améliorer la cohérence des tests. Ensemble, ces outils permettent une préparation fiable des échantillons avant les tests en laboratoire.
Les balances de précision de grande capacité sont essentielles aux tests volumétriques. Ils doivent manipuler des échantillons lourds, souvent jusqu’à 15 kilogrammes, tout en conservant une précision au dixième ou au centième de gramme. Des capacités de pesage sous crochet sont strictement requises. Cela permet aux techniciens de suspendre des paniers d"asphalte compacté ou d"enrobé non compacté dans un réservoir d"eau placé sous la balance pour déterminer les densités spécifiques maximales théoriques et en vrac.
Les bains-marie à circulation maintiennent les températures exactes des échantillons avant les tests. Qu"il s"agisse de conditionner des pilules Marshall à 60°C ou de refroidir des échantillons de pénétration à 25°C, le bain-marie doit offrir une stabilité thermique absolue. Les pompes de circulation intégrées empêchent la stratification de la température, garantissant que l"eau au fond du réservoir est exactement à la même température que l"eau à la surface.
Vérifier que l"équipement satisfait ou dépasse des méthodes de test spécifiques est la première étape de l"approvisionnement. Les appareils doivent être explicitement conformes aux normes telles que ASTM D6927 pour la stabilité Marshall, AASHTO T 312 pour le compactage giratoire et aux normes EN pertinentes pour les marchés européens. Les fabricants doivent fournir des certificats de conformité détaillant les géométries exactes, les tolérances et les paramètres de chargement auxquels leurs machines répondent.
Les laboratoires doivent strictement éviter d’acheter des équipements exclusifs qui s’écartent des géométries de test standardisées. Les données générées sur des équipements non standard sont juridiquement indéfendables. En cas de litige sur la qualité de la chaussée, seules les données produites sur des appareils entièrement conformes et standardisés seront valables devant un arbitrage ou un tribunal.
L"adaptation de la capacité de l"équipement au volume d"échantillons quotidien du laboratoire évite les goulots d"étranglement opérationnels. Un laboratoire de production à grand volume nécessite des fours à tirage forcé de grande capacité, plusieurs compacteurs giratoires et des mélangeurs planétaires en lots élevés pour suivre la production continue de l"usine. À l’inverse, un petit laboratoire de conseil peut donner la priorité aux bâtis de charge polyvalents et multifonctionnels plutôt qu’au simple volume de débit.
L"empreinte physique et les exigences des services publics dictent la faisabilité de l"installation. Les machines de test lourdes nécessitent une infrastructure importante. Les fours à allumage nécessitent une ventilation d"échappement dédiée à travers le toit. Les grands bâtis de charge nécessitent des circuits électriques à ampérage élevé. Les pompes à vide nécessitent des conduites dédiées et des pièges à humidité. Les gestionnaires d"installations doivent définir ces exigences en matière de services publics avant de finaliser toute acquisition d"équipement afin de garantir que le bâtiment peut supporter les machines en toute sécurité.
La transition des cadrans analogiques aux transducteurs numériques améliore fondamentalement l’intégrité des données. Les comparateurs manuels nécessitent que les techniciens interprètent visuellement les aiguilles en mouvement, introduisant ainsi des erreurs humaines et des biais. Les cellules de pesée numériques et les transformateurs différentiels variables linéaires (LVDT) capturent des mesures à intervalles de microsecondes, fournissant un enregistrement objectif et très précis du test.
L"exportation automatique des données vers les systèmes de gestion des informations de laboratoire (LIMS) rationalise les opérations. Le logiciel intégré élimine les erreurs de transcription manuelle. Lorsqu"un test est terminé, la machine envoie les données directement vers la base de données centrale. Cela crée une piste d"audit inaltérable, simplifiant considérablement les audits DOT et les contrôles de qualité internes.
Un équipement non calibré conduit directement à des données invalides. Si un bâti de charge applique trop de force ou si un four chauffe trop, les valeurs de test résultantes échoueront faussement avec les bons matériaux ou passeront avec succès les matériaux défectueux. Cela entraîne des échantillons de compétence défaillants lors des audits d"accréditation et d"éventuels litiges juridiques sur la qualité de la chaussée.
L"atténuation de ce risque nécessite le strict respect des calendriers d"étalonnage. Les laboratoires doivent utiliser des services d"étalonnage tiers accrédités ISO 17025 pour vérifier chaque année les cellules de pesée, les sondes de température et les tolérances dimensionnelles. De plus, les techniciens doivent régulièrement remplacer les pièces d’usure. Les moules des compacteurs perdent leurs tolérances de diamètre interne au fil du temps en raison de la nature abrasive des granulats. Les broches du rhéomètre sont rayées. L’huile de la pompe à vide se dégrade. Le remplacement proactif empêche la dérive mécanique.
Les essais sur asphalte présentent des risques physiques importants. Les techniciens manipulent des granulats chauffés à 160°C. Ils soulèvent de lourds moules de compactage en acier à plusieurs reprises tout au long de la journée. Ils travaillent à proximité de fumées dangereuses provenant de liants et de solvants. Les techniciens de terrain font fonctionner des équipements contenant des isotopes radioactifs.
Une formation complète en matière de sécurité est obligatoire. Les installations doivent fournir des certifications spécialisées pour les opérateurs de jauges nucléaires, garantissant le strict respect des protocoles de radioprotection. Les aides au levage ergonomiques, telles que les extracteurs de moules et les systèmes de levage, protègent les techniciens des microtraumatismes répétés. Un équipement de protection individuelle approprié, notamment des gants thermiques, des tabliers robustes et des écrans faciaux, doit être strictement appliqué pendant toutes les procédures de mélange et d"extraction.
Auditez votre volume de tests quotidien actuel pour identifier les goulots d"étranglement spécifiques du flux de travail dans vos processus de compactage ou d"extraction.
Examinez les modifications à venir des spécifications DOT pour vous assurer que les nouveaux équipements répondent aux futures exigences réglementaires en matière de tests de performances.
Demandez des démonstrations techniques à des fabricants réputés pour évaluer la convivialité des logiciels, les capacités d’exportation de données et la qualité de construction des machines.
Vérifiez toutes les exigences des services publics de l"installation, y compris les circuits électriques à ampérage élevé et la ventilation par aspiration à haute température, avant l"achat.
Établissez un calendrier strict de maintenance préventive et d’étalonnage ISO 17025 pour tous les bâtis de charge, fours et balances nouvellement acquis.
R : Les tests de liant évaluent les propriétés physiques du ciment bitumineux liquide seul, en se concentrant sur la viscosité, l"élasticité et les caractéristiques de vieillissement. Les tests de mélange évaluent les performances combinées du liant et des granulats, en mesurant des paramètres tels que la densité de compactage, les vides d"air et la résistance structurelle.
R : Le four d’allumage NCAT élimine le besoin de solvants chimiques toxiques comme le trichloréthylène. Il utilise une chaleur extrême pour brûler le liant des granulats, offrant ainsi une méthode plus rapide, plus sûre et plus respectueuse de l"environnement pour déterminer la teneur en asphalte.
R : Les compacteurs giratoires Superpave et les compacteurs à percussion Marshall doivent subir un étalonnage complet au moins une fois par an. Cela comprend la vérification de l"angle de giration, de la pression de consolidation, de la vitesse de rotation et des tolérances dimensionnelles des moules en acier à l"aide de kits d"étalonnage spécialisés.
R : Le RTFO simule le vieillissement à court terme que subit l"asphalte liquide lors du mélange à la centrale chaude et de la mise en place sur la chaussée. Il expose le liant à la chaleur et aux jets d"air, permettant aux ingénieurs de tester les propriétés du matériau telles qu"elles existeront immédiatement après la construction.
R : Bien que les jauges électromagnétiques non nucléaires soient plus sûres et ne nécessitent pas de licence de rayonnement, elles n’ont pas universellement remplacé les jauges nucléaires. Ils nécessitent un étalonnage approfondi spécifique au mélange par rapport à des carottes physiques pour atteindre la précision requise par les spécifications strictes du DOT.
R : Le test de riz détermine la densité spécifique maximale théorique d"un mélange bitumineux non compacté. Cette valeur représente la densité absolue du mélange sans vide d"air, nécessaire pour calculer la teneur en vide d"air de la chaussée compactée finale.
