Qu’est-ce que les tests de frottement sur piste et pourquoi est-ce important ?

Le frottement de la chaussée des aéroports détermine les performances de freinage des avions, le contrôle directionnel et la prévention des sorties de piste. La microtexture et la macrotexture travaillent ensemble pour maintenir les avions sur la chaussée dans des conditions défavorables. L’usure opérationnelle continue dégrade quotidiennement la friction de surface. L"accumulation de caoutchouc s"accumule rapidement dans les zones d"atterrissage lorsque les avions lourds atterrissent. Les contaminants hivernaux comme la neige, la glace et la neige fondante compromettent davantage l’intégrité de la surface. Ces facteurs exposent les aéroports à de graves risques de sécurité et à une non-conformité immédiate à la réglementation.

La lutte contre ces dangers nécessite une surveillance précise des surfaces. Le déploiement d’un fiable testeur de friction sur piste constitue un investissement opérationnel essentiel. Vous devez adapter la méthodologie de test spécifique à vos exigences environnementales. Le bon équipement transforme les données brutes de surface en programmes de maintenance exploitables. Cette approche proactive maintient les pistes ouvertes, sûres et entièrement conformes aux normes aéronautiques internationales.

• Alignement réglementaire : les tests de frottement sur piste sont strictement régis par les normes de la FAA et de l'OACI, exigeant une documentation précise des valeurs Mu dans les zones d'atterrissage, à mi-parcours et de déploiement.

• Différenciation des équipements :  La sélection d'un testeur de frottement sur piste nécessite de choisir entre un équipement de mesure du frottement continu (CFME) pour les enquêtes de maintenance et des décéléromètres pour les évaluations opérationnelles hivernales.

• Maintenance basée sur les données : des données précises sur la friction dictent la fréquence des interventions coûteuses telles que le retrait du caoutchouc, le rainurage de la chaussée, le dégivrage chimique et la repeinture du marquage des pistes.

• Coût total de possession : le coût réel des équipements d'essai de friction comprend les exigences d'étalonnage, l'intégration du véhicule, la formation des opérateurs et la compatibilité de l'écosystème logiciel.

Pourquoi le frottement des pistes est important pour la sécurité des aéroports

Le frottement de la chaussée repose sur des interactions mécaniques complexes entre les pneus des avions et la surface de la piste. Nous catégorisons cette interaction en deux propriétés physiques distinctes : la micro-texture et la macro-texture. La microtexture fait référence aux fines particules d"agrégats présentes à la surface de la chaussée. Ces aspérités microscopiques assurent une adhérence directe entre la gomme du pneu et la piste. Vous pouvez considérer la microtexture comme l’effet de papier de verre qui adhère au pneu. La macro-texture fait référence aux vides et rainures visibles entre les particules d"agrégat. Ces canaux plus grands permettent à l’eau de s’échapper sous l’empreinte du pneu. Les deux textures doivent fonctionner simultanément pour empêcher l’aquaplanage dynamique dans des conditions humides.

Les surfaces des pistes subissent une dégradation physique continue en raison du trafic aérien intense. Comprendre les causes profondes des pertes par friction aide les équipes opérationnelles à anticiper les besoins de maintenance avant que les marges de sécurité ne s"érodent. Lorsqu’un avion de ligne atterrit, les pneus passent de zéro à plus de 150 milles à l’heure en une fraction de seconde. Ce frottement violent génère une chaleur intense, faisant fondre la gomme du pneu et la cuisant directement dans la macro-texture de la chaussée.

Cette accumulation de caoutchouc vulcanisé lisse la surface et réduit considérablement la friction disponible. Les avions lourds déposent des kilos de caoutchouc sur la chaussée à chaque atterrissage. Au fil des semaines et des mois, cela crée une couche lisse et impénétrable sur l’agrégat. L"usure structurelle joue également un rôle. Les frappes répétées des pneus polissent la micro-texture au fil du temps. Les bords tranchants des granulats s"arrondissent et perdent leurs propriétés adhésives. Les surfaces asphaltées subissent parfois une migration de liant en cas de chaleur extrême. Cela crée une couche lisse semblable à du verre qui compromet l"action de freinage.

Les marquages ​​peints présentent un autre défi de friction unique. Les zones fortement peintes telles que les lignes médianes, les marqueurs de zone d"atterrissage et les points de visée comblent les vides de la chaussée. Ces marques deviennent dangereusement glissantes lorsqu"elles sont mouillées. Ils nécessitent des tests ciblés pour garantir une résistance au glissement adéquate. Les contaminants environnementaux comme l’eau stagnante, la neige, la neige fondante et la glace créent des risques de friction temporaires. Ils séparent physiquement le pneu de l"avion de la texture de la chaussée, conduisant à un aquaplanage visqueux ou dynamique.

Un frottement inadéquat entraîne de graves conséquences opérationnelles. Les pilotes confrontés à une mauvaise action de freinage doivent augmenter leurs distances d"atterrissage calculées. Cela oblige souvent les compagnies aériennes à mettre en œuvre des restrictions strictes en matière de charge utile. Les avions peuvent avoir besoin de décharger des passagers ou du fret pour atterrir en toute sécurité sur des pistes compromises. Dans les cas extrêmes, une friction dégradée entraîne des décollages interrompus ou des sorties de piste à grande vitesse. Ces incidents ferment les pistes pendant des heures, perturbent les réseaux aériens mondiaux et mettent en danger la sécurité des passagers.

Normes et exigences relatives aux essais de frottement sur piste

Les autorités aéronautiques imposent des mandats stricts en matière de surveillance des surfaces. La Federal Aviation Administration (FAA) et l'Organisation de l'aviation civile internationale (OACI) définissent des intervalles de test spécifiques. Les exploitants d'aéroport doivent effectuer des contrôles de routine à l'aide d'un appareil d'essai de friction sur piste approuvé . Ces réglementations garantissent que toutes les pistes commerciales maintiennent un niveau de sécurité de base quelles que soient les conditions météorologiques. La FAA détaille ces exigences dans la circulaire consultative 150/5320-12, qui dicte exactement comment et quand les aéroports doivent évaluer leur chaussée.

Des protocoles de tests standardisés divisent la piste en trois zones distinctes. Les opérateurs doivent tester les zones d"atterrissage, de milieu et de déploiement de manière indépendante. Cette segmentation des données reflète avec précision les différentes phases de freinage de l’avion. La zone de toucher des roues présente généralement l"accumulation de caoutchouc la plus importante. La zone de déploiement subit souvent un polissage plus important des granulats en raison d"un freinage brusque et soutenu lorsque l"avion ralentit jusqu"à la vitesse de roulage. En isolant ces tiers, les équipes de maintenance peuvent cibler le retrait du caoutchouc spécifiquement là où cela est nécessaire, plutôt que de traiter inutilement la totalité de la piste.

Les réglementations définissent des seuils de friction spécifiques, communément appelés valeurs Mu. Une valeur Mu représente le coefficient de frottement mesuré par l"équipement. Les autorités établissent un niveau de « nouveau design » pour les surfaces fraîchement pavées. Ils définissent un niveau de « planification de la maintenance » qui déclenche des interventions programmées comme le retrait du caoutchouc ou le rainurage de la chaussée. Enfin, ils imposent un niveau de friction « minimum ». Si une piste tombe en dessous de ce seuil minimum, les exploitants doivent émettre immédiatement des avis aux missions aériennes (NOTAM) ou fermer complètement la piste jusqu"à ce que des mesures correctives rétablissent l"adhérence à la surface.

Les aéroports exécutent deux catégories distinctes de tests de friction. Les essais de friction d"entretien évaluent la dégradation à long terme de la chaussée. Les exploitants effectuent ces tests sur pistes sèches à l"aide d"un système auto-mouillant. L"équipement applique un film d"eau contrôlé de 1 mm devant le pneu à mesurer. Cela simule des conditions humides standardisées. Les tests de maintenance identifient l’accumulation de caoutchouc, le polissage des agrégats et la dégradation des marquages ​​de peinture. Il fournit les données de base nécessaires pour planifier les opérations de rainurage ou d’enlèvement du caoutchouc de la chaussée.

Les tests de friction opérationnels répondent aux risques météorologiques immédiats. Les équipes opérationnelles effectuent ces tests de manière dynamique lors des tempêtes hivernales. Ils mesurent l"action de freinage réelle sur des surfaces contaminées par la neige, la neige fondante ou la glace. Les tests opérationnels n"utilisent pas de systèmes auto-mouillants. Au lieu de cela, il s"appuie sur les conditions environnementales existantes. Les données obtenues alimentent directement les rapports sur l"état des pistes (RwyCR), donnant aux pilotes une connaissance de la situation en temps réel avant l"atterrissage.

Types de testeurs de friction sur piste : CFME et décéléromètres

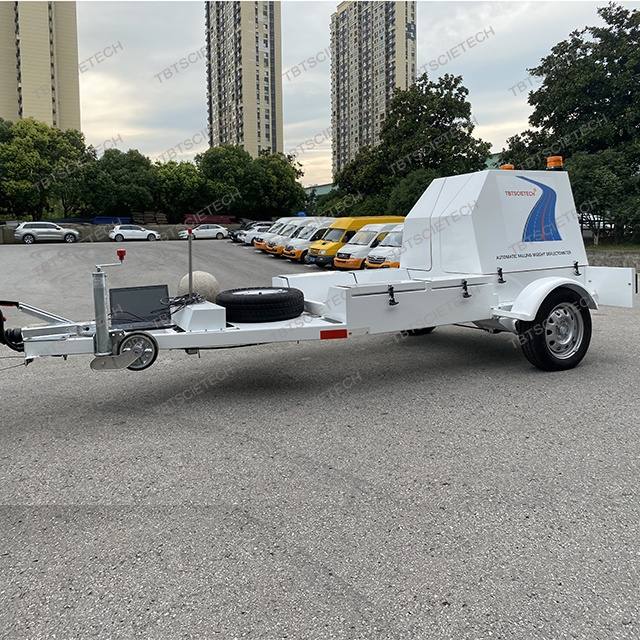

L"équipement de mesure de friction continue (CFME) fournit l"analyse de surface la plus complète disponible. Les CFME fonctionnent à l’aide d’un pneu de mesure spécialisé connecté à un essieu hautement calibré. Le système force ce pneu de mesure à tourner plus lentement que la vitesse réelle du véhicule. Cela crée un taux de glissement contrôlé, généralement compris entre 10 % et 20 %. La traînée qui en résulte génère des données de friction continues sur toute la longueur de la piste. Le pneu de mesure lui-même suit les normes ASTM strictes pour garantir une composition de caoutchouc et une conception de bande de roulement uniformes sur toutes les plates-formes de test.

Les aéroports déploient principalement des CFME pour des enquêtes de maintenance rigoureuses. Ces unités excellent dans le profilage de piste sur toute la longueur dans des conditions d"auto-mouillage. Les opérateurs les remorquent derrière des véhicules dédiés ou les intègrent directement dans le châssis des poids lourds. La capacité d"auto-mouillage garantit que les données restent cohérentes quelle que soit la météo ambiante. Cela rend les CFME indispensables pour suivre l’accumulation de caoutchouc à long terme dans les zones d’atterrissage. L"équipement pompe l"eau d"un réservoir embarqué directement devant le pneu de mesure, maintenant une profondeur précise de 1 mm à des vitesses de test de 40 mph ou 60 mph.

Les CFME offrent une résolution de données exceptionnellement élevée. Ils cartographient l’emplacement exact des chutes de friction jusqu’au mètre. Cette précision extrême permet aux équipes de maintenance de cibler des zones problématiques spécifiques. Cependant, les CFME nécessitent des véhicules de remorquage dédiés et des capacités de réservoir d"eau importantes. Ils exigent une plus grande empreinte opérationnelle et des installations de stockage spécialisées. La complexité mécanique du système d"entraînement par glissement nécessite également une maintenance préventive rigoureuse pour garantir le bon fonctionnement des roulements d"essieu et des cellules de pesée.

Les décéléromètres fonctionnent selon un principe mécanique complètement différent. Ces appareils mesurent le taux de décélération d"un véhicule hôte lors d"une manœuvre de freinage brusque. L"opérateur accélère le véhicule jusqu"à une vitesse spécifique, généralement 20 mph, puis applique une force de freinage maximale. Le décéléromètre enregistre les forces G et calcule un coefficient de frottement équivalent. Cela fournit un instantané localisé de l’action de freinage à cet endroit précis de la piste.

Les opérations hivernales dépendent fortement des décéléromètres. Ils génèrent des données rapides sur les surfaces enneigées ou contaminées par la glace. Les équipes opérationnelles installent ces appareils compacts à l’intérieur des véhicules d’inspection aéroportuaires standard. Lorsqu"une tempête hivernale frappe, les inspecteurs peuvent se déployer immédiatement pour évaluer la piste. La collecte rapide de données alimente directement la matrice d’évaluation de l’état des pistes (RCAM). Les décéléromètres offrent une facilité d"utilisation inégalée et un déploiement rapide. Ils nécessitent une installation minimale et aucun réservoir d’eau externe.

Cependant, les décéléromètres ne peuvent pas fournir une cartographie continue des données. Ils mesurent uniquement la friction aux endroits spécifiques où l"opérateur freine. De plus, les décéléromètres ne peuvent pas effectuer de tests standardisés d’entretien des chaussées mouillées. Ils restent des outils strictement opérationnels pour les événements climatiques hivernaux. Les décéléromètres modernes ont considérablement évolué par rapport aux premiers modèles mécaniques. Les unités avancées d"aujourd"hui enregistrent numériquement chaque événement de freinage. Ils formatent automatiquement les données et les transmettent directement aux centres d"opérations aéroportuaires via des réseaux sans fil sécurisés.

Comment choisir le bon testeur de friction sur piste

Vous devez donner la priorité à l’exactitude des données avant toutes les autres fonctionnalités. Un testeur de friction fiable doit fournir des lectures de valeur Mu reproductibles dans des conditions identiques. Des données incohérentes entraînent des interventions de maintenance inutiles ou des oublis opérationnels dangereux. L"équipement doit utiliser des cellules de pesée et des capteurs de haute précision pour capturer les variations infimes de la traînée de surface. Le système doit filtrer les rebonds et les vibrations de la suspension du véhicule pour isoler les véritables valeurs de friction générées à l"interface pneu-chaussée.

L"étalonnage dicte la précision à long terme. Vous devez évaluer la fréquence d’étalonnage requise pour tout équipement potentiel. Recherchez des systèmes qui permettent des contrôles d"étalonnage simples sur le terrain avant chaque série de tests. Des procédures d’étalonnage complexes retardent les opérations hivernales critiques. Évaluez la disponibilité du support OEM. L"accès rapide aux capteurs de remplacement et aux services d"étalonnage en usine maintient votre équipement fonctionnel pendant les saisons de pointe. Si une cellule de pesée tombe en panne en décembre, vous avez besoin de pièces de rechange immédiates pour maintenir votre préparation opérationnelle en hiver.

Les données brutes de friction n’ont que peu de valeur tant qu’elles ne sont pas transformées en informations exploitables. Les équipements de test modernes doivent comporter des écosystèmes logiciels robustes. Le logiciel devrait filtrer automatiquement les anomalies et calculer des moyennes mobiles pour chaque tiers de piste. Il doit générer des rapports standardisés directement conformes aux exigences de formatage de la FAA et de l’OACI. Les capacités d’intégration rationalisent les opérations aéroportuaires. Évaluez la façon dont l’équipement communique avec vos systèmes de gestion de maintenance existants.

Les meilleures unités s’interfacent de manière transparente avec les outils automatisés de matrice d’évaluation de l’état des pistes (RCAM). Ils remplissent automatiquement les formats SNOWTAM, réduisant ainsi les erreurs de saisie manuelle des données. Recherchez des fonctionnalités avancées telles que les superpositions de cartographie GPS. La transmission des données en temps réel permet aux opérateurs sur le terrain de transmettre les résultats directement à la tour. Les outils d"analyse des tendances historiques vous aident à suivre la dégradation de la chaussée sur plusieurs années, vous permettant ainsi de prévoir quand une piste nécessitera un resurfaçage complet.

Les exigences en matière d’équipement physique ont un impact sur les opérations quotidiennes. Analysez la compatibilité de l"attelage de remorquage si vous sélectionnez un CFME basé sur une remorque. Assurez-vous que votre flotte existante peut remorquer l"unité en toute sécurité aux vitesses de test requises. Les systèmes auto-mouillants nécessitent des capacités de réservoir d’eau importantes. Calculez la longueur de piste que vous pouvez tester avant d"avoir besoin d"une recharge. Des réservoirs plus petits obligent les opérateurs à quitter la piste fréquemment, ce qui augmente les temps de fermeture totaux. Un réservoir de 250 gallons pourrait suffire pour un aéroport régional, mais un hub international majeur nécessite des capacités beaucoup plus importantes pour tester plusieurs pistes de 10 000 pieds consécutivement.

La vitesse des tests influence directement la disponibilité des pistes. Certaines unités fonctionnent de manière optimale à 40 mph, tandis que d"autres peuvent tester avec précision à 60 mph. Des vitesses de test plus rapides minimisent les perturbations des horaires de vol actifs. Tenez compte de votre volume de tests dans le monde réel. Les grands centres commerciaux exigent des équipements capables d’effectuer des dizaines de trajets consécutifs par temps hivernal rigoureux. Le système doit supporter des vibrations continues, des températures glaciales et des produits chimiques de dégivrage corrosifs sans défaillance mécanique ni décalage de données.

Essais de frottement sur piste : défis opérationnels courants

L’erreur humaine représente le plus grand risque pour l’intégrité des données. Même les équipements les plus avancés génèrent des données inutiles s’ils ne sont pas utilisés correctement. Vous devez mettre en œuvre des programmes rigoureux et continus de formation des opérateurs. Le personnel doit comprendre les vitesses de test précises requises pour des lectures valides. Ils doivent maîtriser le contrôle de l’épaisseur du film d’eau lors de l’exploitation de CFME auto-mouillants. Si la pompe à eau ne parvient pas à fournir exactement 1 mm de profondeur d"eau, les valeurs Mu résultantes indiqueront à tort une friction plus élevée que celle qui existe réellement.

Les lignes directrices dictent la pertinence des données. Les opérateurs doivent emprunter des trajectoires exactes, généralement à 3 mètres et 6 mètres de l"axe de la piste. Ces lignes correspondent directement aux trajectoires des roues dentées principales des avions commerciaux comme le Boeing 737 ou l"Airbus A320. La dérive hors de ces lignes mesure une chaussée immaculée au lieu des ornières dégradées. Les programmes de certification garantissent que chaque opérateur suit des procédures identiques, garantissant des données cohérentes sur différents postes et dans des conditions météorologiques variables.

Les aéroports doivent décider s’ils doivent gérer les tests en interne ou faire appel à des sous-traitants spécialisés. Les opérations internes offrent une disponibilité immédiate. Lorsqu’une tempête hivernale soudaine frappe, votre équipe peut déployer des équipements instantanément. Vous gardez un contrôle total sur la fréquence des tests et la gestion des données. Cependant, cette approche nécessite des installations de maintenance dédiées et un personnel formé en permanence. Vous devez gérer l’ensemble du cycle de vie des équipements en interne.

L"externalisation des tests de friction transfère la charge opérationnelle vers un tiers. Les fournisseurs garantissent des équipements calibrés et fournissent des opérateurs experts. Ce modèle élimine le besoin d’entretenir des machines spécialisées toute l’année. Il fonctionne exceptionnellement bien pour les petits aéroports régionaux ne nécessitant que des enquêtes de maintenance annuelles. Cependant, l’externalisation limite votre flexibilité. Vous ne pouvez pas effectuer de tests spontanés en dehors des visites programmées des fournisseurs, ce qui vous rend vulnérable lors d"événements météorologiques inattendus.

Les équipements de test nécessitent une gestion dédiée du cycle de vie. Vous devez tenir compte des besoins opérationnels récurrents de la machinerie. Les pneus de mesure servent de pièces consommables. Ils s"usent rapidement pendant les tests et nécessitent un remplacement fréquent pour maintenir des taux de glissement précis. Vous devez stocker suffisamment de pneus de secours pour éviter les temps d"arrêt opérationnels. Un pneu de mesure ASTM standard ne peut durer que 20 à 30 courses complètes sur piste avant que la bande de roulement ne s"use au-delà des limites acceptables.

Les étalonnages annuels en usine garantissent une conformité réglementaire continue. Vous devez planifier ces étalonnages pendant les saisons creuses pour maintenir la disponibilité des équipements. Les écosystèmes logiciels nécessitent des mises à jour périodiques pour s’aligner sur l’évolution des formats de reporting de l’OACI. Enfin, vous devez entretenir les véhicules hôtes. Un testeur de friction parfaitement calibré ne peut pas fonctionner si le camion de remorquage subit une panne mécanique. L’entretien régulier du véhicule reste tout aussi essentiel que l’étalonnage des capteurs.

Conclusion

1. Vérifiez vos lacunes actuelles en matière de conformité à la FAA et à l"OACI pour déterminer si vous avez besoin de données de maintenance continue ou de rapports opérationnels hivernaux rapides.

2. Planifiez des démonstrations sur le terrain avec les principaux fabricants pour évaluer la convivialité de l"équipement et l"interface logicielle directement sur votre trottoir.

3. Établissez une matrice de formation dédiée pour votre équipe d’exploitation afin de garantir le strict respect des lignes de conduite de 3 et 6 mètres.

4. Demandez des exemples de rapports de données auprès de fournisseurs potentiels pour garantir la compatibilité avec vos outils de génération RCAM et SNOWTAM existants.

Pour les aéroports et les organismes d'essais à la recherche de solutions fiables d'évaluation des chaussées, le choix d'un fournisseur d'équipements d'essais expérimenté peut permettre une collecte de données plus cohérente et des opérations sur le terrain efficaces. TBT est spécialisé dans les instruments de test et les solutions d'équipement, prenant en charge les applications de test d'infrastructures et de chaussées avec un équipement professionnel et une expertise technique.

FAQ

Q : Quelle est la différence entre un CFME et un décéléromètre ?

R : Un CFME utilise un pneu à indice de glissement contrôlé pour cartographier en continu la friction sur toute la piste, principalement à des fins de maintenance et d"enquête sur l"accumulation de caoutchouc. Un décéléromètre mesure la force G d"un véhicule lors d"un freinage brusque pour fournir des contrôles ponctuels localisés, principalement utilisés pour des rapports rapides sur les conditions météorologiques hivernales.

Q : À quelle fréquence la FAA exige-t-elle des essais de frottement sur piste ?

R : La FAA impose des fréquences de tests basées sur le nombre d"atterrissages quotidiens des turboréacteurs. Les aéroports commerciaux à fort trafic peuvent nécessiter des tests tous les mois, tandis que les aéroports régionaux plus petits peuvent n"avoir besoin que d"enquêtes annuelles. Les tests opérationnels hivernaux se déroulent de manière dynamique lors de tout événement météorologique.

Q : Qu"est-ce qu"une valeur Mu dans les essais de frottement sur piste ?

R : Une valeur Mu est le coefficient de friction mesuré entre le pneu testé et la surface de la chaussée. Il varie de 0 à 1,0. Des nombres plus élevés indiquent une meilleure adhérence. Les organismes de réglementation fixent des seuils Mu spécifiques qui déclenchent un entretien obligatoire comme le retrait du caoutchouc.

Q : Un testeur de friction sur piste peut-il être utilisé sur les voies de circulation, les aires de trafic et les marquages ​​peints ?

R : Oui. Les opérateurs utilisent fréquemment des testeurs de friction sur les voies de circulation et les sorties à grande vitesse pour garantir des manœuvres au sol en toute sécurité. Ils ciblent également spécifiquement les zones fortement peintes, comme les points de visée et les lignes médianes, car la peinture peut devenir dangereusement glissante lorsqu"elle est mouillée.

Q : Comment l’accumulation de caoutchouc affecte-t-elle les lectures des testeurs de friction sur piste ?

R : L’accumulation de caoutchouc remplit les vides de macro-texture de la chaussée et lisse la micro-texture. Cela empêche l"eau de s"échapper sous le pneu, réduisant ainsi considérablement les lectures de la valeur Mu. Les testeurs identifient rapidement ces zones à faible friction dans la zone d"atterrissage.

Q : Quelle est la vitesse de test standard pour les équipements de mesure de friction continue ?

R : Les opérateurs effectuent généralement des tests de friction continus à 40 mph (65 km/h) ou 60 mph (95 km/h). Le test à 40 mph évalue la macro-texture et la micro-texture globales, tandis que le test à 60 mph met spécifiquement en évidence les risques d"aquaplanage dynamique sur la chaussée.
