Les grands projets d"infrastructure nécessitent une cartographie souterraine haute résolution pour éviter les collisions avec les services publics et garantir l"intégrité structurelle. Les outils de localisation localisés traditionnels ne suffisent pas lorsque vous devez étudier des kilomètres d"autoroutes ou de vastes pistes d"aéroport. Le radar pénétrant dans le sol fournit la méthode géophysique de surface la plus haute résolution disponible, transformant les zones souterraines invisibles en données exploitables. La sélection du mauvais équipement présente de graves risques opérationnels. Le déploiement d’une petite unité pour un projet routier massif crée des goulots d’étranglement paralysants. À l’inverse, l’utilisation d’un réseau massif pour un site urbain confiné entraîne un gaspillage d’efforts logistiques et de graves problèmes de maniabilité.
Le choix entre un système de réseau gpr et un GPR portable modifie l'exécution du projet. Cette décision dépend de l’accessibilité du site, de la densité des données requise, de la vitesse de collecte et de votre capacité à effectuer un post-traitement complexe. Nous décomposerons les divergences techniques entre ces deux approches pour optimiser les opérations sur le terrain.
Échelle de déploiement : les unités GPR portables sont optimisées pour un déploiement rapide, des marquages en temps réel et des espaces confinés, tandis que les systèmes de réseau GPR sont conçus pour une acquisition de données à grande vitesse et à grande échelle.
Résolution et sortie des données : les tableaux fournissent des données denses et multicanaux pour une véritable modélisation souterraine en 3D ; les unités portables s"appuient généralement sur des radargrammes 2D à une ou deux fréquences, nécessitant une interpolation manuelle de la grille pour l"imagerie 3D.
Flux de travail opérationnel : les systèmes portables permettent une prise de décision immédiate sur site. Les systèmes de baies nécessitent un post-traitement important par des techniciens qualifiés utilisant un logiciel spécialisé.
Coût par rapport à l"efficacité : bien qu"un système de réseau GPR nécessite un investissement initial considérablement plus élevé, il réduit considérablement les heures de travail sur le terrain sur de vastes sites par rapport aux méthodes traditionnelles de chariot à pousser.
Table des matières
L"évaluation de l"équipement radar à pénétration de sol nécessite un audit rigoureux des exigences du projet avant que tout matériel ne touche la terre. Différentes enquêtes souterraines nécessitent des méthodologies de collecte de données totalement différentes. La localisation des services publics se concentre sur l"identification de l"alignement linéaire spécifique et de la profondeur des tuyaux ou des câbles enterrés. L’inspection des chaussées nécessite des données continues et à haute résolution pour mesurer l’épaisseur de la couche et détecter les vides souterrains. La cartographie archéologique nécessite des grilles méticuleuses et à haute densité pour identifier les perturbations subtiles du sol et les structures enfouies.
Réaliser un audit de site approprié implique plusieurs étapes obligatoires pour garantir que vous déployez la bonne technologie :
Définissez la cible souterraine principale, en notant la profondeur attendue et la composition des matériaux.
Évaluez la zone totale d"enquête en pieds carrés ou en miles linéaires pour calculer les heures de terrain requises.
Identifiez les obstacles de surface, les conditions de circulation et la rugosité du terrain qui pourraient gêner les mouvements.
Déterminez le format de livrable requis, allant des marquages physiques sur le terrain aux modèles CAO 3D entièrement intégrés.
Évaluez les conditions du sol, en recherchant spécifiquement des argiles à haute conductivité ou des environnements saturés qui atténuent les signaux radar.
Les contraintes du site dictent fortement le choix des équipements. L"environnement physique impose des limitations strictes sur le matériel pouvant fonctionner dans l"empreinte du projet. Le trafic intense sur les autoroutes interétatiques rend les enquêtes sur les piétons lents dangereuses et complexes sur le plan logistique. La rugosité du terrain joue un rôle majeur. Un sol très irrégulier, une végétation dense ou des remblais abrupts limitent l"utilisation des systèmes remorqués par des véhicules. Les environnements intérieurs présentent leurs propres défis. La numérisation de dalles de béton à l’intérieur de bâtiments commerciaux actifs nécessite un équipement compact capable de parcourir les couloirs étroits, les portes et les colonnes structurelles sans perturber les opérations quotidiennes.
Les exigences des livrables déterminent la densité des données et les capacités de traitement nécessaires. De nombreux projets d’excavation localisés nécessitent simplement des marquages peints au sol. Les techniciens de terrain interprètent les données en temps réel et marquent physiquement les emplacements des services publics à la surface. La conception d’infrastructures modernes nécessite souvent une intégration complète de CAO 3D ou BIM. Ces livrables avancés nécessitent des ensembles de données denses et géoréférencées transformées en nuages de points tridimensionnels précis. Faire correspondre les capacités de production de l"équipement au livrable final garantit le succès du projet.
Les systèmes portables représentent la norme de l’industrie pour les enquêtes souterraines localisées. Cette catégorie englobe les chariots à pousser traditionnels et les petits appareils portables. L"architecture du système repose généralement sur des configurations d"antennes à une ou deux fréquences. Les chariots à pousser abritent généralement des antennes allant de 250 MHz à 1 000 MHz. Cela équilibre la profondeur de pénétration avec la résolution cible. Les petits appareils portables utilisent des fréquences beaucoup plus élevées, souvent comprises entre 1 000 MHz et 3 000 MHz. Ces appareils portables haute fréquence offrent une résolution exceptionnelle pour la numérisation du béton et la détection des barres d"armature. Ils souffrent de graves limitations de profondeur par rapport aux chariots à pousser pleine grandeur.
L'agilité opérationnelle constitue le principal avantage d'un GPR portable . Ces unités permettent une installation rapide. Vous pouvez passer du véhicule de transport au scanning actif en moins de dix minutes. Leur empreinte compacte permet une maniabilité exceptionnelle dans les environnements urbains restreints, les trottoirs bondés et les installations industrielles complexes. Un seul opérateur peut facilement transporter, assembler et déployer l’équipement. Vous n’avez pas besoin de véhicules de remorquage spécialisés ni d’appareils de levage lourds. Cette agilité rend les systèmes portables très réactifs aux demandes de marquage d'urgence des services publics.
La mécanique d"un chariot à pousser repose sur une roue encodeuse qui déclenche des impulsions radar en fonction de la distance parcourue plutôt que du temps. Cela garantit une collecte de données cohérente quelle que soit la vitesse à laquelle l"opérateur marche. Les capacités d"interprétation en temps réel permettent aux opérateurs de prendre des décisions immédiates sur site. Lorsque l"antenne se déplace sur la surface, l"unité de contrôle affiche les données de temps de trajet bidirectionnel sous la forme d"un radargramme 2D continu. Des techniciens qualifiés analysent ces réflexions hyperboliques à la volée. Une estimation précise de la profondeur nécessite un étalonnage de la vitesse des vagues sur site. Les opérateurs y parviennent en faisant correspondre les formes des hyperboles à des constantes diélectriques connues ou en les calibrant par rapport à une cible de profondeur connue. Cet étalonnage immédiat de la vitesse permet aux techniciens de fournir des lectures précises de profondeur pour le marquage du site avant le début de l"excavation.
Malgré leur polyvalence, les unités portables présentent des limites inhérentes lorsqu"elles sont appliquées à la cartographie à grande échelle. La création de cartes 3D avec une unité portable monocanal nécessite une numérisation manuelle de la grille qui demande beaucoup de travail. Les opérateurs doivent physiquement tracer des lignes de quadrillage perpendiculaires et pousser le chariot avec précision le long de chaque transect. Pousser un chariot sur un terrain accidenté pendant huit heures impose une contrainte physique importante à l"opérateur. De plus, cette méthodologie introduit un risque massif d’alias spatial. Si l"espacement entre les lignes de la grille dépasse la taille de la cible souterraine, des services publics ou des vides peuvent facilement se trouver entre les chemins de numérisation. Ils restent totalement indétectables. L"interpolation manuelle de la grille est par nature lente et sujette aux erreurs humaines sur de grandes zones.

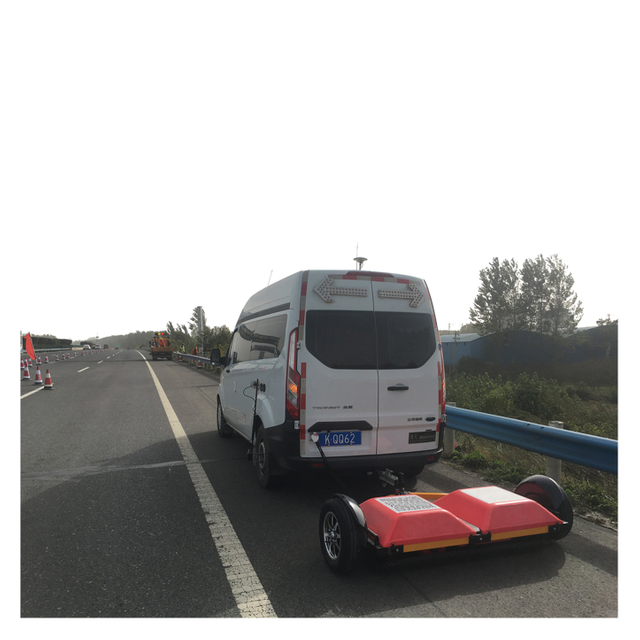

Le système de réseau gpr représente un progrès considérable dans la technologie d’acquisition de données souterraines. Ces systèmes utilisent une architecture multicanal remorquée par un véhicule. Au lieu d'une seule antenne, un réseau abrite des dizaines d'éléments d'antenne rapprochés dans un seul boîtier rigide. Ces configurations utilisent souvent la technologie d'onde continue à fréquence échelonnée (SFCW). Au lieu de déclencher une seule impulsion large, le SFCW balaie en continu une large gamme de fréquences. Le réseau transmet ces signaux sur une large empreinte physique. Il capture simultanément un volume massif de données souterraines. Cette architecture transforme la collecte de données d'un processus linéaire en une méthode d'acquisition large et radicale.
L’acquisition de données à grande vitesse modifie fondamentalement la façon dont les grands projets d’infrastructure sont étudiés. Les systèmes Array peuvent être déployés à des vitesses d’autoroute standard. Cette fonctionnalité élimine le besoin de fermetures de voies importantes, de barrages routiers roulants et de mesures de contrôle de la circulation lourde. L"arpentage de kilomètres d"autoroutes interétatiques ou de vastes pistes d"aéroport devient une question d"heures plutôt que de semaines. Minimiser les perturbations de la circulation améliore considérablement la sécurité de l"équipe d"enquête et du grand public. La capacité de collecter des données à la vitesse du trafic offre un avantage opérationnel considérable aux services de transport et aux grandes sociétés d"ingénierie.
La véritable densité des données 3D différencie les systèmes de baies des unités portables traditionnelles. Étant donné que les éléments de l"antenne sont espacés de quelques centimètres, le système capture une bande 3D continue et haute résolution en un seul passage. Cette collecte de données dense élimine les risques d’alias spatial associés à l’analyse manuelle de la grille. L’ensemble de données résultant offre une résolution latérale et verticale supérieure. Les analystes peuvent découper le volume de données 3D à des intervalles de profondeur spécifiques. Cela révèle des réseaux de services publics complexes, des anomalies structurelles et des variations géologiques avec une clarté sans précédent. Pour y parvenir, les baies s’appuient fortement sur un positionnement inférieur au centimètre. Ils s"intègrent directement aux réseaux GPS RTK ou aux stations totales robotisées pour géoréférencer chaque impulsion radar.
Les systèmes de baies comportent des limitations inhérentes distinctes. Leur empreinte physique massive nécessite l’accès des véhicules et des voies dégagées et dégagées. Ils ne peuvent pas naviguer dans des espaces urbains très confinés, des allées piétonnes étroites ou à l’intérieur des bâtiments. Le boîtier rigide du réseau nécessite des surfaces relativement plates pour maintenir un bon couplage au sol. Un terrain très accidenté, des ornières profondes ou une végétation dense dégraderont gravement la qualité des données ou endommageront physiquement l"équipement. Ces systèmes sont spécialement conçus pour les environnements ouverts et accessibles. Ils luttent dans des topographies contraintes ou accidentées.
Les taux de collecte diffèrent considérablement entre les deux méthodologies. Une unité portable à vitesse de marche couvre généralement environ 2 à 3 miles de balayage linéaire par jour. Cela suppose des conditions idéales et des obstructions de surface minimales. Ce rythme lent fonctionne parfaitement pour les tracés de tranchées localisés ou les marquages d"intersection. À l’opposé, un système réseau monté sur véhicule collecte des données à des vitesses supérieures à 50 miles par heure. Les opérateurs peuvent étudier des centaines de kilomètres de voies en un seul déploiement.
Métrique opérationnelle | Géoradar portatif | Système de tableau GPR |
|---|---|---|
Vitesse moyenne de collecte | 1 à 3 mph (allure de marche) | 15 à 60 mph (véhicule remorqué) |
Potentiel de couverture quotidienne | 2 à 5 milles linéaires | 50 à 200+ miles linéaires |
Contrôle de la circulation requis | Élevé (fermetures de voies, signaleurs) | Minime (se déplace avec la circulation) |
Sortie de densité de données | Faible à moyen (lignes 2D) | Ultra-haut (bande 3D continue) |
Intégration du positionnement | GPS de base ou réseau local | GPS RTK ou Station Totale Robotisée |
Cette énorme disparité dans la vitesse de collecte a un impact direct sur les délais des projets. Pour la cartographie des services publics à grande échelle sur une base militaire tentaculaire ou pour les inspections complètes des tabliers de pont sur un réseau routier, la numérisation manuelle introduit des retards inacceptables. Le système de réseau compresse la phase d"acquisition de données. Les équipes d"ingénierie procèdent à la conception et à l"analyse beaucoup plus tôt dans le cycle de vie du projet. La mobilisation d"un réseau remorqué par un véhicule pour une enquête sur un parking d"un quart d"acre reste très inefficace et inutile.
Les choix de fréquence d"antenne dictent le compromis fondamental entre la profondeur de pénétration et la résolution spatiale. Les basses fréquences pénètrent plus profondément dans la terre mais n’ont pas la résolution nécessaire pour détecter de petites cibles. Les fréquences plus élevées offrent une résolution cristalline pour les cibles peu profondes mais s"atténuent rapidement dans le sol. La zone de Fresnel impose que l"empreinte radar s"étende à mesure que le signal se propage plus profondément, réduisant naturellement la résolution en profondeur. Les systèmes portables obligent généralement les opérateurs à choisir une seule fréquence pour une enquête. Alternativement, ils effectuent plusieurs passages avec différentes antennes pour capturer des données superficielles et profondes.
Les systèmes de réseau surmontent cette limitation en utilisant simultanément plusieurs fréquences ou une technologie à fréquence échelonnée. Le réseau cartographie à la fois les réseaux de barres d"armature peu profonds et les conduites principales profondes en un seul passage sans compromettre la résolution à l"une ou l"autre profondeur. Les deux systèmes nécessitent un étalonnage précis de la vitesse pour garantir des mesures de profondeur précises. Les tableaux capturent souvent suffisamment de données qui se chevauchent pour permettre au logiciel de traitement de calculer automatiquement la vitesse des vagues dans différentes conditions de sol. Les systèmes portables s"appuient largement sur le montage manuel de l"hyperbole sur le terrain par l"opérateur.
L"empreinte physique de l"équipement dicte l"endroit où il peut être déployé. Les systèmes de chariots élévateurs excellent dans les zones piétonnes, les trottoirs étroits et les intérieurs de bâtiments. Vous pouvez facilement les soulever par-dessus les trottoirs, manœuvrer autour des voitures garées et les pousser à travers les portes commerciales standard. Ce haut degré de maniabilité les rend indispensables pour la localisation des services publics urbains et la numérisation du béton structurel.
La logistique de déploiement d’un système RAID est nettement plus complexe. Ces systèmes nécessitent des configurations de remorquage dédiées. Cela implique des attelages personnalisés, du matériel de montage spécialisé et des modifications de suspension robustes du véhicule remorqueur. Vous ne pouvez pas les transporter dans le coffre d’une berline standard. Les exigences en matière de véhicules limitent le déploiement du réseau aux zones dotées de routes établies ou de surfaces très nivelées. Si un projet nécessite une numérisation derrière un bâtiment, à travers une berme paysagée ou à l"intérieur d"une installation, le système array est totalement inadapté.
L"évaluation de l"acquisition de matériel nécessite d"analyser l"ampleur du déploiement par rapport à l"efficacité opérationnelle à long terme. Les unités portables standard représentent un niveau d’équipement hautement accessible. Leur architecture rationalisée permet aux organisations d"équiper simultanément plusieurs équipes de terrain. Cela maximise la couverture géographique pour les opérations de répartition quotidiennes localisées. Les systèmes multicanaux nécessitent une allocation de ressources premium. La complexité de loger des dizaines d’antennes, d’intégrer des systèmes de positionnement à grande vitesse et de synchroniser des flux de données massifs nécessite un engagement substantiel de ressources logistiques.
Les organisations doivent évaluer le déploiement en se basant strictement sur les économies de main d"œuvre et l"efficacité sur le terrain. La lourde allocation initiale d"équipement pour un système de réseau est compensée par la réduction drastique des heures de terrain requises pour les grands projets. Une enquête routière qui pourrait nécessiter une équipe de quatre personnes travaillant pendant trois semaines avec des chariots pousseurs peut être réalisée par une équipe de deux personnes en une seule nuit avec un réseau remorqué par un véhicule. Pour les sociétés d’ingénierie qui remportent régulièrement des contrats d’infrastructure à grande échelle, cette réduction massive de la main-d’œuvre sur le terrain justifie rapidement l’allocation de matériel.
Le flux de travail opérationnel diverge considérablement une fois les données collectées. Le flux de travail portable se concentre fortement sur l’interprétation en temps réel. Pour la localisation d"utilitaires standard, les besoins de post-traitement sont minimes, voire totalement inexistants. Le technicien marque le sol, génère un rapport de terrain de base et le travail est terminé. Ce flux de travail rationalisé nécessite une assistance bureautique minimale. Les équipes de terrain se déplacent rapidement d"un site à l"autre.
Le flux de travail du système de baie fonctionne selon un paradigme totalement différent. Ces systèmes génèrent d’énormes volumes de données brutes qui ne peuvent pas être entièrement interprétées en temps réel. Cela nécessite un logiciel de traitement 3D avancé et du matériel informatique haute performance. Le flux de travail passe du travail sur le terrain à l"analyse des données au bureau. Les géophysiciens ou analystes de données qualifiés doivent exécuter une séquence de traitement rigoureuse. Cela inclut la correction du temps zéro, la suppression de l’arrière-plan, le filtrage passe-bande, la migration et la conversion temps-profondeur. Ils filtrent, migrent et interprètent les nuages de points 3D pour extraire des livrables CAO ou BIM exploitables. Les organisations déployant des baies doivent allouer des ressources importantes aux licences logicielles, au stockage des données et au personnel spécialisé.
Le déploiement d"équipements géophysiques avancés introduit des risques de mise en œuvre spécifiques que vous devez gérer de manière proactive.
Écart de compétences des opérateurs : La transition de l’interprétation de réflexions hyperboliques 2D sur un écran portable au traitement de nuages de points complexes en réseau 3D nécessite une formation géophysique spécialisée. Les techniciens de terrain qui excellent dans le marquage des chariots peuvent avoir des difficultés avec la migration logicielle avancée et l'analyse des tranches. Investissez massivement dans les programmes de formation proposés par les fournisseurs. Embauchez des analystes de données dédiés au bureau pour gérer le flux de travail de traitement complexe.
Limites environnementales : Les deux systèmes sont strictement liés par les lois de la physique. Les sols hautement conducteurs, tels que les argiles lourdes saturées, atténuent rapidement les signaux radar. Cela rend les systèmes portables et en réseau inefficaces en profondeur. Effectuez des tests de conductivité du sol ou examinez des cartes géologiques avant de déployer des systèmes de réseau coûteux. Complétez toujours les relevés radar avec des localisateurs électromagnétiques pour garantir une détection complète des services publics dans de mauvaises conditions de sol.
Surcharge de données : les systèmes multicanaux génèrent des fichiers de taille massive. Ils accumulent souvent des centaines de gigaoctets en une seule fois. Ce volume de données peut facilement submerger l'infrastructure informatique standard, provoquant de graves goulots d'étranglement dans le transfert et le stockage des données. Établissez des protocoles robustes de gestion des données avant le déploiement. Utilisez des disques SSD à grande vitesse pour les transferts sur le terrain. Mettez en œuvre des solutions de stockage sécurisées en réseau. Assurez-vous que les postes de travail de bureau possèdent la RAM et la puissance de traitement nécessaires pour gérer des volumes massifs de données 3D.
Auditez les données historiques de votre projet pour déterminer le pourcentage exact de travaux de cartographie à grande échelle par rapport aux marquages de services publics localisés.
Évaluez votre infrastructure informatique interne actuelle pour confirmer qu’elle peut prendre en charge d’énormes besoins en matière de stockage et de traitement de données 3D.
Demandez des démonstrations complètes sur le terrain des deux systèmes sur un site de test connu pour comparer directement la sortie des données et la complexité du flux de travail.
Développez une stratégie de déploiement hybride utilisant des systèmes de réseau pour la cartographie au niveau macro et des unités portables pour la vérification des anomalies localisées.
Pour les organisations évaluant des équipements professionnels de test et d’arpentage pour des projets d’infrastructure, TBT propose des solutions d’équipement conçues pour prendre en charge une gamme d’applications d’ingénierie et de test. Fort de son expérience dans les projets d'infrastructure et d'ingénierie, TBT peut aider ses clients à évaluer des solutions d'équipement appropriées en fonction d'exigences de test spécifiques, d'environnements de projet et de besoins opérationnels.
R : La profondeur maximale dépend entièrement de la conductivité du sol et de la fréquence de l’antenne. Les antennes portables à basse fréquence peuvent pénétrer jusqu"à 15 pieds dans des sols résistifs idéaux. Les systèmes de réseau utilisant la technologie à fréquence échelonnée permettent une pénétration similaire ou légèrement plus profonde tout en conservant une haute résolution pour les cibles peu profondes. Les deux systèmes échouent à faible profondeur dans une argile hautement conductrice.
R : Les petits systèmes portables utilisent des fréquences très élevées, généralement comprises entre 1 000 MHz et 3 000 MHz. Étant donné que les signaux haute fréquence s’atténuent rapidement, leur plage de profondeur effective est généralement limitée à 12 à 24 pouces. Ils sont spécialement conçus pour la numérisation haute résolution de dalles de béton afin de localiser les barres d"armature, les câbles de post-tension et les conduits peu profonds.
R : Oui, les systèmes Array sont excellents pour cartographier les réseaux de distribution. Cependant, ils sont très inefficaces pour des marquages de services publics simples et ponctuels. Les réseaux sont mieux utilisés lorsqu"une carte 3D complète de tous les services publics souterrains sur une vaste zone est requise pour la conception technique, plutôt que de marquer une seule ligne de tranchée.
R : Les baies montées sur véhicule collectent des données de manière exponentielle plus rapidement que les chariots à pousser. Un opérateur piéton peut parcourir 2 à 3 miles linéaires en une journée complète. Un réseau remorqué derrière un véhicule collecte des données 3D denses à vitesse d"autoroute, parcourant facilement 50 à 100 miles de voie en une seule journée sans fermeture de voie.
R : Oui. Contrairement aux unités portables qui permettent une interprétation 2D en temps réel sur l"écran, les systèmes array génèrent des volumes massifs de données 3D. Vous devez utiliser un logiciel de traitement géophysique spécialisé, spécifique au fournisseur ou avancé pour filtrer, migrer et interpréter les données dans des nuages de points 3D ou des modèles CAO exploitables.
R : Oui, les systèmes portables peuvent créer des cartes 3D, mais le processus demande beaucoup de main d’œuvre. Les opérateurs doivent pousser manuellement le chariot sur une grille perpendiculaire précise et étroitement espacée. Le logiciel interpole ensuite ces tranches 2D dans un volume 3D. Cette méthode manuelle est lente et comporte un risque plus élevé de manquer des cibles.
R : Les deux systèmes reposent sur des ondes électromagnétiques, ce qui les rend très sensibles aux conditions du sol. Les sols conducteurs comme l"argile humide absorbent le signal radar, limitant considérablement la pénétration en profondeur. Une mesure précise de la profondeur dans l"un ou l"autre système nécessite un étalonnage précis de la vitesse des vagues pour tenir compte des propriétés diélectriques spécifiques du sol du site.
