La défaillance des liants bitumineux provoque de graves ornières prématurées, des fissures thermiques et une fatigue de la chaussée. Ces échecs catastrophiques dans la construction de routes sont directement liés à un contrôle qualité inadéquat en laboratoire. Lorsque les protocoles de test échouent, des matériaux de qualité inférieure atteignent le chantier, compromettant l"intégrité structurelle de l"ensemble du projet de pavage.
Les responsables de laboratoire et les ingénieurs achats sont confrontés à un défi opérationnel majeur. Ils doivent sélectionner un équipement d'essai de bitume fiable qui répond à des normes internationales strictes telles que ASTM, AASHTO et EN. Équilibrer les exigences de débit élevé avec les frais généraux de formation des opérateurs dans les laboratoires de construction très fréquentés nécessite une planification minutieuse. La sélection de l'équipement a un impact direct sur la capacité de test quotidienne et la précision globale des données.
Cet article fournit un cadre d"évaluation technique pour l"approvisionnement des laboratoires. Il vous aide à sélectionner et à vous procurer les instruments essentiels requis pour votre installation. Vous apprendrez à créer un laboratoire de contrôle qualité conforme, efficace et évolutif dédié à de meilleures routes et à la longévité à long terme des chaussées.
Les normes dictent l"approvisionnement : l"équipement doit être strictement évalué par rapport à des méthodologies de test spécifiques (par exemple, ASTM D5 pour la pénétration, ASTM D36 pour le point de ramollissement) plutôt que par rapport à des listes de fonctionnalités génériques.
L"automatisation stimule le débit : la transition des appareils de test manuels vers des appareils de test automatisés réduit les biais des opérateurs et augmente la répétabilité, même si cela nécessite une dépense d"investissement initiale plus élevée.
L"étalonnage n"est pas négociable : le coût total de possession doit tenir compte de l"étalonnage de routine, de la maintenance et de la disponibilité des pièces de rechange OEM afin d"éviter les temps d"arrêt du laboratoire.
L"intégration est importante : les laboratoires de contrôle qualité modernes nécessitent des équipements dotés d"un enregistrement de données numériques et d"une compatibilité avec le système de gestion des informations de laboratoire (LIMS) pour conserver les pistes d"audit et garantir l"intégrité des données.
Table des matières
L’alignement des capacités des laboratoires sur les normes internationales est obligatoire. Les normes de pavage locales font souvent référence aux conceptions de mélange Superpave ou Marshall. Votre équipement doit exécuter parfaitement ces protocoles de test spécifiques. La conformité réglementaire garantit que vos conceptions de mélange obtiennent l"approbation rapide des parties prenantes du projet. Il garantit que la construction finale de la route répond à toutes les normes de qualité. Un équipement non conforme entraîne des lots rejetés à la centrale d"asphalte. Cela expose les entrepreneurs à de graves risques en matière de responsabilité, à des coûts de matériaux gaspillés et à des retards massifs dans les projets.
Les agences routières étatiques et fédérales effectuent des audits aléatoires dans les laboratoires des sous-traitants. Si vos instruments ne sont pas certifiés correctement ou ne répondent pas aux spécifications ASTM/AASHTO, l"agence peut arrêter vos opérations de pavage. Investir dès le départ dans du matériel conforme permet d’éviter ces obstacles réglementaires. Il fait de votre installation une entité de confiance dans le secteur de la construction civile lourde.
La précision des équipements a un impact direct sur vos opérations quotidiennes. La haute précision réduit les écarts types dans vos données de test. Cette fiabilité évite les faux rejets de lots et empêche l’asphalte de qualité inférieure d’atteindre le chantier. Une répétabilité cohérente renforce la confiance avec les propriétaires de projets et les inspecteurs gouvernementaux. Cela prouve que votre laboratoire de contrôle qualité fonctionne au plus haut niveau professionnel.
Sur le terrain, un écart de quelques degrés seulement lors d"un test de point de ramollissement ou de quelques dixièmes de millimètre lors d"un test de pénétration peut faire la différence entre une note de passage et une refonte complète du mélange. Des tests d"asphalte fiables constituent la base absolue des chaussées durables. Lorsque les techniciens peuvent faire confiance à leurs instruments, ils passent moins de temps à réanalyser des échantillons douteux et plus de temps à optimiser les conceptions de mélanges pour les équipes de terrain.
Évaluez soigneusement vos volumes de tests actuels et comparez-les aux demandes futures du projet. Les petits laboratoires peuvent se contenter d"instruments manuels pour de faibles volumes d"échantillons. Les projets routiers à grande échelle nécessitent des solutions de test de grande capacité. Les instruments automatisés deviennent nécessaires lorsque les charges d’échantillons augmentent rapidement pendant les périodes de pointe de l’été.
L"évolutivité garantit que votre laboratoire évolue parallèlement à vos besoins opérationnels. Cela évite les goulots d"étranglement lors des tests lorsque plusieurs équipes de pose exigent une vérification immédiate du mélange. Une bonne planification des capacités permet aux équipes de pavage d"être approvisionnées en matériaux approuvés. Si votre laboratoire met trop de temps à vérifier les propriétés du liant, l"usine de traitement par lots reste inactive, ce qui coûte à l"entrepreneur des milliers de dollars par heure.

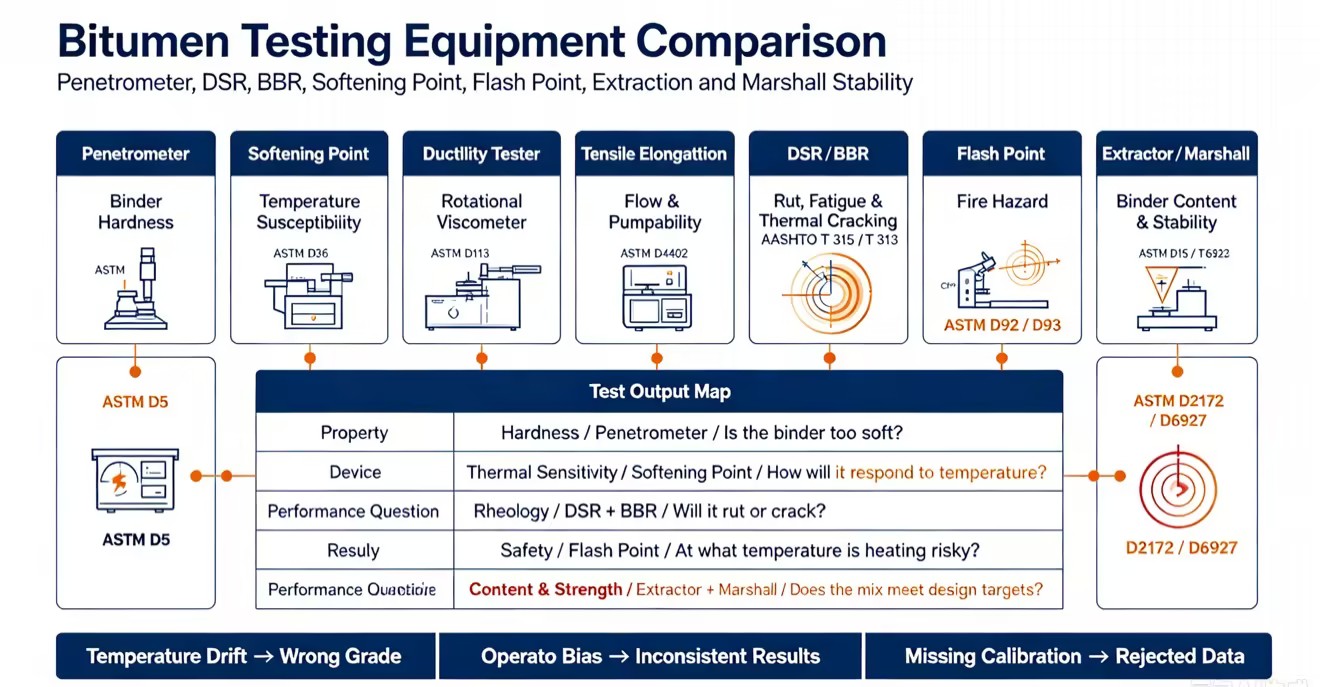

Catégorie d"équipement | Fonction principale | Normes clés |
|---|---|---|
Pénétromètres | Mesure la dureté du liant et la flexibilité physique. | ASTM D5, EN 1426 |
Appareil de point de ramollissement | Détermine la sensibilité à la température et les seuils de ramollissement. | ASTM D36, EN 1427 |
Machines d"essai de ductilité | Mesure les propriétés de traction et l’allongement du liant. | ASTM D113, AASHTO T 51 |
Testeurs de viscosité | Évalue les caractéristiques d’écoulement pour le mélange et le compactage. | ASTM D4402, ASTM D2170 |
Testeurs rhéologiques (DSR/BBR) | Évalue les propriétés viscoélastiques du classement Superpave PG. | AASHTO T 315, AASHTO T 313 |
Testeurs de points d"éclair et d"incendie | Détermine la volatilité du liant et les risques d’incendie à haute température. | ASTM D92, ASTM D93 |
Extracteurs de bitume | Sépare le liant asphaltique des granulats pour en déterminer le contenu. | ASTM D2172 |
Testeurs de stabilité Marshall | Mesure la résistance à l’écoulement du plastique dans des échantillons cylindriques. | ASTM D6927 |
Les pénétromètres mesurent la consistance et la dureté du bitume en enregistrant jusqu"où une aiguille standard pénètre dans l"échantillon sous une température, une charge et une durée contrôlées. Les modèles manuels nécessitent que des techniciens contrôlent le test et lisent le résultat, tandis que les pénétromètres automatiques utilisent une synchronisation électronique, un relâchement automatique de l"aiguille et des mesures numériques pour réduire les erreurs humaines et améliorer la cohérence des tests conformément aux normes ASTM D5 et EN 1426.
Les tests de point de ramollissement mesurent la température à laquelle le bitume commence à se ramollir dans des conditions contrôlées. Dans le test Ring and Ball, les échantillons de bitume sont placés dans des anneaux en laiton avec des billes d"acier et chauffés dans un bain à température contrôlée. Les équipements modernes peuvent contrôler automatiquement la vitesse de chauffage et enregistrer le point de ramollissement, contribuant ainsi à réduire les erreurs de l"opérateur et à améliorer la cohérence des tests conformément aux normes ASTM D36 et EN 1427.

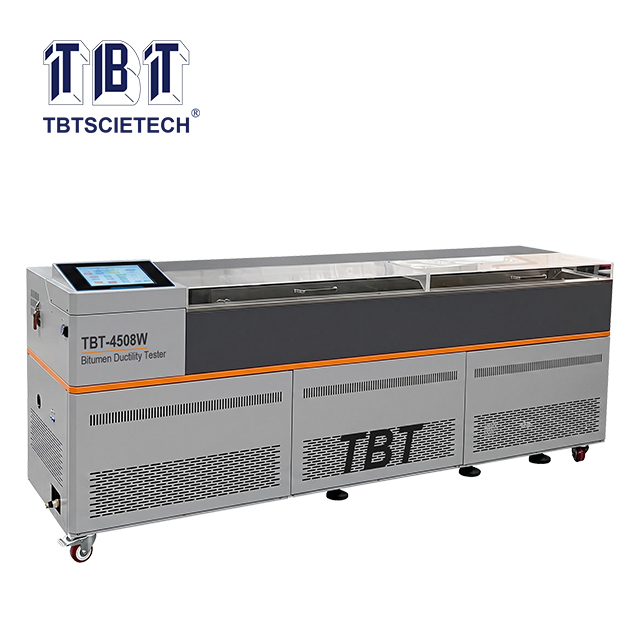

Les tests de ductilité mesurent jusqu’où le bitume peut s’étirer avant de se briser. L"échantillon préparé est conditionné dans un bain-marie à température contrôlée puis démonté à vitesse constante. Une température de l’eau stable et une vitesse de tirage précise sont importantes pour des résultats cohérents. Les tests de ductilité permettent d"évaluer la flexibilité du liant selon ASTM D113 et AASHTO T 51.
Les testeurs de viscosité mesurent la facilité avec laquelle le liant bitumineux s"écoule à des températures élevées, aidant ainsi à déterminer les conditions de mélange et de compactage appropriées. Les viscosimètres rotatifs sont couramment utilisés pour les liants modifiés, tandis que les viscosimètres capillaires conviennent à de nombreux liants standards. L"équipement approprié dépend du type de liant, de la température d"essai et des exigences ASTM applicables.
Les rhéomètres dynamiques de cisaillement (DSR) testent les performances des liants bitumineux à des températures élevées et intermédiaires, aidant ainsi à évaluer la résistance à l"orniérage et à la fissuration par fatigue. Les rhéomètres à poutre de flexion (BBR) mesurent la rigidité du liant à basse température pour évaluer la résistance à la fissuration thermique. Ces instruments sont couramment utilisés pour le classement de performance Superpave et peuvent tester le bitume modifié aux polymères (PMB) conformément aux normes AASHTO pertinentes.
La sécurité lors de la production d’asphalte est primordiale. Les testeurs de point d"éclair et de feu déterminent la volatilité du bitume. Ils identifient les risques d"incendie dangereux à des températures élevées. La machine chauffe l"échantillon à une vitesse contrôlée. Une flamme d"essai passe sur la coupelle d"échantillon à des intervalles spécifiés. Le point d"éclair est la température la plus basse à laquelle les vapeurs s"enflamment brièvement.
Les laboratoires choisissent entre les modèles Cleveland Open Cup (COC) et Pensky-Martens Closed Cup. Les testeurs modernes incluent des fonctionnalités de sécurité essentielles pour le personnel de laboratoire. L"arrêt automatique du gaz empêche les incendies accidentels de laboratoire si la flamme s"éteint. Des capteurs de détection d"incendie surveillent l"échantillon en permanence. Les mécanismes de balayage automatisés garantissent une détection précise du flash sans intervention manuelle. Ces unités sont conformes aux normes ASTM D92 et ASTM D93, garantissant que le liant peut être chauffé et mélangé en toute sécurité en usine.
Les extracteurs de bitume séparent le liant asphaltique des granulats pour mesurer la teneur en liant des mélanges asphaltiques. Les centrifugeuses et les extracteurs sous vide utilisent des solvants pour la séparation, tandis que les fours à allumage utilisent des températures élevées pour brûler le liant. Les fours à allumage réduisent le besoin de solvants chimiques, tandis que les méthodes d"extraction peuvent être préférées lorsque la récupération du liant est requise. La méthode sélectionnée doit respecter les exigences de test ASTM applicables.
Les testeurs Marshall mesurent la résistance et la déformation d"échantillons d"asphalte compactés sous charge. Les échantillons sont préparés dans des moules standards, conditionnés au bain-marie, puis chargés jusqu"à rupture. Le testeur enregistre les valeurs de stabilité et de débit Marshall, qui aident les ingénieurs à évaluer les performances du mélange bitumineux et à déterminer la teneur en liant appropriée selon la norme ASTM D6927.
Mappez les fonctionnalités spécifiques de l’équipement directement aux résultats des tests. Les contrôleurs de température PID maintiennent des niveaux de chaleur exacts pendant les tests. Cela réduit l’écart type sur plusieurs analyses d’échantillons. Les capteurs optiques automatisés suppriment entièrement les erreurs d’observation humaine. Ils permettent des cycles de test plus rapides et un débit quotidien plus élevé. Ces résultats précis garantissent directement une meilleure qualité des routes. Ils préviennent les ruptures prématurées de la chaussée en garantissant des conceptions de mélange précises.
Lors de l’évaluation du matériel, regardez au-delà des brochures marketing. Demandez comment une fonctionnalité spécifique améliore votre flux de travail quotidien. Par exemple, un chariot motorisé sur une machine à ductilité n"a pas seulement l"air moderne ; il garantit un taux de traction parfaitement linéaire qu"une manivelle manuelle ne pourra jamais atteindre. Cela se traduit directement par la réussite d"échantillons de compétence et le maintien de l"accréditation de votre laboratoire.
Décidez avec soin quand passer à des systèmes automatisés. Basez cette décision sur votre volume d’échantillon quotidien. Tenez compte de la disponibilité de techniciens de laboratoire qualifiés dans votre région. Les systèmes automatisés éliminent complètement les préjugés des opérateurs. Ils gèrent des tâches répétitives avec une parfaite cohérence.
Cela libère vos techniciens pour l’analyse de données complexes et la planification de la conception des mélanges. Il rationalise l’ensemble de votre flux de contrôle qualité et accélère les approbations de projets. Si votre laboratoire traite plus de vingt échantillons de pénétration ou de point de ramollissement par jour, l"investissement dans un équipement automatisé est rapidement rentabilisé grâce à une efficacité de travail accrue et à des taux de re-test réduits.
Les laboratoires de contrôle qualité modernes nécessitent une gestion robuste des données numériques. L’équipement d’essai du bitume doit comporter des ports RS232/USB et une connectivité Ethernet. Un logiciel propriétaire génère automatiquement des rapports de test conformes et infalsifiables. L’intégration du système de gestion des informations de laboratoire (LIMS) est requise pour les grandes installations.
LIMS conserve des pistes d"audit historiques pour chaque échantillon testé. Cette connectivité garantit l’intégrité complète des données lors des audits externes et des examens de qualité. Lorsqu"un inspecteur d"État interroge un lot d"asphalte posé il y a trois mois, les enregistrements numériques vous permettent d"obtenir instantanément les données exactes de pénétration et de viscosité, prouvant ainsi la conformité et protégeant votre entreprise de toute responsabilité.
L"équipement manuel nécessite des heures de travail intensives. Cela augmente le risque d’erreur humaine lors de tests répétitifs. Les systèmes automatisés haut de gamme rationalisent les flux de travail quotidiens du laboratoire. Ils réduisent considérablement les tâches manuelles répétitives. Ce changement améliore l’efficacité et la précision globales du laboratoire.
Cela permet aux laboratoires de traiter plus d’échantillons par équipe avec moins de techniciens. L"automatisation offre un avantage opérationnel évident pour les projets de construction à grand volume. Bien que les dépenses d"investissement initiales pour un appareil automatisé à anneaux et à billes soient plus élevées, la réduction des heures de travail des techniciens et l"élimination des nouveaux tests compensent ce coût au cours des premières saisons de pavage.
Tenez compte des besoins physiques récurrents de votre laboratoire. Les tests nécessitent un approvisionnement constant en consommables spécifiques. Les solvants, les liquides d"étalonnage, les bagues de test et les coupelles d"échantillon s"épuisent rapidement. Planifiez votre inventaire pour éviter les retards inattendus dans les tests.
Établir des chaînes d’approvisionnement fiables pour ces nécessités quotidiennes. Une bonne planification garantit le bon déroulement de vos opérations sans pénurie de matériaux. Une machine DSR haut de gamme ne sert à rien si vous manquez de moules en silicone ou de fluides étalons d"étalonnage à la mi-saison. Créez un protocole de gestion des stocks robuste pour tous les consommables de test.
Sélectionnez des fabricants ou des distributeurs disposant de réseaux de services locaux établis. La disponibilité garantie des pièces de rechange est absolument essentielle. Les laboratoires de construction ne peuvent pas se permettre des temps d’arrêt prolongés de leurs équipements. Les instruments brisés retardent les approbations de conception des mélanges et arrêtent la production.
Cela stoppe net des projets de pavage entiers. Le support fiable du fournisseur garantit des réparations rapides et une interruption minimale. Il maintient vos calendriers de tests sur la bonne voie pendant la haute saison. Avant d"acheter, demandez au fournisseur quel est le temps de réponse moyen des techniciens de service sur le terrain et où se trouve son entrepôt de pièces de rechange le plus proche.
L"équipement perd naturellement en précision avec le temps. Cette dérive d’étalonnage compromet tous les résultats de tests ultérieurs. Cela conduit à des conceptions de mélanges défectueuses et à des lots d’asphalte rejetés. Vous devez surveiller en permanence la précision des équipements.
Établissez des calendriers de vérification internes stricts pour toutes les machines.
Utilisez des matériaux de référence certifiés pour les contrôles quotidiens ou hebdomadaires.
Exigez un étalonnage annuel tiers ISO 17025 pour une conformité formelle.
Tenir des journaux d’étalonnage détaillés pour les audits de qualité externes.
Les fluctuations de température du laboratoire affectent les équipements sensibles. Les vibrations perturbent les pénétromètres délicats et les bains de ductilité. Une mauvaise mise à la terre électrique entraîne des lectures erratiques du capteur. Les facteurs environnementaux ruinent les procédures de test parfaites.
Mettez en œuvre des contrôles CVC stricts dans votre installation de test.
Maintenez une température ambiante constante toute l’année.
Utilisez des tables antivibratoires lourdes pour les instruments d’analyse délicats.
Assurez une mise à la terre appropriée de tous les équipements électriques pour éviter le bruit du signal.
Isolez les équipements de compactage lourds (comme les marteaux Marshall) des rhéomètres sensibles.
Les équipements complexes présentent des risques d’erreur de l’opérateur. Un personnel non formé générera des données inexactes quelle que soit la qualité de la machine. Les rhéomètres avancés nécessitent une compréhension technique approfondie pour fonctionner correctement.
Exiger une mise en service fournie par le fournisseur pour toutes les nouvelles machines.
Obliger une formation pratique pour chaque technicien de laboratoire.
Soutenez cette formation avec des procédures opérationnelles standard (SOP) claires.
Adaptez ces SOP au modèle de machine et à la version du logiciel spécifiques.
Type d"équipement | Tâche quotidienne | Tâche hebdomadaire | Tâche annuelle |
|---|---|---|---|
Pénétromètre | Nettoyer l"aiguille avec du solvant. | Vérifiez la température du bain-marie avec un thermomètre de référence. | Étalonnage ISO 17025 du minuteur et du profondimètre. |
Machine à ductilité | Vérifiez le niveau et la clarté de l’eau. | Lubrifiez le mécanisme d’entraînement du chariot. | Calibrez les capteurs de vitesse de traction et de température. |
Viscosimètre rotatif | Nettoyez les broches immédiatement après utilisation. | Exécutez la vérification avec un fluide de viscosité standard. | Calibrage en usine du capteur de couple. |
Four d"allumage | Bac de récupération des cendres vide. | Inspectez les éléments chauffants et le joint de porte. | Calibrez la cellule de charge interne et le contrôleur de température. |
La suite optimale d’instruments de test dépend fortement de votre environnement réglementaire spécifique. Votre volume de tests quotidien et vos types de liants dictent vos choix finaux. Les liants standard non modifiés nécessitent des outils différents de ceux de l’asphalte complexe modifié aux polymères. Les équipes achats doivent prioriser les équipements qui garantissent le strict respect des normes. Ensuite, concentrez-vous sur les fonctionnalités d"automatisation qui résolvent les goulots d"étranglement spécifiques de votre flux de travail.
Suivez les étapes suivantes pour améliorer les opérations de votre laboratoire de contrôle qualité :
Vérifiez les capacités actuelles de votre laboratoire par rapport aux exigences et aux normes des projets à venir.
Demandez des fiches techniques et des certificats d’étalonnage auprès des fournisseurs d’équipements présélectionnés.
Organisez des démonstrations d’équipement ou des vérifications de références pour vérifier les performances réelles.
Développer des procédures opérationnelles standard (SOP) spécifiques à la machine avant l"arrivée du nouvel équipement sur le site.
Établir un système de gestion des stocks dédié pour les consommables de test et les fluides d"étalonnage requis.
R : Un nouveau laboratoire de contrôle qualité doit donner la priorité aux instruments de test fondamentaux. Vous avez besoin d"un pénétromètre pour mesurer la dureté du liant. Un appareil à anneau et à bille est requis pour les tests de point de ramollissement. Un testeur de point d’éclair assure la sécurité en mesurant la volatilité. Ces trois instruments couvrent les exigences réglementaires de base pour la classification standard des liants bitumineux.
R : La fréquence d’étalonnage dépend de l’instrument spécifique et du volume d’utilisation. Les techniciens doivent effectuer des vérifications internes quotidiennes ou hebdomadaires à l"aide de matériaux de référence certifiés. Un étalonnage officiel ISO 17025 par un tiers doit avoir lieu chaque année. Cette double approche évite la dérive de l’étalonnage. Il garantit que votre laboratoire reste conforme aux normes de test internationales strictes.
R : Les pénétromètres manuels reposent sur le timing humain et la lecture visuelle. Cela introduit des erreurs de temps de réaction de l’opérateur. Les pénétromètres automatiques éliminent complètement ces variables. Ils disposent de minuteries électroniques et de mécanismes de libération automatique de l"aiguille. Ils fournissent également des lectures numériques de profondeur. Ces fonctionnalités automatisées garantissent une répétabilité parfaite et éliminent les biais humains des résultats des tests.
R : Le bitume est très sensible à la température. Même des variations de température mineures modifient considérablement ses propriétés de traction. Si la température du bain-marie change, le liant s’étirera différemment. Un contrôle strict de la température garantit que l’échantillon se comporte de manière prévisible. Il garantit que les résultats de vos tests de ductilité reflètent avec précision les véritables caractéristiques physiques du liant dans des conditions standardisées.
R : Les fours à allumage offrent des avantages importants en matière de sécurité et d’environnement. Ils brûlent complètement le liant, éliminant ainsi le besoin de solvants toxiques. Cela élimine l’exposition aux produits chimiques dangereux et simplifie la logistique d’élimination. Les extracteurs centrifuges nécessitent des solvants, ce qui complique les protocoles de sécurité des laboratoires. De nombreux laboratoires modernes préfèrent les fours à allumage pour leur efficacité et leur fonctionnement plus propre.
R : L’équipement standard rencontre souvent des difficultés avec le bitume modifié aux polymères. Les PMB possèdent des propriétés rhéologiques complexes. Ils nécessitent des instruments de test spécialisés. Vous avez besoin de rhéomètres à cisaillement dynamique (DSR) ou de viscosimètres rotatifs spécifiques pour évaluer les PMB avec précision. Ces machines avancées appliquent des forces de cisaillement précises. Ils mesurent efficacement le comportement viscoélastique unique des liants modifiés.
