La rupture des chaussées entraîne d’énormes enjeux financiers et structurels pour les municipalités et les entrepreneurs privés. Les températures en chute libre, les charges de trafic élevées et le vieillissement environnemental attaquent constamment les surfaces routières. Ces facteurs conduisent directement à l’orniérage prématuré, à la fatigue structurelle et à la fissuration thermique transversale. De telles pannes provoquent de graves perturbations de la circulation et obligent les services routiers à procéder à des réparations d"urgence. Souvent, ces défauts proviennent d’une teneur inappropriée en liant asphaltique ou de mauvaises propriétés rhéologiques de l’asphalte liquide lui-même.
Les laboratoires d’essais de matériaux et les responsables QA/QC sont confrontés à un défi quotidien distinctif. Ils doivent caractériser avec précision l’asphalte mélangé à chaud (HMA) pour obtenir une conception de mélange appropriée. Cette conception doit répondre aux spécifications strictes du ministère des Transports (DOT) et de Superpave avant le début du pavage. Vous avez besoin d'un équipement précis et fiable pour valider ces matériaux en usine et en laboratoire. Un testeur de liant asphaltique constitue la principale catégorie d’équipement dans ce but précis. Les laboratoires utilisent ces appareils spécialisés pour le contrôle qualité quotidien pendant la production et pour l’analyse médico-légale avancée des chaussées défaillantes.
Application principale : Les testeurs de liant asphaltique sont principalement utilisés pour déterminer la teneur exacte en liant dans les mélanges HMA et pour mesurer les propriétés mécaniques et rhéologiques du liant dans diverses conditions environnementales.
La conformité n"est pas négociable : la sélection de l"équipement doit être strictement alignée sur les normes de test actuelles de l"AASHTO et de l"ASTM (par exemple, Superpave Performance Grading) pour garantir la validité des données pour les projets étatiques et fédéraux.
Diversité des équipements : le terme englobe plusieurs appareils spécialisés, notamment les fours d"allumage, les rhéomètres à cisaillement dynamique (DSR) et les rhéomètres à poutre de flexion (BBR), chacun servant à une phase distincte de caractérisation du liant et de validation de la conception du mélange.
Table des matières
Mesurer le pourcentage exact de liant bitumineux dans un enrobé est absolument nécessaire à la survie d’une chaussée. La teneur en liant influence directement la densité finale de la chaussée, sa durabilité à long terme, les vides d'air cibles et la maniabilité de la construction pour l'équipe de pavage. Si un mélange contient trop de liant, il devient trop plastique et susceptible de former de graves ornières sous le trafic de poids lourds. S’il manque de liant, la chaussée devient cassante et se fissurera prématurément sous les charges de circulation normales. Les laboratoires modernes s'appuient largement sur un testeur de liant asphaltique pour vérifier ces pourcentages avec précision.
Historiquement, les techniciens utilisaient des méthodes d"extraction par solvant chimique impliquant des produits chimiques dangereux comme le trichloréthylène (TCE). Aujourd’hui, l’industrie s’est presque entièrement tournée vers les méthodes d’allumage modernes. Les fours à allumage brûlent complètement le liant à des températures extrêmes, généralement autour de 538 degrés Celsius. Ils mesurent la perte de masse qui en résulte pour déterminer le pourcentage exact de liant. Ce processus laisse l’agrégat nu intact. Les techniciens tamisent ensuite le matériau restant pour évaluer la granulométrie. Cette approche de test sans solvant améliore considérablement la sécurité du laboratoire en éliminant les fumées toxiques. Il garantit également une stricte conformité environnementale en éliminant l’élimination coûteuse des déchets chimiques dangereux.
Le liant bitumineux se comporte différemment selon les températures. Les tests mesurent des propriétés telles que la viscosité, l"élasticité et la résistance à la déformation. Le système Superpave Performance Grading (PG) utilise ces propriétés pour aider à sélectionner des liants pour différents climats.
Les liants utilisés dans les climats froids doivent être suffisamment flexibles pour résister à la fissuration, tandis que les liants utilisés dans les climats chauds doivent avoir une bonne résistance à l’orniérage. Ces tests aident les ingénieurs à sélectionner des liants bitumineux adaptés à la température locale.
Les laboratoires utilisent des tests de vieillissement pour comprendre les performances du liant bitumineux au fil du temps. Les fours à couches minces roulants (RTFO) simulent un vieillissement à court terme pendant le mélange d"asphalte et le pavage, tandis que les cuves de vieillissement sous pression (PAV) simulent un vieillissement en service à plus long terme.
Après vieillissement, le liant peut être testé pour détecter des problèmes courants de chaussée tels que l"orniérage à haute température, la fissuration par fatigue et la fissuration à basse température. Ces tests aident les ingénieurs à évaluer les performances du liant à long terme.
Les fours d"allumage d"asphalte mesurent la teneur en liant et la granulométrie des échantillons d"HMA. Le four brûle le liant bitumineux à haute température et mesure la perte de poids qui en résulte. Un système de pesée interne calcule automatiquement le pourcentage de liant, réduisant ainsi le travail manuel et améliorant l"efficacité des tests. L"agrégat restant peut ensuite être utilisé pour les tests de gradation.
Fonctionnalité | Méthode du four à allumage | Méthode d"extraction par solvant |
|---|---|---|
Vitesse de test | Rapide (30 à 45 minutes) | Lent (2 à 4 heures) |
Risque pour la sécurité | Chaleur élevée/brûlures thermiques | Exposition à des produits chimiques toxiques |
Impact environnemental | Faible (échappement filtré) | Élevé (Élimination des déchets dangereux) |
Niveau d"automatisation | Élevé (cellules de pesée internes) | Faible (lavage et séchage manuels) |
Les rhéomètres de cisaillement dynamique mesurent le module de cisaillement complexe et l"angle de phase des liants bitumineux. Ils testent les matériaux principalement à des températures élevées et intermédiaires. Le DSR caractérise à la fois le comportement visqueux et élastique sous une charge de trafic simulée. Ces données aident les ingénieurs à prédire le potentiel d’orniérage dans l’asphalte frais et la susceptibilité aux fissures de fatigue dans l’asphalte vieilli. L"appareil applique une force de torsion oscillante à un petit échantillon de liant pris en sandwich entre deux plaques métalliques à température contrôlée.
Les techniciens doivent suivre un processus strict de préparation des échantillons pour garantir des lectures DSR précises. Les étapes comprennent :
Chauffez l"asphalte liquide jusqu"à ce qu"il devienne suffisamment fluide pour se verser facilement.
Versez le liant dans des moules en silicone spécialisés pour former des petits boutons.
Placez l"échantillon refroidi sur la plaque Peltier inférieure du rhéomètre.
Abaissez la broche supérieure jusqu"à l"espace de coupe désigné (généralement 0,05 mm au-dessus de l"espace de test final).
Coupez l"excédent de liant au ras du bord de la broche à l"aide d"une spatule chauffante.
Abaissez la broche jusqu"à l"espace de test final pour créer un cylindre parfait avec un léger renflement vers l"extérieur.

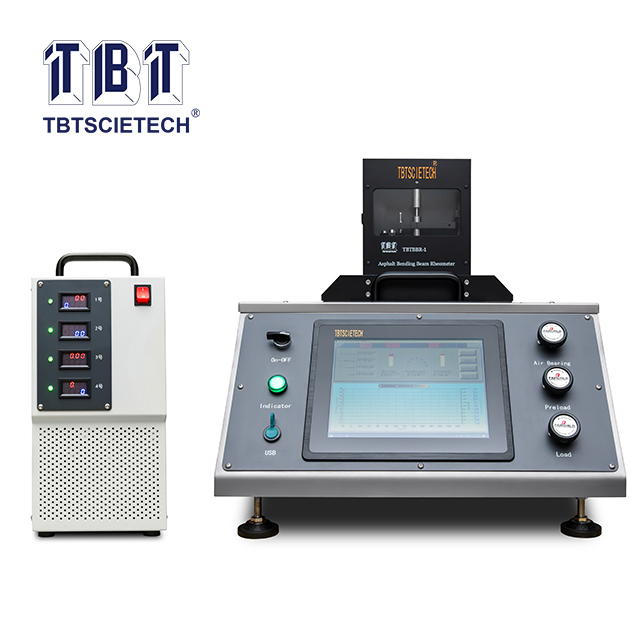

Les rhéomètres à poutre de flexion (BBR) mesurent la rigidité et la flexibilité des liants bitumineux à basses températures. Le BBR applique une charge constante à un petit échantillon d’asphalte et mesure sa flexion au fil du temps.
Les testeurs de tension directe prélèvent un échantillon d’asphalte jusqu’à ce qu’il se brise. Les deux tests aident les laboratoires à évaluer le risque de fissuration à basse température et à sélectionner des liants adaptés aux climats froids.
L’Asphalt Binder Cracking Device (ABCD) évalue le comportement du liant bitumineux à basse température. Lorsque la température baisse, le liant se contracte autour d’un anneau métallique jusqu’à se fissurer. L"appareil enregistre la température et la contrainte au point de fissuration. Cela aide les laboratoires à comparer les liants et à évaluer leur résistance à la fissuration des chaussées à basse température.
Type d"équipement | Fonction principale | Mode de détresse cible | Température d"essai typique |
|---|---|---|---|
Four d"allumage | Mesure la teneur en liant et la gradation | Échec général du mix / Raveling | Élevé (Combustion ~538°C) |
Rhéomètre de cisaillement dynamique (DSR) | Mesure le module de cisaillement et l"angle de phase | Orniérage et fissuration de fatigue | Haut et intermédiaire |
Rhéomètre à poutre courbée (BBR) | Mesure la rigidité au fluage et la déflexion | Fissuration thermique | Extrêmement faible |
Dispositif de craquage de liant asphaltique (ABCD) | Simule une défaillance de contraction thermique | Fissuration à basse température | Extrêmement faible |
L"équipement doit respecter ou dépasser les normes spécifiques de l"industrie pour garantir la validité des données et la conformité légale. Les agences étatiques et fédérales rejetteront catégoriquement les résultats de tests générés à partir d’équipements non conformes ou non vérifiés. Demandez toujours une preuve d’adhésion actuelle à l’ASTM et à l’AASHTO avant de finaliser toute décision d’approvisionnement. Cela garantit que votre laboratoire peut conserver son accréditation AMRL et soumissionner pour des contrats gouvernementaux.
La machine doit prendre en charge des géométries de test standard, des profils de température précis et des taux de chargement spécifiés. Vérifiez que le fabricant fournit des certificats de conformité documentés et traçables. Les normes courantes que vous devez vérifier incluent :
AASHTO T 308 : Méthode d"essai standard pour déterminer la teneur en liant bitumineux des asphaltes mélangés à chaud (HMA) par la méthode d"allumage.
AASHTO T 315 : Méthode standard d"essai pour déterminer les propriétés rhéologiques du liant asphaltique à l"aide d"un rhéomètre de cisaillement dynamique (DSR).
AASHTO T 313 : Méthode standard d"essai pour déterminer la rigidité de fluage en flexion du liant asphaltique à l"aide du rhéomètre à poutre de flexion (BBR).
AASHTO T 240 : Méthode standard d"essai pour l"effet de la chaleur et de l"air sur un film en mouvement de liant asphaltique (essai au four à couche mince roulante).
Un équipement de test fiable doit fournir des résultats cohérents et reproductibles entre les différents opérateurs et laboratoires. Par exemple, un DSR nécessite un contrôle précis de la température, tandis qu"un four à allumage nécessite un système de pesée stable protégé du flux d"air. Les contrôles automatisés peuvent réduire les erreurs humaines et aider les laboratoires à maintenir des résultats de tests cohérents.
Un laboratoire d’essais très occupé doit traiter sans délai un volume élevé d’échantillons AQ/CQ quotidiens. Votre équipement ne peut pas devenir un goulot d’étranglement de production pendant la haute saison de pose. Évaluez soigneusement les capacités de débit et les temps de cycle de chaque appareil. Comparez les temps de combustion actifs de différents fours d"allumage pour voir lequel donne des résultats plus rapides. Vérifiez les capacités de la chambre pour les équipements de conditionnement tels que le RTFO et le PAV pour vous assurer qu"ils peuvent traiter suffisamment d"échantillons simultanément.
Vous devez vous assurer que le laboratoire peut effectuer des tests continus et consécutifs pendant la haute saison estivale de construction. L"évolutivité est importante lorsque les exigences du projet augmentent soudainement. Choisissez des machines offrant des cycles de refroidissement ou de chauffage rapides pour maximiser le renouvellement quotidien des échantillons et maintenir les équipes de pavage approvisionnées en mélange approuvé.
Les équipements de test modernes devraient simplifier la gestion des données. Recherchez des systèmes capables d’exporter les résultats des tests vers les formats de rapport LIMS, USB ou DOT standard. Les fonctionnalités logicielles utiles incluent la génération automatique de rapports, les enregistrements de tests et les outils de diagnostic de base. Ces fonctions réduisent la saisie manuelle des données et aident les techniciens à gérer plus efficacement les résultats des tests.
La mise à niveau des capacités de tests de votre laboratoire nécessite une approche stricte en matière de sélection des équipements et de préparation des installations. Suivez ces étapes spécifiques pour mettre en œuvre efficacement votre nouveau matériel de test :
Vérifiez vos systèmes d"échappement de laboratoire actuels pour confirmer qu"ils répondent aux exigences minimales en CFM pour les fours à allumage à haute température.
Planifiez une consultation directe avec les fabricants d"équipements pour vérifier la conformité AASHTO et ASTM pour vos contrats DOT d"État spécifiques.
Établissez un journal interne dédié pour suivre les facteurs de correction globaux quotidiens et les étalonnages hebdomadaires des cellules de pesée.
Développer un protocole de formation standardisé pour tous les techniciens axé sur la manipulation et le nettoyage en toute sécurité des broches délicates des rhéomètres.
R : Les testeurs de liants analysent le ciment bitumineux liquide lui-même pour déterminer ses propriétés rhéologiques et mécaniques spécifiques. En revanche, un AMPT teste les propriétés mécaniques du mélange asphalte-granulats entièrement compacté. L"AMPT exécute des tests de performances sur le mélange final, tels que l"indice de débit, la courbure semi-circulaire et la tension indirecte.
R : Le four chauffe l"échantillon HMA à des températures extrêmes pour brûler complètement le ciment bitumineux liquide. Il utilise une échelle interne pour mesurer la différence de masse avant et après combustion. Cette perte de masse calcule le pourcentage exact de liant. Le granulat propre restant est ensuite utilisé pour les tests de granulométrie standard.
R : Les propriétés du liant dictent directement la capacité de la chaussée à résister à l"orniérage du trafic intense en été et à la fissuration thermique en hiver. Ces mesures précises constituent la base entière du système Performance Grading (PG). La validation de ces propriétés garantit la durabilité globale du mélange et la longévité de la chaussée.
R : Les agences d"État et fédérales exigent le strict respect de normes de test spécifiques. Les normes primaires incluent AASHTO T 308 pour déterminer la teneur en liant via des méthodes d"allumage. L"AASHTO T 315 régit l"utilisation du rhéomètre à cisaillement dynamique. Les normes ASTM correspondantes s"appliquent également en fonction des exigences spécifiques du projet.
R : Oui. Bien qu"ils soient spécialement conçus pour l"asphalte liquide, certains rhéomètres offrent une polyvalence de test significative. En fonction de la configuration de la broche et de la plage de température, les unités DSR haut de gamme peuvent évaluer d"autres matériaux visqueux. Les laboratoires les utilisent fréquemment pour tester les cires, les graisses lourdes, les matériaux de toiture commerciaux, les aliments et divers produits pharmaceutiques.
R : La fréquence d"étalonnage est strictement dictée par les normes AASHTO et ASTM, ainsi que par les protocoles internes d"assurance qualité du laboratoire. En règle générale, l’équipement nécessite un étalonnage professionnel complet sur une base annuelle. Les techniciens doivent également effectuer des vérifications internes quotidiennes ou hebdomadaires à l"aide de matériaux de référence standard pour garantir une précision continue entre les cycles d"étalonnage formels.
