Tbtlwd-1g
TBTSCIETECH
| État de disponibilité: | |
|---|---|

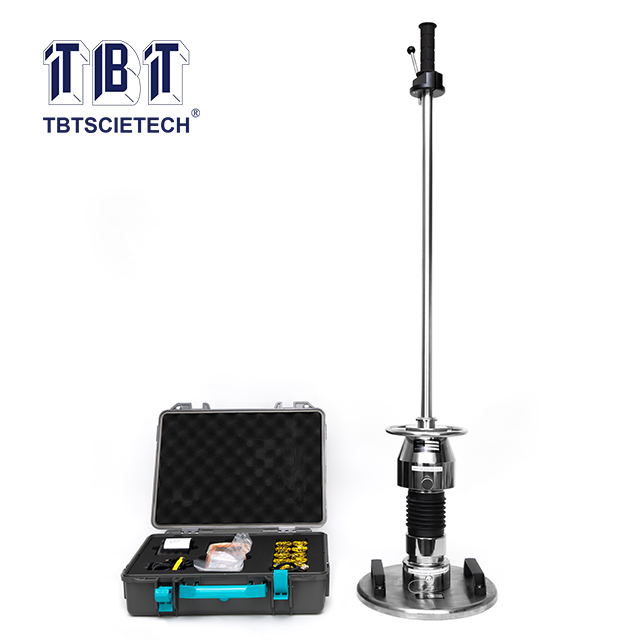

La série TBTLWD Déflectomètre léger est un instruments non destructeurs (NDT), également appelés testeurs de module de déformation dynamique (compteur de déviation du marteau à main levée), il est utilisé pour déterminer la capacité de déviation de la sous-année sous la charge dynamique, évaluant ainsi la capacité de support et la déformation du sous-niveau. Il s'applique à la surveillance et à l'inspection de la qualité de la construction des fondations des chemins de fer, des autoroutes, des aéroports, de la circulation urbaine, des ports, des terminaux et des bâtiments industriels et civils soumis à des charges dynamiques.
Il convient particulièrement à la détection de sections étroites du site, telles que la transition des routes et des ponts (ponceaux) et la détection des épaules, à la fois la base de ligne, etc. Il peut rapidement mesurer la valeur EVD du module de déformation dynamique.
La série TBTLWD Déflectomètre léger est un instruments non destructeurs (NDT), également appelés testeurs de module de déformation dynamique (compteur de déviation du marteau à main levée), il est utilisé pour déterminer la capacité de déviation de la sous-année sous la charge dynamique, évaluant ainsi la capacité de support et la déformation du sous-niveau. Il s'applique à la surveillance et à l'inspection de la qualité de la construction des fondations des chemins de fer, des autoroutes, des aéroports, de la circulation urbaine, des ports, des terminaux et des bâtiments industriels et civils soumis à des charges dynamiques.
Il convient particulièrement à la détection de sections étroites du site, telles que la transition des routes et des ponts (ponceaux) et la détection des épaules, à la fois la base de ligne, etc. Il peut rapidement mesurer la valeur EVD du module de déformation dynamique.
ASTM E2835-11
ASTM E2835-11
1. Des capteurs importés et certains composants sont utilisés pour une précision de test élevée;
2. Utilisez le terminal intelligent pour contrôler le test, qui réalise la collecte de données sans fil (TBTLWD-1GW uniquement);
3. Des tests et des tests rapides faciles qui font un test de point consomment 35S;
4. La valeur EVD est automatiquement calculée et la courbe s'affiche, ce qui est précis et intuitif;
5. Unité principale portative avec micro-imprimante Bluetooth, impression directe sur le site pour assurer des résultats de test précis et objectifs;
6. Interface de transmission USB, facile à connecter avec l'ordinateur;
7. Cet instrument simule l'impact du train sur le sol de la vente d'un sol en conduisant à grande vitesse;
8. Comparé au test de charge statique, il peut refléter la contrainte réelle du sol de fondation.
1. Des capteurs importés et certains composants sont utilisés pour une précision de test élevée;
2. Utilisez le terminal intelligent pour contrôler le test, qui réalise la collecte de données sans fil (TBTLWD-1GW uniquement);
3. Des tests et des tests rapides faciles qui font un test de point consomment 35S;
4. La valeur EVD est automatiquement calculée et la courbe s'affiche, ce qui est précis et intuitif;
5. Unité principale portative avec micro-imprimante Bluetooth, impression directe sur le site pour assurer des résultats de test précis et objectifs;
6. Interface de transmission USB, facile à connecter avec l'ordinateur;
7. Cet instrument simule l'impact du train sur le sol de la vente d'un sol en conduisant à grande vitesse;
8. Comparé au test de charge statique, il peut refléter la contrainte réelle du sol de fondation.
Plage d'utilisation | Type de sol | Divers types de charges mixtes de sol et de terre et de roche avec une taille de particules pas supérieure à 1/4 du diamètre de la plaque de chargement | ||
Gamme | 10MPA≤Evd≤225MPA | |||
Profondeur | 0 ~ 500 mm | |||
Environnement de travail | Température: -10 ℃ ~ 40 ℃ | Humidité: <90% Rh | ||
Dispositif d'acquisition de données |
Ajout de la méthode de chargement | Avec un capteur géophone 1pc Poids: 15 kg, y compris le marteau de 10 kg Valeur de chute de poids de chute: 700 ± 20 mm Impact maximal: 7,07kn Durée d'impact: 18 ± 1 ms | ||
Plaque de chargement | Poids: 15 kg Diamètre: 300 mm Épaisseur: 20 mm | |||
Portable unité principale | Plage de déviation | 0,10 mm ~ 2,00 mm | ||
Capacité | 2000 groupes de données (TBTLWD-1G) Reportez-vous à la configuration du téléphone portable, normalement avec un stockage 10g (TBTLWD-1GW) | |||
Taille d'écran | 3inches (tbtlwd-1g) / 5 pouces (tbtlwd-1gw) | |||
Alimentation électrique | Li-battery de plus de 18 heures (tbtlwd-1g) Selon la batterie du téléphone portable (tbtlwd-1gw) | |||
Afficher | Affichage d'écran (anglais) - TBTLWD-1G Application de téléphone portable (anglais) - TBTLWD-1GW | |||
Transfert de données | Transfert de câble (TBTLWD-1G) Données de transfert WiFi (TBTLWD-1GW) | |||
Imprimante | Connexion | Bluetooth | ||
Emballer |
Casse de transport | Matériau de boîtier intérieur: Plastique d'ingénierie Mesure: environ 420 × 140 × 335 mm Poids: environ 4,5 kg | ||
Matériel de boîtier extérieur: boîtier en alliage en aluminium Mesure: environ 1230 × 400 × 400 mm Poids: environ 56 kg | ||||
Plage d'utilisation | Type de sol | Divers types de charges mixtes de sol et de terre et de roche avec une taille de particules pas supérieure à 1/4 du diamètre de la plaque de chargement | ||
Gamme | 10MPA≤Evd≤225MPA | |||
Profondeur | 0 ~ 500 mm | |||
Environnement de travail | Température: -10 ℃ ~ 40 ℃ | Humidité: <90% Rh | ||
Dispositif d'acquisition de données |
Ajout de la méthode de chargement | Avec un capteur géophone 1pc Poids: 15 kg, y compris le marteau de 10 kg Valeur de chute de poids de chute: 700 ± 20 mm Impact maximal: 7,07kn Durée d'impact: 18 ± 1 ms | ||
Plaque de chargement | Poids: 15 kg Diamètre: 300 mm Épaisseur: 20 mm | |||
Portable unité principale | Plage de déviation | 0,10 mm ~ 2,00 mm | ||
Capacité | 2000 groupes de données (TBTLWD-1G) Reportez-vous à la configuration du téléphone portable, normalement avec un stockage 10g (TBTLWD-1GW) | |||
Taille d'écran | 3inches (tbtlwd-1g) / 5 pouces (tbtlwd-1gw) | |||
Alimentation électrique | Li-battery de plus de 18 heures (tbtlwd-1g) Selon la batterie du téléphone portable (tbtlwd-1gw) | |||
Afficher | Affichage d'écran (anglais) - TBTLWD-1G Application de téléphone portable (anglais) - TBTLWD-1GW | |||
Transfert de données | Transfert de câble (TBTLWD-1G) Données de transfert WiFi (TBTLWD-1GW) | |||
Imprimante | Connexion | Bluetooth | ||
Emballer |
Casse de transport | Matériau de boîtier intérieur: Plastique d'ingénierie Mesure: environ 420 × 140 × 335 mm Poids: environ 4,5 kg | ||
Matériel de boîtier extérieur: boîtier en alliage en aluminium Mesure: environ 1230 × 400 × 400 mm Poids: environ 56 kg | ||||
Non. | Description | Standard / facultatif | Quantité |
1 | Hôte principal | Standard | 1pc |
2 | Contrôleur | Standard | 1pc |
3 | Imprimante avec papier imprimé | Standard | 1pc |
4 | Chargeur | Standard | 1pc |
5 | Manuel d'instructions | Standard | 1pc |
6 | Casse de transport | Standard | 2pcs |
Non. | Description | Standard / facultatif | Quantité |
1 | Hôte principal | Standard | 1pc |
2 | Contrôleur | Standard | 1pc |
3 | Imprimante avec papier imprimé | Standard | 1pc |
4 | Chargeur | Standard | 1pc |
5 | Manuel d'instructions | Standard | 1pc |
6 | Casse de transport | Standard | 2pcs |
