Tbthwd-nj-m
TBTSCIETECH
État de disponibilité: | |
---|---|

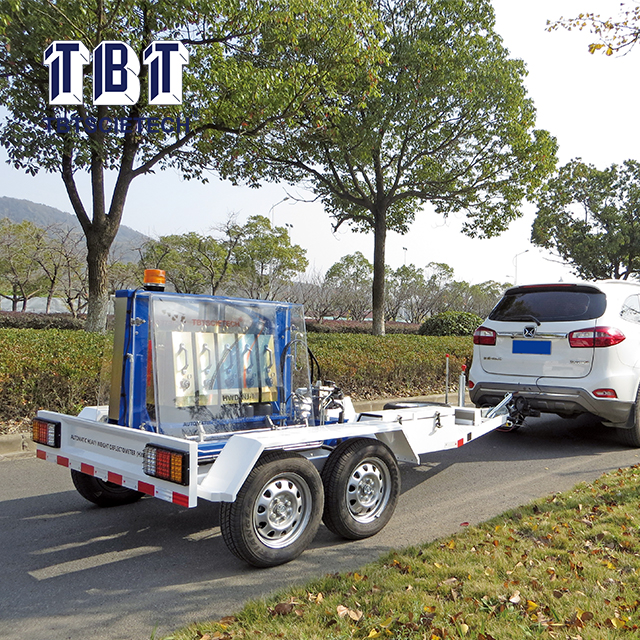

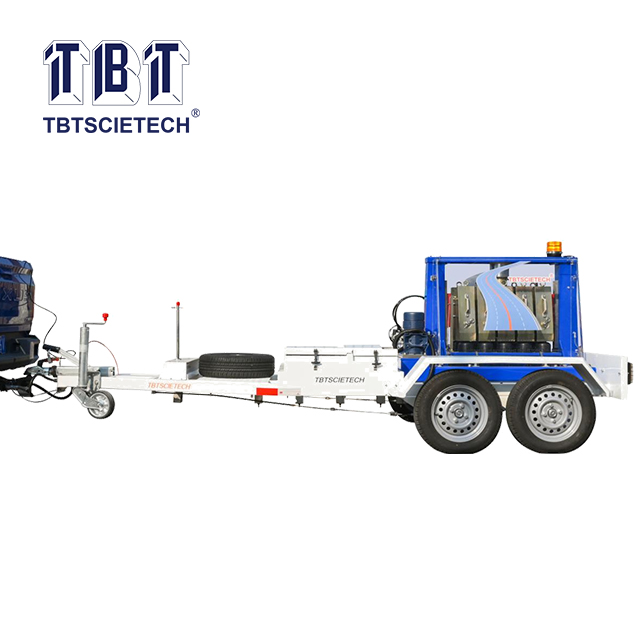

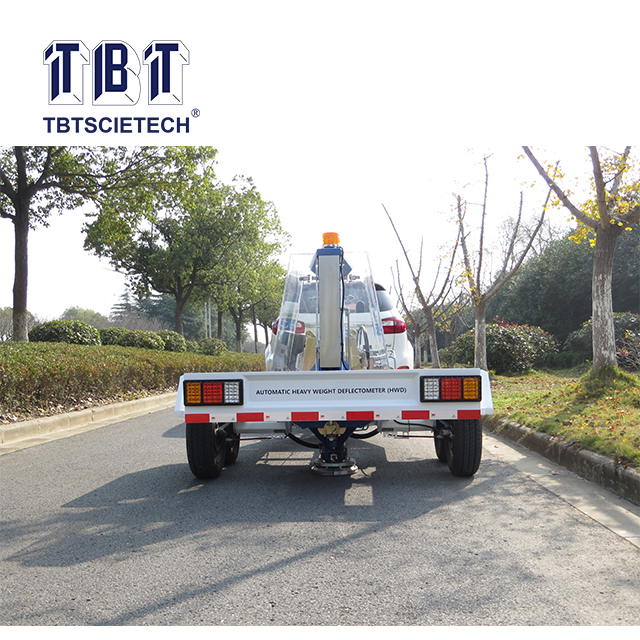

TBTHWD-NJ-M est avec une capacité de chargement forte comparer avec TBTFWD, cette machine est capable de charger une plus grande contrainte afin de simuler le chargement de l'atterrissage des avions qui le rend principalement utilisé pour l'aéroport; Cette machine est également l'un des équipements de test de structure non destructeurs les plus avancés pour la résistance de la surface de la route, pour mesurer la déviation dynamique de la surface de la route et calculer le module de rebond de la surface de la route.
TBTHWD, doit appliquer une quantité connue de contrainte sur la chaussée, puis enregistrer les déviations produites en raison de

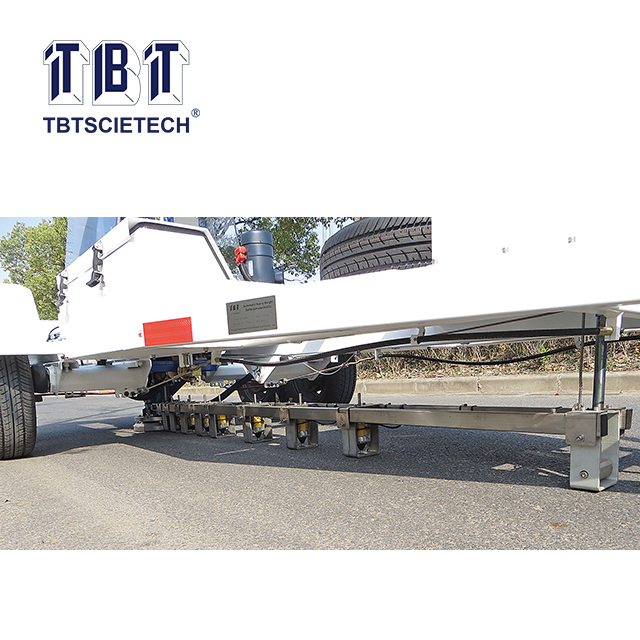

l'impact. La température ambiante et la température de la surface de la chaussée sont automatiquement mesurées par l'équipement tandis que la température de l'asphalte est mesurée manuellement. Avec l'intervalle de points requis, les géophones sont placés sur le faisceau de géophone, pour obtenir la valeur de déviation lors de la force chargée, et sur le logiciel d'acquisition de données, vous pouvez trouver ces valeurs et voir le bassin de déviation.
TBTHWD-NJ-M est avec une capacité de chargement forte comparer avec TBTFWD, cette machine est capable de charger une plus grande contrainte afin de simuler le chargement de l'atterrissage des avions qui le rend principalement utilisé pour l'aéroport; Cette machine est également l'un des équipements de test de structure non destructeurs les plus avancés pour la résistance de la surface de la route, pour mesurer la déviation dynamique de la surface de la route et calculer le module de rebond de la surface de la route.
TBTHWD, doit appliquer une quantité connue de contrainte sur la chaussée, puis enregistrer les déviations produites en raison de
l'impact. La température ambiante et la température de la surface de la chaussée sont automatiquement mesurées par l'équipement tandis que la température de l'asphalte est mesurée manuellement. Avec l'intervalle de points requis, les géophones sont placés sur le faisceau de géophone, pour obtenir la valeur de déviation lors de la force chargée, et sur le logiciel d'acquisition de données, vous pouvez trouver ces valeurs et voir le bassin de déviation.
1. Facile à utiliser, entièrement automatique;
2. 'Operation One-Key ', l'ensemble des tests peuvent être effectués par une personne avec une seule touche sur un ordinateur portable;
3. Mesure rapide, 20 ~ 30 s / point;

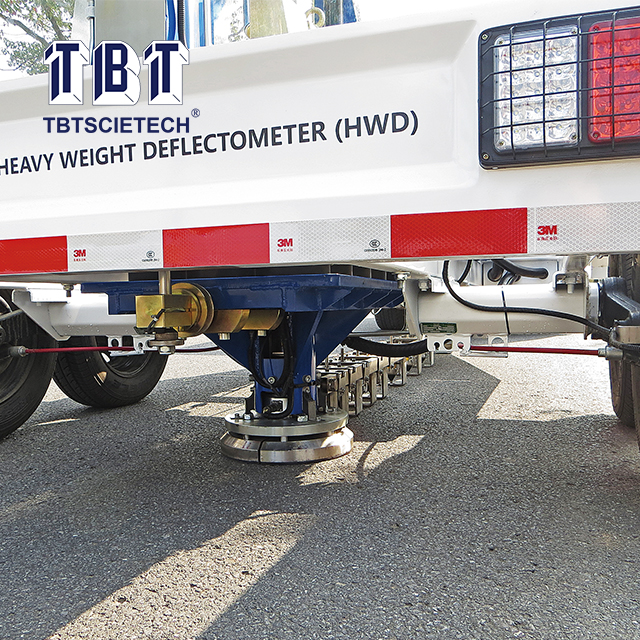

4. Quatre plaque segmentée qui peut mieux s'adapter à la surface de la chaussée inégale;
5. Emplacement GPS automatique; Mesure de surface automatique / température ambiante;
6. Charge de stockage de la batterie: charge par générateur électrique sur le tracteur;
7. Système de verrouillage double: hydraulique / mécanique;
8. Système d'urgence: soulevez la plaque de charge lorsque le système se décompose;
9. Options de fonctionnement: manuel / automatique;
10. Deux caméras: une pour surveiller l'action de la plaque de chargement; un pour se connecter avec un tracteur;
11. Free d'inertie; Tourner / cassure / arrière-lumière synchronisé et avertissement de tête avec le tracteur;
12. été approuvé avec l'étalonnage AASHTO R32;
13. Il peut adopter un logiciel d'analyse tiers avec le format de données de sortie de CSV ou DDX.
1. Facile à utiliser, entièrement automatique;
2. 'Operation One-Key ', l'ensemble des tests peuvent être effectués par une personne avec une seule touche sur un ordinateur portable;
3. Mesure rapide, 20 ~ 30 s / point;
4. Quatre plaque segmentée qui peut mieux s'adapter à la surface de la chaussée inégale;
5. Emplacement GPS automatique; Mesure de surface automatique / température ambiante;
6. Charge de stockage de la batterie: charge par générateur électrique sur le tracteur;
7. Système de verrouillage double: hydraulique / mécanique;
8. Système d'urgence: soulevez la plaque de charge lorsque le système se décompose;
9. Options de fonctionnement: manuel / automatique;
10. Deux caméras: une pour surveiller l'action de la plaque de chargement; un pour se connecter avec un tracteur;
11. Free d'inertie; Tourner / cassure / arrière-lumière synchronisé et avertissement de tête avec le tracteur;
12. été approuvé avec l'étalonnage AASHTO R32;
13. Il peut adopter un logiciel d'analyse tiers avec le format de données de sortie de CSV ou DDX.
ASTM D4694-09, AASHTO R32
ASTM D4694-09, AASHTO R32
Force de chargement | 12 ~ 250kn (max. 320KN) |
Vitesse de déplacement | 0 ~ 120 km / heure |
Test de vitesse par point | Environ 35s |
Type de déviation | Capteur de vitesse électrique aimant |
Quantité du capteur de déviation | 1 ~ 9 PCS sélectionnables (peut être étendu jusqu'à 15 pc) |
Plage de déviation | ± 2500UM |
Précision de déviation | 2% |
Répétabilité de déviation | 1% |
Chargement de la répétabilité | 2% |
Résolution de chargement | 0,1kn, 1kpa |
Plaque de chargement | Plaque D300mm / 4-segment (D450 mm est disponible) |
Plage de mesure de la température | -50 ℃ ~ 100 ℃ / Résistance au platine et infrarouge |
Résolution de température | 0,1 ℃ |
Précision de température | 0,50% |
Précision GPS | ± 5 mètres |
Poids | Environ 1500 kg |
Force de chargement | 12 ~ 250kn (max. 320KN) |
Vitesse de déplacement | 0 ~ 120 km / heure |
Test de vitesse par point | Environ 35s |
Type de déviation | Capteur de vitesse électrique aimant |
Quantité du capteur de déviation | 1 ~ 9 PCS sélectionnables (peut être étendu jusqu'à 15 pc) |
Plage de déviation | ± 2500UM |
Précision de déviation | 2% |
Répétabilité de déviation | 1% |
Chargement de la répétabilité | 2% |
Résolution de chargement | 0,1kn, 1kpa |
Plaque de chargement | Plaque D300mm / 4-segment (D450 mm est disponible) |
Plage de mesure de la température | -50 ℃ ~ 100 ℃ / Résistance au platine et infrarouge |
Résolution de température | 0,1 ℃ |
Précision de température | 0,50% |
Précision GPS | ± 5 mètres |
Poids | Environ 1500 kg |
