Déflectomètre léger LWD

Partager sur:

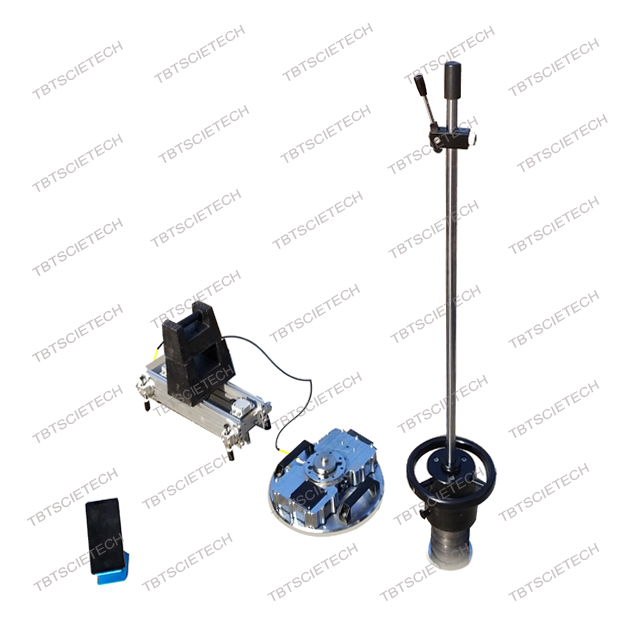

Le déflectomètre léger TBT LWD est une version portable du FWD, avec cellule de chargement et géophones, il peut être utilisé pour tester la chaussée asphaltée et la sous-base ferroviaire, les données obtenues de LWD peuvent être utilisées pour calculer la résistance de plusieurs couches de chaussée. TBTLWD-1 est fabriqué conformément à la norme: norme de l'industrie chinoise JTG E60 - 2008.

  • TBTLWD-1
  • TBTSCIETECH
  • TBTLWD-1

Paramètres

Dispositif de chargement

Marteau: 10,0 kg (15 kg en option, 20kg)

Hauteur de chute maximale700mm

Impact maximal loading : 20kN

Impulsionchargement shape: Demi sinus

Charge d'impulsion de vagueing duration15 ~ 30 ms

Matériau: acier allié galvanisé

Poids15 kg (dont 10 kg de marteau)

la taille1100mm

Chargement board

Diamètre300 mm (en option 200, 450 mm)

Épaisseur20 mm

Matérielacier allié galvanisé

Poids15kg

Règlement électronique (contrôle sans fil)

Loading force plage de mesure25 kN

Chargeing pourprécision de mesure ce<2%

Plage de mesure de déplacement2 mm

Précision de mesure de déplacement<1%

Temps de mesure par point<1 minute

Capteurs pour dispmesure du placement3 pièces (expandable)

Stockage de donnéescapacité2000 données de test de groupe

Source de courantBatterie au lithium

Continuous wotemps de rking12 heures

Plage de température de l'environnement de travail-10 ~ 40 ° C

Plage d'humidité de l'environnement de travailnot plus de 85% HR (sans condensationation)



Fonctions principales:

Test rapidecoefficient de réaction du sol de fondation Kvaleur.

Test rapidemodule élastique de fondation Evaleur.

Évaluez rapidement les niveaux de capacité de transfert conjoint.

Afficher la forme d'onde de chargement etdéplacement.

Planche de chargementconnexion sans filWietéléphone mobile intelligent (via WiFi)pour le transfert de données, avec imprimante blue tooth.

L'application de détail a sonnée:

Chaussée en asphalte, sous-base ferroviaire et sous-niveauxd projets de construction de terrassement.

Inspection de la qualité des sols des fossés.

Inspection de la qualité du coussin de construction.

Trou de pile,inspection de la qualité de la fosse.

Détection du module de déformation du cadre de fondation du bâtiment.
