Tableau radar pénétrant au sol (GPR)

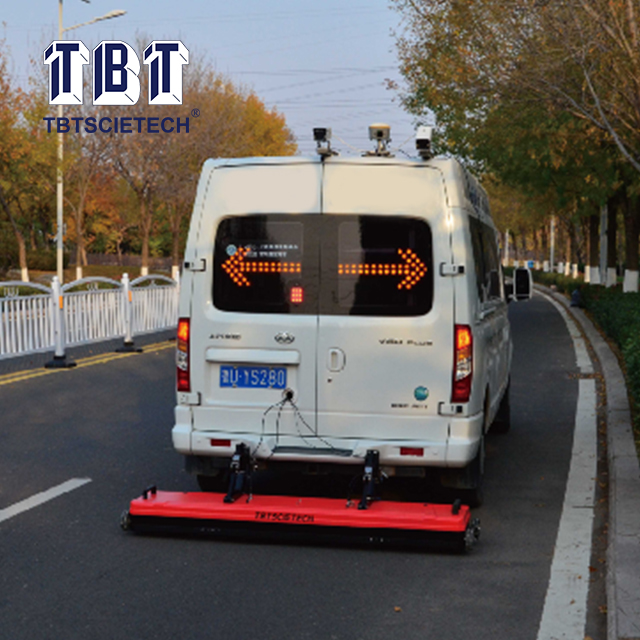

Le radar de la série TBTGPR utilise des ondes électromagnétiques (EM) à haute fréquence (de basse à haute fréquence) pour acquérir des informations souterraines. Le TBTGPR détecte les changements dans les propriétés EM (permittivité diélectrique, conductivité et perméabilité magnétique) qui, dans un cadre géologique, sont fonction du sol et du matériau de la roche, de la teneur en eau et de la densité en vrac. Les données sont normalement acquises à l'aide d'antennes placées sur la surface du sol ou dans le trou de forage ou dans l'air. L'antenne d'émission rayonne des ondes EM qui se propagent dans le sous-sol et se reflètent à partir des limites auxquelles il y a des contrastes de propriété EM. L'antenne GPR réceptrice enregistre les ondes réfléchies sur une plage de temps sélectionnable. Les profondeurs des interfaces réfléchissantes sont calculées à partir des heures d'arrivée dans les données GPR si la vitesse de propagation EM dans le sous-sol peut être estimée ou mesurée.

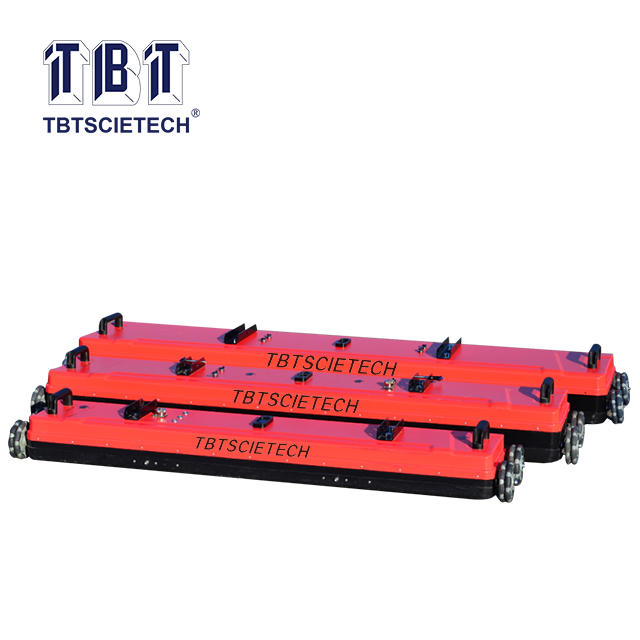

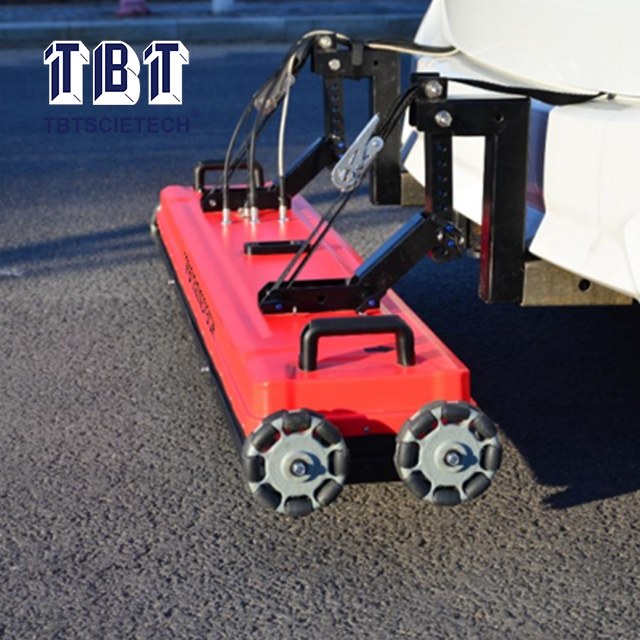

1. Le contrôleur radar et le réseau d'antennes sont intégrés en petite taille et en poids léger, dispose d'une faible consommation d'énergie;

2. Le câble réseau universel est utilisé pour la transmission des données, il est simple, commun et pratique;

3. Alimentation externe compatible 10v-18V;

4. Répartie à fréquence unique et tableau multi-fréquences garantisse entièrement diverses exigences de détection;

5. système d'antenne MIMO avec une densité d'antenne plus élevée et une intégration plus élevée accorde un bon effet d'imagerie;

6. Processus de détection rapide et acquisition de données, meilleure uniformité des canaux et des données de profil avec des intervalles uniques;

7. Le logiciel d'acquisition en temps réel peut être installé dans des ordinateurs portables ou d'autres bornes portables pour un transport et une utilisation pratiques;

8. Le logiciel d'acquisition en temps réel est avec les fonctions de base du filtrage, de la suppression du décalage zéro, de l'élimination de l'arrière-plan et de l'imagerie de tranche 3D en temps réel;

9. Le système ajuste intelligemment les paramètres radar sans fonctionnement manuel;

10. Affichage de vitesse du véhicule en temps réel, alarme excessive et faible alarme du signal GPS;

11. La fonction de relecture de données permet de restaurer complètement le processus d'acquisition;

12. Affichage en temps réel Le profil de tranchage à une profondeur spécifiée sur la voie de détection, le résultat de détection est très clair;

13. Selon les informations de position GPS, affichez automatiquement le locus GPS des données stockées, corrigez la ligne d'enquête prévue selon le locus, pour obtenir une détection complète de la couverture;

14. Le système peut effectuer une interpolation pour les zones découvertes entre les lignes d'enquête pour former des données de couverture complète, puis produire une image panorama.
