Série TBTGPR
TBTSCIETECH
| État de disponibilité: | |
|---|---|

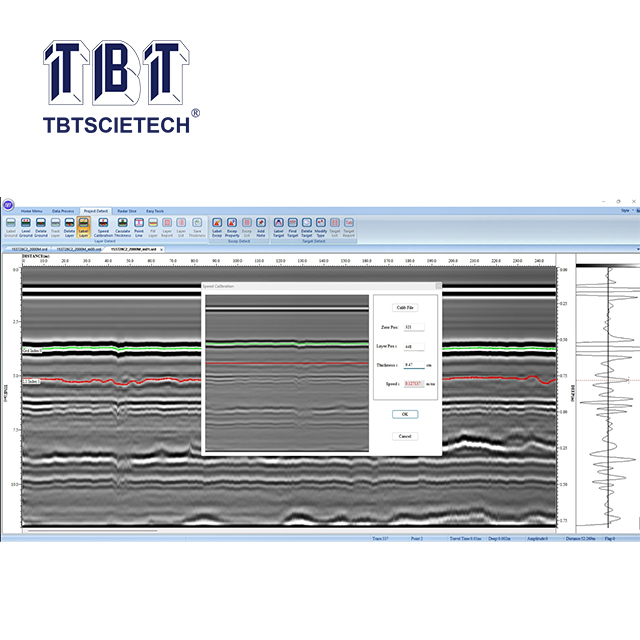

Le radar de la série TBTGPR utilise des ondes électromagnétiques (EM) à haute fréquence (de basse à haute fréquence) pour acquérir des informations souterraines. Le TBTGPR détecte les changements dans les propriétés EM (permittivité diélectrique, conductivité et perméabilité magnétique) qui, dans un cadre géologique, sont fonction du sol et du matériau de la roche, de la teneur en eau et de la densité en vrac. Les données sont normalement acquises à l'aide d'antennes placées sur la surface du sol ou dans le trou de forage ou dans l'air. L'antenne d'émission rayonne des ondes EM qui se propagent dans le sous-sol et se reflètent à partir des limites auxquelles il y a des contrastes de propriété EM. L'antenne GPR réceptrice enregistre les ondes réfléchies sur une plage de temps sélectionnable. Les profondeurs des interfaces réfléchissantes sont calculées à partir des heures d'arrivée dans les données GPR si la vitesse de propagation EM dans le sous-sol peut être estimée ou mesurée.
Le radar de la série TBTGPR utilise des ondes électromagnétiques (EM) à haute fréquence (de basse à haute fréquence) pour acquérir des informations souterraines. Le TBTGPR détecte les changements dans les propriétés EM (permittivité diélectrique, conductivité et perméabilité magnétique) qui, dans un cadre géologique, sont fonction du sol et du matériau de la roche, de la teneur en eau et de la densité en vrac. Les données sont normalement acquises à l'aide d'antennes placées sur la surface du sol ou dans le trou de forage ou dans l'air. L'antenne d'émission rayonne des ondes EM qui se propagent dans le sous-sol et se reflètent à partir des limites auxquelles il y a des contrastes de propriété EM. L'antenne GPR réceptrice enregistre les ondes réfléchies sur une plage de temps sélectionnable. Les profondeurs des interfaces réfléchissantes sont calculées à partir des heures d'arrivée dans les données GPR si la vitesse de propagation EM dans le sous-sol peut être estimée ou mesurée.
Contrôleur GPR | Contrôleur de canaux d ual (max. Jusqu'à 8 canaux) |
canal de travail | 2 canaux (équipés d'un ordinateur portable) |
Bits ADC | 16 bits |
La vitesse de balayage maximum | 512 numérisation / s (le nombre de points d'échantillonnage est de 512) |
Numéro de points d'échantillonnage | 256, 512, 1024, 2048, 4096, 8192 |
Fréquence de transmission maximale | 800 kHz |
Modes de collecte | Mode temps, mode distance et mode de mesure ponctuelle |
Gamme de troubles du temps | 1 ~ 8000ns |
Gamme | -10 dB ~ 160 dB |
Fonctions de traitement en temps réel | Correction zéro déviation, filtrage FIR, filtrage IIR, suppression des arrière-plans, moyenne parmi les façons, recouvrement des données |

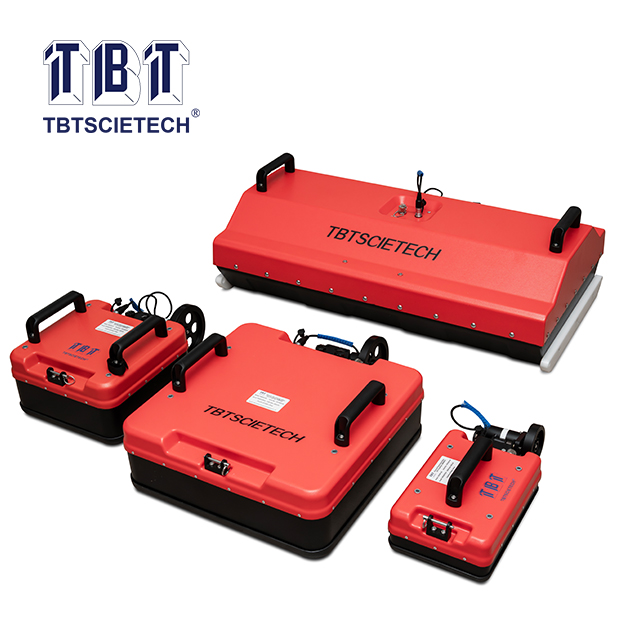

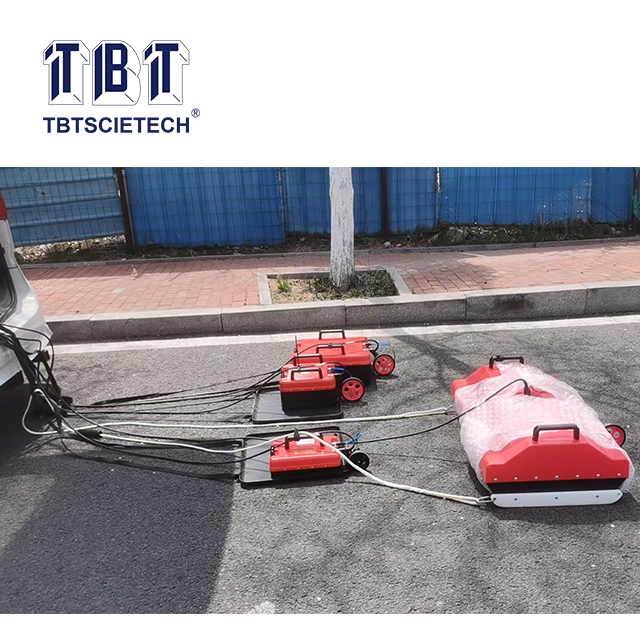

Types d'antennes | Fréquence centrale | Largeur d'impulsion | Plage de profondeur | Profondeur de référence | Applications d'antenne |
Antenne à couplage au sol bordé | 2500 MHz | 0,4 ns | 0,1 ~ 0,3 m | 0,2 m | Structure du bâtiment, couches de chaussée, ingénierie de ponts |
1600 MHz | 0,6 n | 0,2 ~ 0,5 m | 0,4 m | Structure du bâtiment, couches de chaussée, inspection des défauts du pont | |

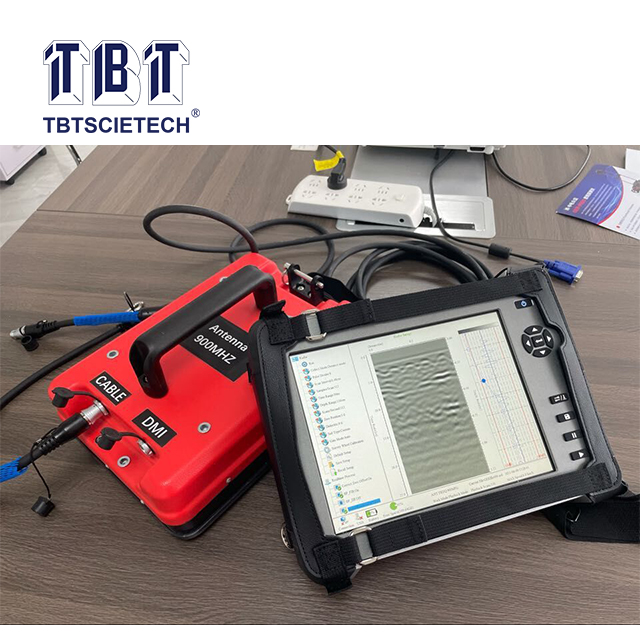

900 MHz | 1.1ns | 0,5 à 1,5 m | 0,7 m | Inspection de la qualité de la doublure du tunnel, inspection de la maladie de la plate-forme | |
400 MHz | 2,5ns | 1 ~ 4m | 2,5 m | Inspection de la qualité de la doublure du tunnel, détection des maladies de la plate-forme, détection des services publics, conservation de l'eau et détection d'ingénierie hydroélectrique | |
200 MHz | 5n | 1 ~ 6m | 4m | Détection des maladies de la plate-forme, inspection de la qualité inversée, détection des services publics, Conservation de l'eau et génie hydroélectrique, enquête géologique | |
100 MHz | 10ns | 1 ~ 30m | 15m | Prévisions avancées pour l'enquête sur la géologie des tunnels, l'enquête minérale, la conservation de l'eau et la détection d'ingénierie hydroélectrique | |
Antenne à couplage moulu | 35 MHz | 2.9N | 1 ~ 40m | 30m | Enquête sur la géologie, enquête minérale, recherche sur les sources d'eau, recherche sur les sols sur les sols et étude de l'épaisseur de la glace / neige |

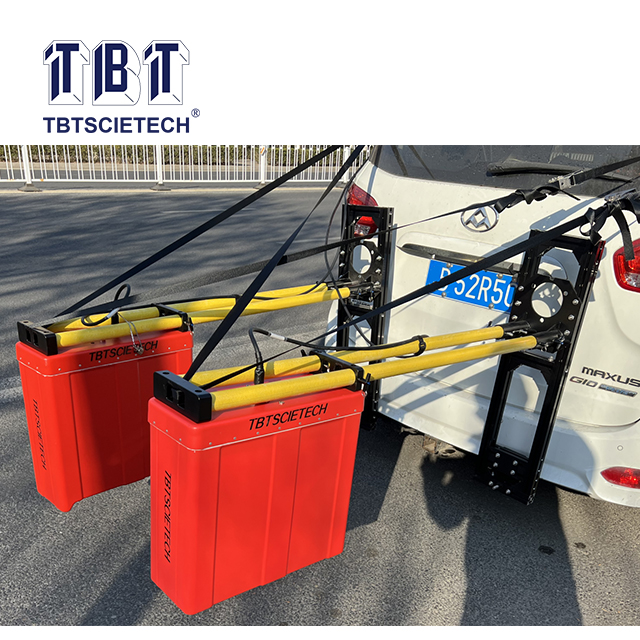

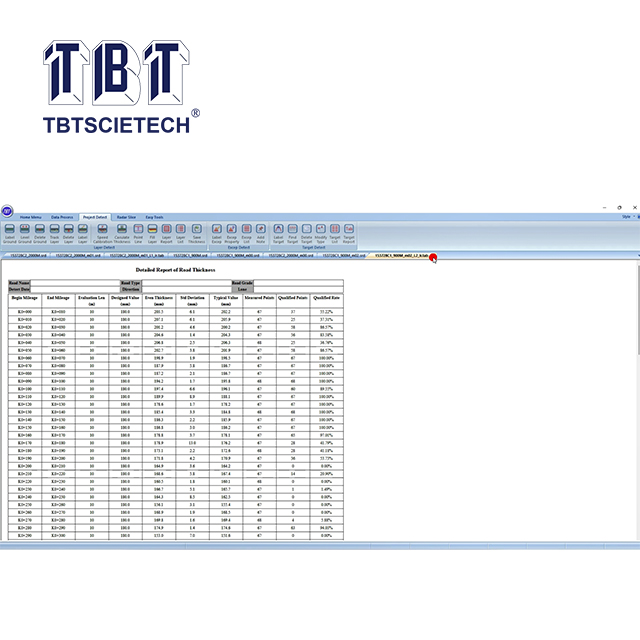

Antenne du klaxon du couplage d'air | 2000 MHz | 0,5 ns | 0,1 ~ 0,5 m | 0,3 m | Couches de la chaussée Détection d'épaisseur à la vitesse de l'autoroute |
1500 MHz | 0,7 n | 0,2 ~ 0,7 m | 0,5 m | Détection d'épaisseur des couches de la chaussée et détection d'épaisseur de couche stabilisée à la vitesse de l'autoroute | |
Remarque importante: La profondeur pénétrante de l'antenne est étroitement liée à la conductivité du milieu, plus la conductivité est élevée, plus la profondeur de pénétration de l'antenne est profonde. La profondeur de pénétration baissera fortement dans l'argile humide. La profondeur de pénétration ci-dessus est dans un état absolu de la valeur théorique; | |||||
