TBTUTM-C
TBTSCIETECH
État de disponibilité: | |
---|---|

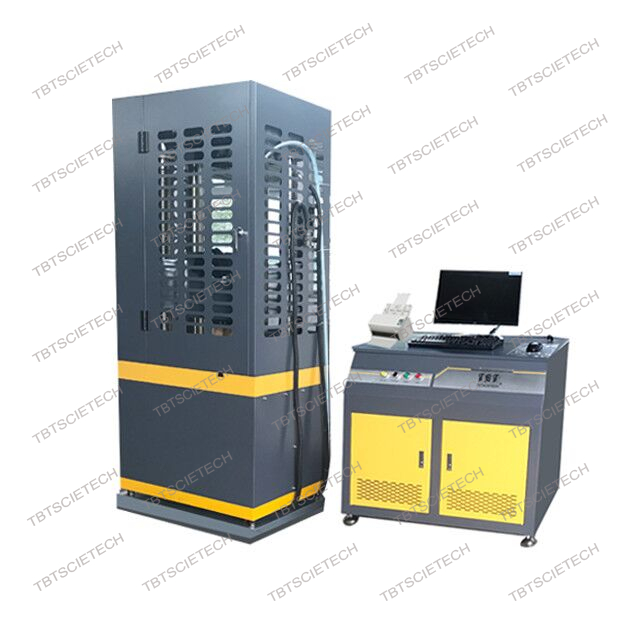

La machine d'essai est principalement conçue pour l'essai de tension, l'essai de compression et essai de flexion du métal, également pour les essais de compression non métalliques, tels que le béton et la pierre.Si les gabarits appropriés sont fournis, il peut être utilisé pour divers tests dans les laboratoires des usines, des collèges et des unités de recherche concernés.
Il est doté d'un chargement hydraulique, d'une mesure électronique de la force, la charge, le processus de test avec courbe peuvent être affichés sur l'écran de l'ordinateur et les données peuvent être enregistrées et imprimées.C'est une protection contre les surcharges.Le cylindre d'huile est installé sur la partie inférieure du cadre principal, qui est adapté pour l'essai de compression et toute l'annexe sera prévue pour les essais technologiques du métal.
La machine d'essai est principalement conçue pour l'essai de tension, l'essai de compression et essai de flexion du métal, également pour les essais de compression non métalliques, tels que le béton et la pierre.Si les gabarits appropriés sont fournis, il peut être utilisé pour divers tests dans les laboratoires des usines, des collèges et des unités de recherche concernés.
Il est doté d'un chargement hydraulique, d'une mesure électronique de la force, la charge, le processus de test avec courbe peuvent être affichés sur l'écran de l'ordinateur et les données peuvent être enregistrées et imprimées.C'est une protection contre les surcharges.Le cylindre d'huile est installé sur la partie inférieure du cadre principal, qui est adapté pour l'essai de compression et toute l'annexe sera prévue pour les essais technologiques du métal.
1. avec un contrôle entièrement automatique qui rend le test plus facile ;
2. Le servocontrôleur avec logiciel peut afficher différents types de courbes, telles que le temps, la force, le déplacement, l'allongement, etc.
1. avec un contrôle entièrement automatique qui rend le test plus facile ;
2. Le servocontrôleur avec logiciel peut afficher différents types de courbes, telles que le temps, la force, le déplacement, l'allongement, etc.
Modèle | TBTUTM-100C | TBTUTM-300C | TBTUTM-600C | TBTUTM-1000C |
Max.Capacité (KN) | 100 | 300 | 600 | 1000 |
Gamme | 2 % à 100 % FS (gamme complète, sans équipement) | |||
Précision de lecture | 1re année(Note 0,5) | |||
Erreur | ±1% (±0,5% ) | |||
Résolution (FS) | 1/200 000 FS (1/300 000 FS) | |||
Numéro de colonne | 4 | 4 | 4 | 6 |
Largeur entre deux colonnes | 345 | 430 | 515 | 510 |
Espace de traction maximum (mm) | 500 | 600 | 600 | 600 |
Espace de compression maximum (mm) | 500 | 600 | 600 | 600 |
Essai de flexion Distance entre deux points (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diamètre de la pince à échantillon rond (mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Épaisseur de la pince à échantillon plat (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Course (mm) | 150 | 200 | ||
Les pistons montent à la vitesse la plus rapide (mm/min) | 100 | 80 | ||
Vitesse de montée du faisceau (mm/min) | 310 | 250 | 250 | 310 |
Erreur relative de lecture du déplacement | ±1% (±0,5% ) | |||
Erreur relative de lecture de déformation | ±1% (±0,5% ) | |||
Capacité du moteur (KW) | 2 | 2.5 | ||
Dimension de l'unité principale (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
Dimension de l'armoire de source d'huile (mm) | 1000×600×910 | |||
Poids net de l'unité principale (Kg) | 600 | 1200 | 1750 | 2200 |
1. température de fonctionnement : 10 ~ 35 C
2. Humidité relative : moins de 80 %
3. Alimentation : 220VAC ou 380VAC
4. La machine doit être placée dans un endroit propre, à l'abri des vibrations, de la corrosion et du champ magnétique.
