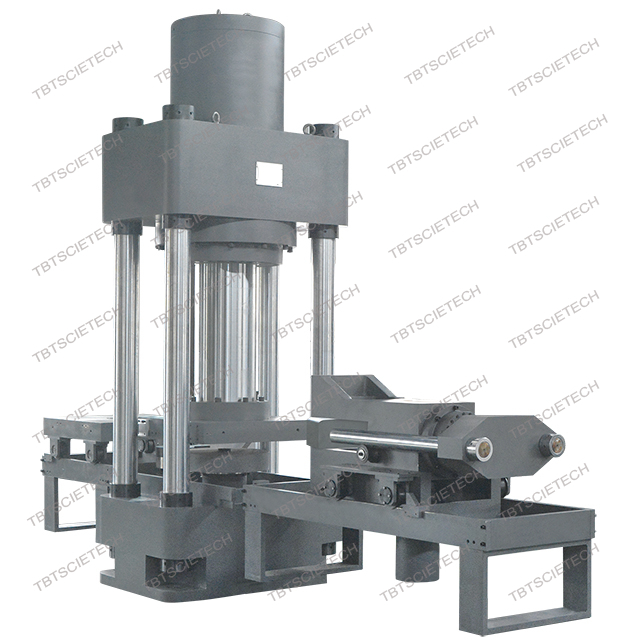

TBTYJ-10000
TBTSCIETECH
État de disponibilité: | |
---|---|
Il s'agit d'un équipement d'essai de matériaux de haute précision qui adopte un entraînement par source d'alimentation hydraulique, une technologie de servocommande électrohydraulique, l'acquisition et le traitement de données informatiques, et peut réaliser un contrôle en boucle fermée et une détection automatique.Sa structure principale est composée d'un châssis principal de test, d'un châssis de cisaillement, d'un châssis de mesure d'angle, d'une source d'huile principale (source d'énergie hydraulique), d'un système de contrôle électrique, etc. La force de test maximale est de 10 000 kN et la précision de la machine de test est de niveau 1.
Il est principalement utilisé pour tester la résistance à la compression axiale et radiale de divers appuis en caoutchouc de dalle de pont et de bassin dans des conditions complexes de résistance à la compression et au cisaillement., Essais de cisaillement et de mécanique des coins ;il peut tester la résistance à la compression, le module d'élasticité à la compression, les performances de liaison au cisaillement, la résistance au vieillissement par cisaillement, le coefficient de frottement, le coin et d'autres tests des roulements en caoutchouc, et peut également tester d'autres matériaux tels que le béton Le module d'élasticité et le test de performance de compression.
La machine d'essai et ses accessoires répondent aux exigences des normes suivantes :
GB/T2611-2007 'Exigences techniques générales pour les machines d'essai'
GB/T3159-2008 'Machine d'essai universelle hydraulique'
JB/T11582-2013 'Machine d'essai de compression et de cisaillement'
GB20688.4-2007 'Roulement en caoutchouc Partie 4 : Roulement en caoutchouc ordinaire '
GB/T17955-2009 'Conditions techniques pour les roulements sphériques'
JT/T4-2004 'Roulement en caoutchouc de plaque de pont routier '
JT/T391-2009 'Roulement en caoutchouc du bassin du pont routier '
TB/T1893-2006 'Roulement en caoutchouc pour plaque de pont ferroviaire'
TB/T2331-2013 'Roulement du bassin du pont ferroviaire'
TB/T3320-2013 'Roulement à billes de pont ferroviaire'
Il s'agit d'un équipement d'essai de matériaux de haute précision qui adopte un entraînement par source d'alimentation hydraulique, une technologie de servocommande électrohydraulique, l'acquisition et le traitement de données informatiques, et peut réaliser un contrôle en boucle fermée et une détection automatique.Sa structure principale est composée d'un châssis principal de test, d'un châssis de cisaillement, d'un châssis de mesure d'angle, d'une source d'huile principale (source d'énergie hydraulique), d'un système de contrôle électrique, etc. La force de test maximale est de 10 000 kN et la précision de la machine de test est de niveau 1.
Il est principalement utilisé pour tester la résistance à la compression axiale et radiale de divers appuis en caoutchouc de dalle de pont et de bassin dans des conditions complexes de résistance à la compression et au cisaillement., Essais de cisaillement et de mécanique des coins ;il peut tester la résistance à la compression, le module d'élasticité à la compression, les performances de liaison au cisaillement, la résistance au vieillissement par cisaillement, le coefficient de frottement, le coin et d'autres tests des roulements en caoutchouc, et peut également tester d'autres matériaux tels que le béton Le module d'élasticité et le test de performance de compression.
La machine d'essai et ses accessoires répondent aux exigences des normes suivantes :
GB/T2611-2007 'Exigences techniques générales pour les machines d'essai'
GB/T3159-2008 'Machine d'essai universelle hydraulique'
JB/T11582-2013 'Machine d'essai de compression et de cisaillement'
GB20688.4-2007 'Roulement en caoutchouc Partie 4 : Roulement en caoutchouc ordinaire '
GB/T17955-2009 'Conditions techniques pour les roulements sphériques'
JT/T4-2004 'Roulement en caoutchouc de plaque de pont routier '
JT/T391-2009 'Roulement en caoutchouc du bassin du pont routier '
TB/T1893-2006 'Roulement en caoutchouc pour plaque de pont ferroviaire'
TB/T2331-2013 'Roulement du bassin du pont ferroviaire'
TB/T3320-2013 'Roulement à billes de pont ferroviaire'
UN. Unité principale
La partie principale de la machine est une structure de cadre verticale à quatre colonnes, qui est principalement composée d'une base, d'une colonne, d'une poutre supérieure, d'un cylindre d'huile principal, d'une plaque de pression supérieure et inférieure, d'un dispositif de levage de plaque de pression inférieure, d'un rail de guidage , un appareil de mesure de déformation, etc.
Structure de rail de guidage segmenté, facile à installer l'éprouvette.
Les plaques de pressage supérieures et inférieures ont une résistance et une rigidité élevées, qui répondent aux exigences des normes pertinentes et garantissent l'exactitude des résultats des tests.
Cellule de charge sous-montée, facile à installer, décharger et entretenir.
B Châssis de cisaillement
La partie de cisaillement est une structure de cadre de force de réaction flottante, qui est principalement composée d'un support de rail de guidage, d'un cylindre de chargement horizontal, d'un cadre de cisaillement, d'un cylindre flottant et d'un dispositif de traînée de cadre de cisaillement.
Le système de traînée électrique peut faire glisser l'ensemble du dispositif de cisaillement pour se déplacer le long de la voie et est équipé d'un dispositif de connexion enfichable, ce qui est pratique pour remplacer la plaque de traction horizontale à diverses fins.
Le dispositif de chargement horizontal de la structure de cadre de force de réaction est facile à calibrer et à vérifier la charge horizontale.
C Support d'angle
La surface de contact de la tige de piston du cylindre à huile et de la plaque d'angle est une structure à tête sphérique et à siège sphérique, et la position de la surface de contact est automatiquement ajustée pendant le test.
D. Armoire à huile
Armoire de source d'huile servo intégrée, composée d'un réservoir d'huile, d'un servomoteur, d'un moteur asynchrone triphasé, d'une pompe à piston, d'une pompe à engrenages importée, d'un filtre, d'un groupe de plaques de soupape, etc. Le système de source d'huile servo a une sortie stable, un faible bruit et une source d'huile armoire L'intégration est élevée, la surface au sol est petite et le fonctionnement et l'observation sont pratiques.
L'armoire de source d'huile dispose de quatre ensembles d'ensembles de pompes à huile indépendants, qui peuvent être sélectionnés en fonction de différents éléments de test pour fonctionner afin de réduire la consommation d'énergie et d'économiser les ressources.
Deux ensembles d'ensembles de pompe à huile de servomoteur, réalisent la charge axiale du cylindre d'huile principal et l'alimentation horizontale du cylindre d'huile de charge de cadre de cisaillement, l'ensemble de pompe à huile de servomoteur peut ajuster automatiquement le volume d'huile de sortie et la vitesse du moteur pendant le test, réduisant la consommation d'énergie et efficace contrôler en même temps la température de l'huile.
Le chargement axial du cylindre d'huile principal adopte la structure à double commande des pompes à huile rapides et lentes, et le levage rapide sans charge et le levage automatique pendant le test sont fournis par deux systèmes d'alimentation en huile indépendants.
E. Système de contrôle
Le système de mesure et de contrôle comprend un ordinateur, chaque capteur de charge, chaque capteur de déplacement, chaque capteur de déformation, un servocontrôleur multicanal et un logiciel, etc., avec une précision de contrôle élevée et une bonne fiabilité.Le système de mesure et de contrôle utilise une interface de communication Ethernet haut débit pour communiquer avec un ordinateur.Il dispose de plusieurs méthodes de contrôle telles que la charge, le déplacement et l'affichage à l'écran de plusieurs courbes d'essai de force d'essai, de déplacement et de déformation.Il peut réaliser une commutation en douceur des formulaires de contrôle et des données multicanaux arbitraires.Lire.
Les données de test sont gérées par une base de données standard et peuvent être consultées à volonté.Il peut réaliser la réanalyse des données de test et des courbes, l'agrandissement partiel et la réédition des données, peut calculer automatiquement diverses propriétés mécaniques du matériau et imprimer un rapport de test complet et une courbe, et peut fournir une interface de données réseau.
Le système de mesure et de contrôle dispose d'une variété de fonctions de protection de limite, telles que : protection contre les surcharges de valeur de force, protection contre la survitesse du canal de force, protection contre les limites du vérin hydraulique, etc.
Le système de mesure et de contrôle peut être programmé par l'utilisateur en fonction des besoins de test, tels que le chargement cyclique, la rétention de la force de test, etc.
UN. Unité principale
La partie principale de la machine est une structure de cadre verticale à quatre colonnes, qui est principalement composée d'une base, d'une colonne, d'une poutre supérieure, d'un cylindre d'huile principal, d'une plaque de pression supérieure et inférieure, d'un dispositif de levage de plaque de pression inférieure, d'un rail de guidage , un appareil de mesure de déformation, etc.
Structure de rail de guidage segmenté, facile à installer l'éprouvette.
Les plaques de pressage supérieures et inférieures ont une résistance et une rigidité élevées, qui répondent aux exigences des normes pertinentes et garantissent l'exactitude des résultats des tests.
Cellule de charge sous-montée, facile à installer, décharger et entretenir.
B Châssis de cisaillement
La partie de cisaillement est une structure de cadre de force de réaction flottante, qui est principalement composée d'un support de rail de guidage, d'un cylindre de chargement horizontal, d'un cadre de cisaillement, d'un cylindre flottant et d'un dispositif de traînée de cadre de cisaillement.
Le système de traînée électrique peut faire glisser l'ensemble du dispositif de cisaillement pour se déplacer le long de la voie et est équipé d'un dispositif de connexion enfichable, ce qui est pratique pour remplacer la plaque de traction horizontale à diverses fins.
Le dispositif de chargement horizontal de la structure de cadre de force de réaction est facile à calibrer et à vérifier la charge horizontale.
C Support d'angle
La surface de contact de la tige de piston du cylindre à huile et de la plaque d'angle est une structure à tête sphérique et à siège sphérique, et la position de la surface de contact est automatiquement ajustée pendant le test.
D. Armoire à huile
Armoire de source d'huile servo intégrée, composée d'un réservoir d'huile, d'un servomoteur, d'un moteur asynchrone triphasé, d'une pompe à piston, d'une pompe à engrenages importée, d'un filtre, d'un groupe de plaques de soupape, etc. Le système de source d'huile servo a une sortie stable, un faible bruit et une source d'huile armoire L'intégration est élevée, la surface au sol est petite et le fonctionnement et l'observation sont pratiques.
L'armoire de source d'huile dispose de quatre ensembles d'ensembles de pompes à huile indépendants, qui peuvent être sélectionnés en fonction de différents éléments de test pour fonctionner afin de réduire la consommation d'énergie et d'économiser les ressources.
Deux ensembles d'ensembles de pompe à huile de servomoteur, réalisent la charge axiale du cylindre d'huile principal et l'alimentation horizontale du cylindre d'huile de charge de cadre de cisaillement, l'ensemble de pompe à huile de servomoteur peut ajuster automatiquement le volume d'huile de sortie et la vitesse du moteur pendant le test, réduisant la consommation d'énergie et efficace contrôler en même temps la température de l'huile.
Le chargement axial du cylindre d'huile principal adopte la structure à double commande des pompes à huile rapides et lentes, et le levage rapide sans charge et le levage automatique pendant le test sont fournis par deux systèmes d'alimentation en huile indépendants.
E. Système de contrôle
Le système de mesure et de contrôle comprend un ordinateur, chaque capteur de charge, chaque capteur de déplacement, chaque capteur de déformation, un servocontrôleur multicanal et un logiciel, etc., avec une précision de contrôle élevée et une bonne fiabilité.Le système de mesure et de contrôle utilise une interface de communication Ethernet haut débit pour communiquer avec un ordinateur.Il dispose de plusieurs méthodes de contrôle telles que la charge, le déplacement et l'affichage à l'écran de plusieurs courbes d'essai de force d'essai, de déplacement et de déformation.Il peut réaliser une commutation en douceur des formulaires de contrôle et des données multicanaux arbitraires.Lire.
Les données de test sont gérées par une base de données standard et peuvent être consultées à volonté.Il peut réaliser la réanalyse des données de test et des courbes, l'agrandissement partiel et la réédition des données, peut calculer automatiquement diverses propriétés mécaniques du matériau et imprimer un rapport de test complet et une courbe, et peut fournir une interface de données réseau.
Le système de mesure et de contrôle dispose d'une variété de fonctions de protection de limite, telles que : protection contre les surcharges de valeur de force, protection contre la survitesse du canal de force, protection contre les limites du vérin hydraulique, etc.
Le système de mesure et de contrôle peut être programmé par l'utilisateur en fonction des besoins de test, tels que le chargement cyclique, la rétention de la force de test, etc.
Force d'essai maximale | 10000KN |
Niveau de précision | Niveau 1 |
Erreur relative de la valeur d'indication | ±1 % |
Plage de mesure efficace | 1%-100%F·S (gamme complète sans bacs) |
Structure | cadre à quatre piliers |
La méthode de réglage de la distance entre les plaques de pressage supérieure et inférieure | réglage du cylindre |
La distance entre les colonnes | 1200mm |
La distance entre les plaques de pressage supérieure et inférieure | 800mm |
Taille de la plaque | 1050mm×1050mm |
Course du piston du cylindre d'huile principal | 800mm |
La vitesse de déplacement du piston du cylindre d'huile principal | 0-100mm/minute |
Plage de mesure de déplacement | 0-1000mm |
Plage de mesure de déformation axiale | 0-20mm |
Plage de mesure de déformation radiale | 0-10mm |
Résolution de mesure de déformation | 0,001 mm |
Dimensions extérieures de l'hôte | 6000mm×1750mm×4580mm |
Taille de l'armoire de la source d'huile | 1400mm×1000mm×1300mm |
Taille de l'armoire de commande | 1100mm×700mm×870mm |
Puissance de toute la machine | 20kW |
Poids du réservoir de source d'huile | 1100 kilogrammes |
Poids de l'armoire de commande | 300 kilogrammes |
Poids de l'hôte | 38000kg |
Pièce d'essai de cisaillement | |
Force de cisaillement horizontale | 2000 KN |
Erreur relative de la valeur d'indication | ±1 % |
Course de piston horizontale | 200mm |
Taille de la plaque de cisaillement | 1050mm×1050mm |
Vitesse d'étirement | 0-100mm/minute |
Plage de mesure de déplacement | 0-200mm |
Résolution de mesure de déplacement | 0,01 mm |
Support d'angle | |
Force d'éjection d'angle | 1000KN |
Erreur relative de la valeur d'indication | ±1 % |
Course de piston d'angle de rotation | 200mm |
Plage de mesure de déplacement | 0-20mm |
Résolution de mesure de déplacement | 0,01 mm |
Force d'essai maximale | 10000KN |
Niveau de précision | Niveau 1 |
Erreur relative de la valeur d'indication | ±1 % |
Plage de mesure efficace | 1%-100%F·S (gamme complète sans bacs) |
Structure | cadre à quatre piliers |
La méthode de réglage de la distance entre les plaques de pressage supérieure et inférieure | réglage du cylindre |
La distance entre les colonnes | 1200mm |
La distance entre les plaques de pressage supérieure et inférieure | 800mm |
Taille de la plaque | 1050mm×1050mm |
Course du piston du cylindre d'huile principal | 800mm |
La vitesse de déplacement du piston du cylindre d'huile principal | 0-100mm/minute |
Plage de mesure de déplacement | 0-1000mm |
Plage de mesure de déformation axiale | 0-20mm |
Plage de mesure de déformation radiale | 0-10mm |
Résolution de mesure de déformation | 0,001 mm |
Dimensions extérieures de l'hôte | 6000mm×1750mm×4580mm |
Taille de l'armoire de la source d'huile | 1400mm×1000mm×1300mm |
Taille de l'armoire de commande | 1100mm×700mm×870mm |
Puissance de toute la machine | 20kW |
Poids du réservoir de source d'huile | 1100 kilogrammes |
Poids de l'armoire de commande | 300 kilogrammes |
Poids de l'hôte | 38000kg |
Pièce d'essai de cisaillement | |
Force de cisaillement horizontale | 2000 KN |
Erreur relative de la valeur d'indication | ±1 % |
Course de piston horizontale | 200mm |
Taille de la plaque de cisaillement | 1050mm×1050mm |
Vitesse d'étirement | 0-100mm/minute |
Plage de mesure de déplacement | 0-200mm |
Résolution de mesure de déplacement | 0,01 mm |
Support d'angle | |
Force d'éjection d'angle | 1000KN |
Erreur relative de la valeur d'indication | ±1 % |
Course de piston d'angle de rotation | 200mm |
Plage de mesure de déplacement | 0-20mm |
Résolution de mesure de déplacement | 0,01 mm |
