Testeur de charge de plaque statique

Partager sur:
sharethis sharing button

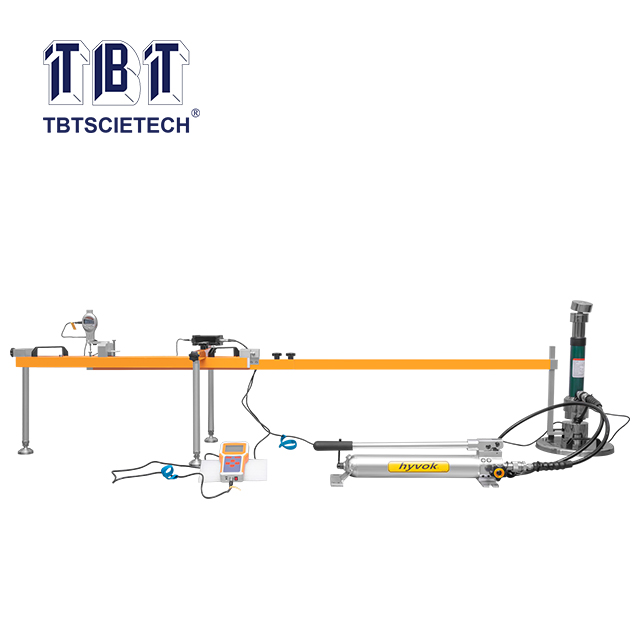

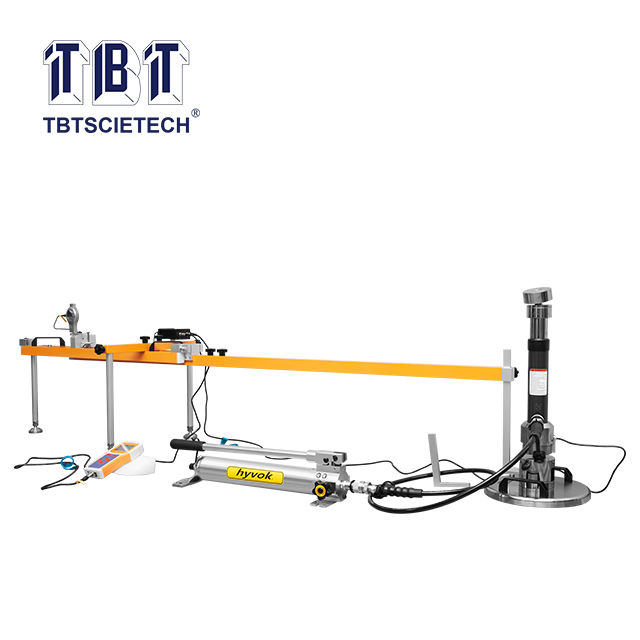

Ce testeur est utilisé pour déterminer la valeur d'affaissement de la plate-forme sous la charge statique, afin d'évaluer la capacité portante et la déformation de la plate-forme.


Il convient au contrôle de la qualité de la construction des fondations des voies ferrées, des autoroutes, des aéroports, des transports urbains, des ports, des terminaux et des bâtiments industriels et civils soumis à des charges statiques.


 Une fois le sol chargé et déchargé pour la première fois à travers la plaque de support de charge circulaire et le dispositif de chargement, la deuxième charge est effectuée, et la contrainte mesurée σ de la plaque de support de charge et la valeur de tassement central correspondante S de la plaque de support de charge permettent de calculer les valeurs des modules de déformation Ev2 et Ev2/Ev1.
  • TBTSPL-EV2

  • TBTSCIETECH

État de disponibilité:


Application

Type de sol

Différents types de charges mixtes sol et terre-roche dont la granulométrie ne dépasse pas 1/4 du diamètre de la plaque d'appui

Tester la profondeur d'influence

0500mm

Environnement de travail

Temp.  -10℃~40℃    humidité  <90 % RH

Unité principale portable

Taille

Taille de l'écran3  pouce

Dimension100×205×40mm

Lesterautour 0,8 kg

Capacité de stockage

400  données de test de groupe

Méthode de transmission des données

 Transmission par câble

Source de courant

Batterie au lithium de grande capacité, le temps de travail est supérieur à 18 heures

Afficher

Écran de l'unité principale portable, basculer l'affichage entre l'interface chinoise et anglaise

Mini-imprimante

De liaison

Impression Bluetooth sans fil

Capteur

Gamme de capteur de pression

100kN

Gamme de capteur de déplacement

25mm  résolution 0,01 mm

Dispositif d'acquisition de données

Plaque de chargement

Diamètre300mm

Épaisseur25mm

Lesterautour 17,5 kg

Dispositif de chargement

Pompe hydroliquecapacité 100kN
tuyau haute pressionlongueur 2m
Tige d'extension de cylindre de pression enfichable

1×40mm1×90mm1 × 120 mm1 × 160 mm2×60mm

Dispositif de test de tassement

Cadre de support à trois points (avec bras de levier rétractable et rotatif, base réglable)

Dimensionautour 2320×570×420mm(LxLxH)
Lesterautour 12,5 kg

Taille du paquet

Unité principale

MatérielPlastiques techniques

Dimensionautour 470×360×170mm

Lesterautour 7.0kg

Cas d'emballage 1

MatérielAlliage d'aluminium

Dimensionautour 1410×510×260mm

Lesterautour 72 kg

Cas d'emballage 2

MatérielAlliage d'aluminium

Dimensionautour 1270×440×230mm

Lesterautour 32 kg
















































Fa principalmanger

  Scapteurs et certains composants sont importé, avec une précision de test élevée et des données de test plus fiables ;

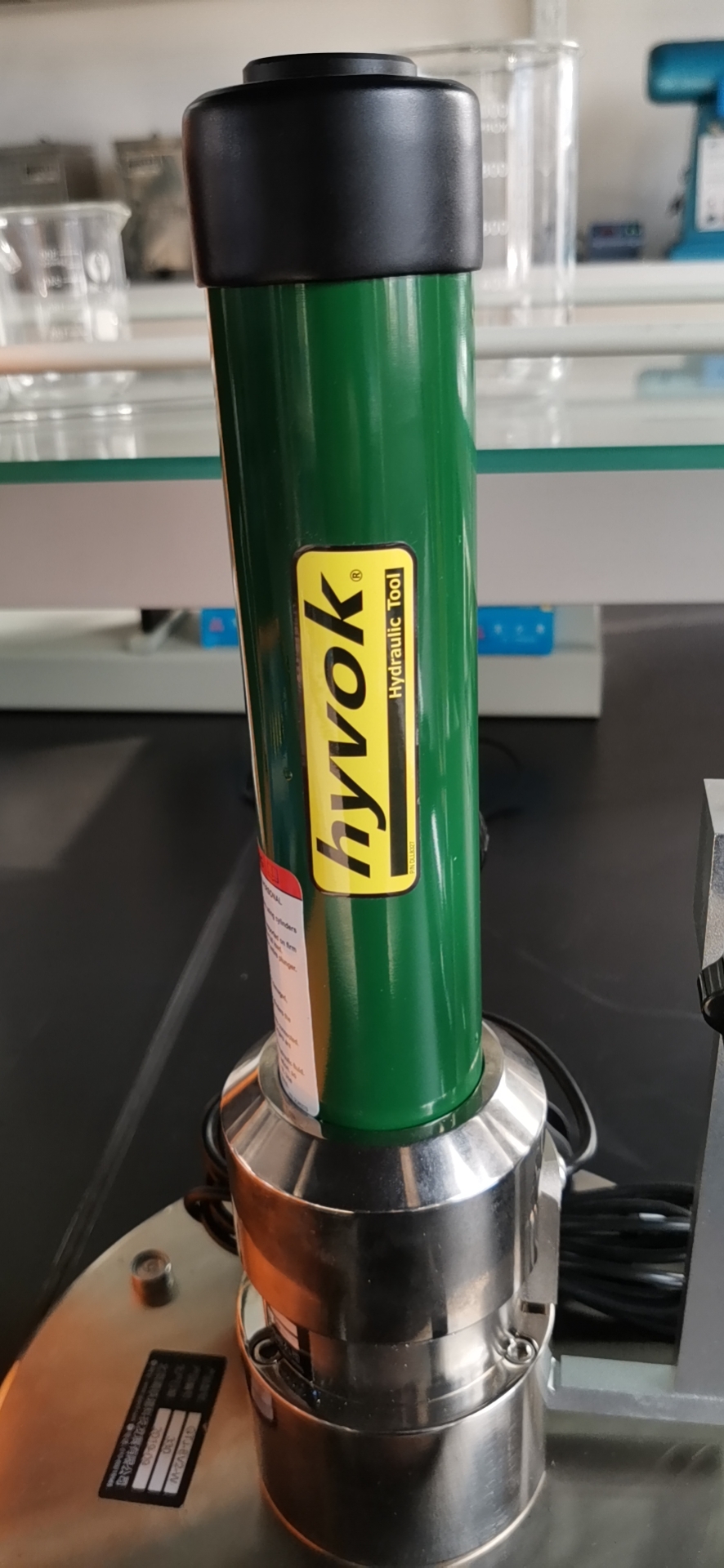

Oil cylindre et pompe manuelle importé de l'étranger,  obtenir des performances exceptionnelles de contrôle de la pression et de stabilisation de la tension ;

 Le dispositif d'acquisition de déplacement adopte des matériaux robustes et une conception de support à trois points, qui possède de fortes capacités antisismiques et anti-vent pour garantir des données précises ;

 Écran LCD en interface anglaise, avec rétro-éclairage, il a une meilleure visibilité dans divers environnements.

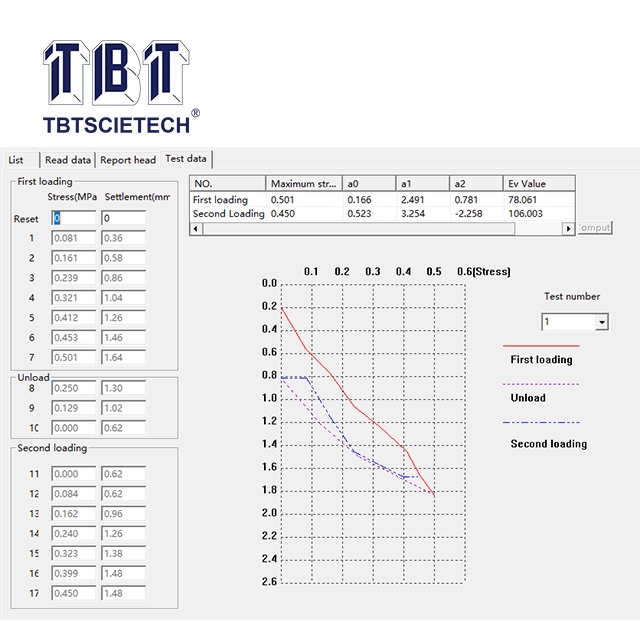

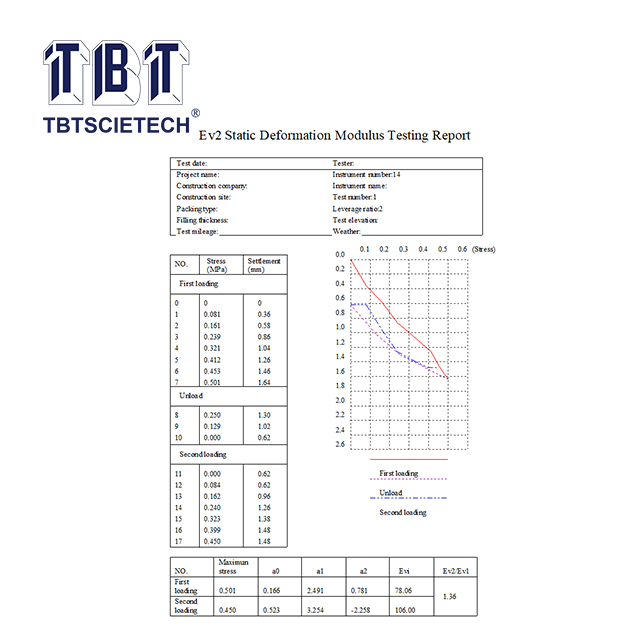

Ev1, Ev2 et Ev2 / Ev1 sont automatiquement calculés et afficher  courbe.

Le portatif unité principale  est équipé d'une mini-imprimante Bluetooth et imprimé directement sur place pour garantir que les résultats des tests sont précis et objectifs.

L'interface de transmission USB est pratique pour la connexion avec un ordinateur.

La fonction d'invite vocale rend l'opération plus pratique.
