TBT-GPR
TBTSCIETECH
| État de disponibilité: | |
|---|---|
Application:

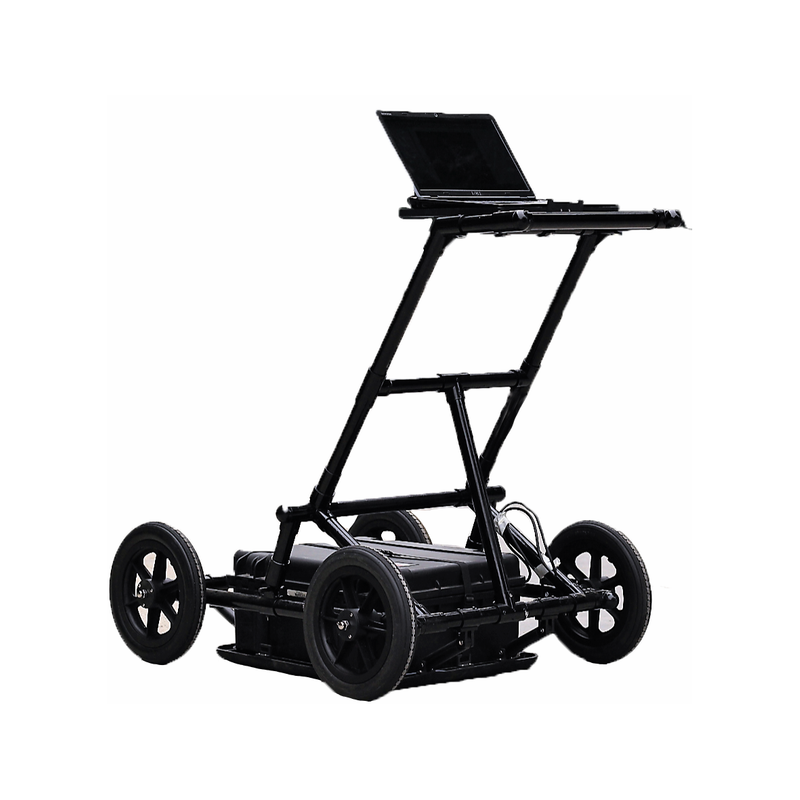

Localisateur de tuyaux mobile d'archéologie Radar à pénétration de sol est utilisé détecter ou identifier l'information de cibles métalliques ou non métalliques dans une certaine profondeur sous terre pour des études techniques, des pipelines municipaux, des ponts routiers et inspections des tunnels. Ce système est idéal pour découvrir les incohérences qui se produisent pendant le processus de pavage, notamment une mauvaise uniformité et des variations importantes de densité.
1. Pipelines municipaux : identifier la distribution de canalisations souterraines métalliques ou non métalliques en cours de construction urbaine.
2.Route et pont : faire étude du corps géologique pour processus de choix d’un site de route ou de pont.Le radar géologique peut détecter toutes sortes de chaussées montrant l'épaisseur de chaque couche mais sans détails sur les matériaux des couches, le radar distingue l'interface des différentes couches en fonction de la constante diélectrique de chaque couche de matériaux.
3. Inspection des tunnels : utilisé pour la prévision des tunnels, l’inspection de la qualité de la construction des tunnels, etc.
4.Enquête technique : identifiez les informations sur les corps géologiques souterrains défectueux tels que le karst, l'effondrement, la zone brisée, etc.
Recommandation d'application :
Type d'antenne | Fréquence d'antenne | Jusqu'en profondeur | Application |
Antenne de blindage monomère | 1 GHz | 0,5 ~ 0,8 m | Détection des défauts du béton, des barres d'acier et des ponts |
400MHz | 1~5 mètres | Inspection d’ingénierie et de revêtement de tunnel, détection de défauts de murs de soutènement | |
200 MHz | 1-10m | Couche peu profonde, ingénierie, pipelines municipaux, exploration environnementale | |
Antennes non blindées | 100MHz | 0~30m | Prévisions avancées des tunnels |
Découvrez notre radar à pénétration de sol pour localisateur de tuyaux mobile d'archéologie, conçu pour une exploration précise du sous-sol.Idéal pour l'archéologie et la localisation de services publics, ce radar avancé offre une précision et une mobilité inégalées, améliorant ainsi l'efficacité du travail sur le terrain.
Le radar à pénétration de sol (GPR) mobile de localisation de tuyaux d'archéologie est un outil avancé pour les enquêtes souterraines.Sa conception mobile et son imagerie haute résolution le rendent idéal pour les études archéologiques et la cartographie des services publics.Ce GPR fournit des données précises et fiables, garantissant une exploration et une analyse efficaces.
Imagerie haute résolution: Fournit des images souterraines claires et détaillées.
Conception mobile: Facile à transporter et à utiliser dans diverses conditions de terrain.
Applications polyvalentes: Convient à la fois aux études archéologiques et à la localisation d'utilitaires.
Interface conviviale: Commandes intuitives pour un fonctionnement efficace.
Présentation du radar à pénétration de sol du localisateur de tuyaux mobile d'archéologie
Le radar à pénétration de sol pour localisateur de tuyaux mobiles d'archéologie est un outil de pointe conçu pour l'exploration détaillée du sous-sol.Ce système GPR mobile est conçu pour les applications de localisation archéologiques et utilitaires, fournissant des images haute résolution et des données fiables.
Imagerie avancée et polyvalence
Imagerie haute résolution: Equipé d'une technologie radar avancée, ce GPR offre des images claires et détaillées des structures souterraines.Cette haute résolution est essentielle pour une cartographie archéologique précise et la détection des utilités.
Mobile et convivial: La conception mobile garantit une facilité de transport et d'utilisation, ce qui la rend adaptée à diverses conditions de terrain.L'interface conviviale permet aux opérateurs de configurer et de mener rapidement des enquêtes, améliorant ainsi l'efficacité globale.
Applications en archéologie et localisation d'utilités
Enquêtes archéologiques: Idéal pour identifier et cartographier les sites archéologiques, ce GPR permet de découvrir des artefacts et des structures enfouis sans fouille invasive.Son imagerie haute résolution facilite la documentation détaillée et l’analyse des résultats.
Localisation des utilitaires: Le GPR est tout aussi efficace pour localiser les services publics souterrains, tels que les canalisations et les câbles.Il fournit des données précises sur l'emplacement et la profondeur des services publics, aidant ainsi à éviter les dommages lors des projets d'excavation et de construction.
Performances et fiabilité
Le radar pénétrant dans le sol pour localisateur de tuyaux mobile d'archéologie est conçu pour offrir des performances constantes dans divers environnements.Sa construction robuste et sa technologie avancée garantissent des résultats fiables, ce qui en fait un outil précieux pour les professionnels de l'archéologie et de la localisation d'utilités.La précision et la mobilité du système améliorent l'efficacité du travail sur le terrain, permettant une exploration souterraine complète.
Q : Quelle est la plage de profondeur de ce GPR ?R : La plage de profondeur varie en fonction des conditions du sol et de la taille de la cible, mais elle varie généralement de quelques centimètres à plusieurs mètres.
Q : Ce GPR peut-il détecter à la fois des objets métalliques et non métalliques ?R : Oui, le GPR peut détecter un large éventail de matériaux, notamment des objets métalliques et non métalliques.
Q : Le système GPR est-il difficile à utiliser ?R : Non, le système GPR est conçu avec une interface intuitive, ce qui le rend convivial et facile à utiliser, même pour ceux qui découvrent la technologie.
Application:
Localisateur de tuyaux mobile d'archéologie Radar à pénétration de sol est utilisé détecter ou identifier l'information de cibles métalliques ou non métalliques dans une certaine profondeur sous terre pour des études techniques, des pipelines municipaux, des ponts routiers et inspections des tunnels. Ce système est idéal pour découvrir les incohérences qui se produisent pendant le processus de pavage, notamment une mauvaise uniformité et des variations importantes de densité.
1. Pipelines municipaux : identifier la distribution de canalisations souterraines métalliques ou non métalliques en cours de construction urbaine.
2.Route et pont : faire étude du corps géologique pour processus de choix d’un site de route ou de pont.Le radar géologique peut détecter toutes sortes de chaussées montrant l'épaisseur de chaque couche mais sans détails sur les matériaux des couches, le radar distingue l'interface des différentes couches en fonction de la constante diélectrique de chaque couche de matériaux.
3. Inspection des tunnels : utilisé pour la prévision des tunnels, l’inspection de la qualité de la construction des tunnels, etc.
4.Enquête technique : identifiez les informations sur les corps géologiques souterrains défectueux tels que le karst, l'effondrement, la zone brisée, etc.
Recommandation d'application :
Type d'antenne | Fréquence d'antenne | Jusqu'en profondeur | Application |
Antenne de blindage monomère | 1 GHz | 0,5 ~ 0,8 m | Détection des défauts du béton, des barres d'acier et des ponts |
400MHz | 1~5 mètres | Inspection d’ingénierie et de revêtement de tunnel, détection de défauts de murs de soutènement | |
200 MHz | 1-10m | Couche peu profonde, ingénierie, pipelines municipaux, exploration environnementale | |
Antennes non blindées | 100MHz | 0~30m | Prévisions avancées des tunnels |
Découvrez notre radar à pénétration de sol pour localisateur de tuyaux mobile d'archéologie, conçu pour une exploration précise du sous-sol.Idéal pour l'archéologie et la localisation de services publics, ce radar avancé offre une précision et une mobilité inégalées, améliorant ainsi l'efficacité du travail sur le terrain.
Le radar à pénétration de sol (GPR) mobile de localisation de tuyaux d'archéologie est un outil avancé pour les enquêtes souterraines.Sa conception mobile et son imagerie haute résolution le rendent idéal pour les études archéologiques et la cartographie des services publics.Ce GPR fournit des données précises et fiables, garantissant une exploration et une analyse efficaces.
Imagerie haute résolution: Fournit des images souterraines claires et détaillées.
Conception mobile: Facile à transporter et à utiliser dans diverses conditions de terrain.
Applications polyvalentes: Convient à la fois aux études archéologiques et à la localisation d'utilitaires.
Interface conviviale: Commandes intuitives pour un fonctionnement efficace.
Présentation du radar à pénétration de sol du localisateur de tuyaux mobile d'archéologie
Le radar à pénétration de sol pour localisateur de tuyaux mobiles d'archéologie est un outil de pointe conçu pour l'exploration détaillée du sous-sol.Ce système GPR mobile est conçu pour les applications de localisation archéologiques et utilitaires, fournissant des images haute résolution et des données fiables.
Imagerie avancée et polyvalence
Imagerie haute résolution: Equipé d'une technologie radar avancée, ce GPR offre des images claires et détaillées des structures souterraines.Cette haute résolution est essentielle pour une cartographie archéologique précise et la détection des utilités.
Mobile et convivial: La conception mobile garantit une facilité de transport et d'utilisation, ce qui la rend adaptée à diverses conditions de terrain.L'interface conviviale permet aux opérateurs de configurer et de mener rapidement des enquêtes, améliorant ainsi l'efficacité globale.
Applications en archéologie et localisation d'utilités
Enquêtes archéologiques: Idéal pour identifier et cartographier les sites archéologiques, ce GPR permet de découvrir des artefacts et des structures enfouis sans fouille invasive.Son imagerie haute résolution facilite la documentation détaillée et l’analyse des résultats.
Localisation des utilitaires: Le GPR est tout aussi efficace pour localiser les services publics souterrains, tels que les canalisations et les câbles.Il fournit des données précises sur l'emplacement et la profondeur des services publics, aidant ainsi à éviter les dommages lors des projets d'excavation et de construction.
Performances et fiabilité
Le radar pénétrant dans le sol pour localisateur de tuyaux mobile d'archéologie est conçu pour offrir des performances constantes dans divers environnements.Sa construction robuste et sa technologie avancée garantissent des résultats fiables, ce qui en fait un outil précieux pour les professionnels de l'archéologie et de la localisation d'utilités.La précision et la mobilité du système améliorent l'efficacité du travail sur le terrain, permettant une exploration souterraine complète.
Q : Quelle est la plage de profondeur de ce GPR ?R : La plage de profondeur varie en fonction des conditions du sol et de la taille de la cible, mais elle varie généralement de quelques centimètres à plusieurs mètres.
Q : Ce GPR peut-il détecter à la fois des objets métalliques et non métalliques ?R : Oui, le GPR peut détecter un large éventail de matériaux, notamment des objets métalliques et non métalliques.
Q : Le système GPR est-il difficile à utiliser ?R : Non, le système GPR est conçu avec une interface intuitive, ce qui le rend convivial et facile à utiliser, même pour ceux qui découvrent la technologie.
Paramètres de performance:
Modèle | Radar géologique série TBT-GPR |
Fréquence d'antenne | 100MHz/200MHz/400MHz/1GHz/2GHz Facultatif |
Fréquence d'échantillonnage | 0.2-100Ghz Réglable |
Plage de la fenêtre horaire | 1ns~200000s, réglable en continu |
Points d'échantillonnage | 512 ~ 8192 échantillons Point/balayage, en option |
Taux de numérisation | 6 ~ 480 numérisations/s, en option |
Conversion A/N | 24 bits |
Heures de travail continues | ≥ 8 heures |
Consommation d'énergie de toute la machine | < 6 po |
Intervalle d'échantillonnage minimal | <2ps |
Mode de mesure | Mesure par point, déclencheur de distance, mesure continue trois types de méthodes de mesure |
Mode d'affichage | Pseudo couleur, forme d'onde empilée ou niveaux de gris |
Température de fonctionnement | -30℃～+70℃ |
Tension de fonctionnement | 11-15V CC |
Distance de transmission de données sans fil | Supérieur à 50 M |
Communications filaires | Ethernet, 100 Mbps |
Lester | ≤ 5kg |
Relatif Service:
Fournit une vérification multiparamètre de la polarisation induite par le spectre pour détecter les anomalies à une certaine profondeur.
Paramètres de performance:
Modèle | Radar géologique série TBT-GPR |
Fréquence d'antenne | 100MHz/200MHz/400MHz/1GHz/2GHz Facultatif |
Fréquence d'échantillonnage | 0.2-100Ghz Réglable |
Plage de la fenêtre horaire | 1ns~200000s, réglable en continu |
Points d'échantillonnage | 512 ~ 8192 échantillons Point/balayage, en option |
Taux de numérisation | 6 ~ 480 numérisations/s, en option |
Conversion A/N | 24 bits |
Heures de travail continues | ≥ 8 heures |
Consommation d'énergie de toute la machine | < 6 po |
Intervalle d'échantillonnage minimal | <2ps |
Mode de mesure | Mesure par point, déclencheur de distance, mesure continue trois types de méthodes de mesure |
Mode d'affichage | Pseudo couleur, forme d'onde empilée ou niveaux de gris |
Température de fonctionnement | -30℃～+70℃ |
Tension de fonctionnement | 11-15V CC |
Distance de transmission de données sans fil | Supérieur à 50 M |
Communications filaires | Ethernet, 100 Mbps |
Lester | ≤ 5kg |
Relatif Service:
Fournit une vérification multiparamètre de la polarisation induite par le spectre pour détecter les anomalies à une certaine profondeur.
Caractéristiques principales:
1, les antennes multibandes en option permettent large gamme d'applications.Ce système d'acquisition radar peut être formé comme fréquence diversifiée centre à travers plusieurs groupes de transmission et antennes de réception équipé dans un seul système, il peut acquérir jusqu'à 8 groupes de fréquences en même temps.Par exemple, un radar de détection de pipeline à double fréquence peut être équipé de deux antennes de 400M + 200M, qui peuvent obtenir des informations peu profondes à haute résolution et des informations profondes à basse résolution en une seule acquisition.
2, la conception compacte tout-en-un intégrée, un poids léger de 23 kg (50 lb) et des matériaux durables et résistants aux intempéries des offres a confortable & Radar facile à diriger qui peut être opéré sur presque tous les terrains, peut être assemblé sur place en 2 minutes et démonté rapidement pour un stockage et un transport faciles.
3, la conception modulaire permet un entretien et une réparation faciles.
4, performances de localisation exceptionnelles avec une bonne résolution jusqu'à 1 mm, collecte et affichage de données en temps réel .Le puissant noyau DSP permet un affichage en temps réel de la carte sous la surface sur un écran LCD à contraste élevé, des améliorations numériques intégrées de la couleur et du gain maximisent la qualité de la localisation. Le filtrage numérique avancé élimine les signaux indésirables et offre une plus grande précision.
5, le mode de localisation unique est activé simplement en inversant le chariot, ce qui fournit un instantané précis des conditions souterraines avec un curseur indiquant la profondeur et l'emplacement de l'utilitaire enterré.
6, le fonctionnement est simple, l'écran LCD avec clavier et menu permet à l'utilisateur d'accéder facilement au noyau DSP.L'enregistrement d'images à une touche facilite le stockage des données, les images peuvent être enregistrées sur des cartes flash et copiées sur un PC via des lecteurs de cartes tiers.
7, l'interface de la carte mémoire permet de mettre à niveau le micrologiciel Radar une fois qu'il est disponible.
8, batterie de super capacité intégrée subventions longue durée de vie de la batterie.
Caractéristiques principales:
1, les antennes multibandes en option permettent large gamme d'applications.Ce système d'acquisition radar peut être formé comme fréquence diversifiée centre à travers plusieurs groupes de transmission et antennes de réception équipé dans un seul système, il peut acquérir jusqu'à 8 groupes de fréquences en même temps.Par exemple, un radar de détection de pipeline à double fréquence peut être équipé de deux antennes de 400M + 200M, qui peuvent obtenir des informations peu profondes à haute résolution et des informations profondes à basse résolution en une seule acquisition.
2, la conception compacte tout-en-un intégrée, un poids léger de 23 kg (50 lb) et des matériaux durables et résistants aux intempéries des offres a confortable & Radar facile à diriger qui peut être opéré sur presque tous les terrains, peut être assemblé sur place en 2 minutes et démonté rapidement pour un stockage et un transport faciles.
3, la conception modulaire permet un entretien et une réparation faciles.
4, performances de localisation exceptionnelles avec une bonne résolution jusqu'à 1 mm, collecte et affichage de données en temps réel .Le puissant noyau DSP permet un affichage en temps réel de la carte sous la surface sur un écran LCD à contraste élevé, des améliorations numériques intégrées de la couleur et du gain maximisent la qualité de la localisation. Le filtrage numérique avancé élimine les signaux indésirables et offre une plus grande précision.
5, le mode de localisation unique est activé simplement en inversant le chariot, ce qui fournit un instantané précis des conditions souterraines avec un curseur indiquant la profondeur et l'emplacement de l'utilitaire enterré.
6, le fonctionnement est simple, l'écran LCD avec clavier et menu permet à l'utilisateur d'accéder facilement au noyau DSP.L'enregistrement d'images à une touche facilite le stockage des données, les images peuvent être enregistrées sur des cartes flash et copiées sur un PC via des lecteurs de cartes tiers.
7, l'interface de la carte mémoire permet de mettre à niveau le micrologiciel Radar une fois qu'il est disponible.
8, batterie de super capacité intégrée subventions longue durée de vie de la batterie.
Applications de programme:
1, mode d'affichage : rendu des couleurs en temps réel, balayage des lignes couleur/échelle de gris, affichage à zone variable/forme d'onde, peut être utilisé en mode de balayage linéaire source de couleur 256A pour indiquer l'amplitude et la polarité du signal.
2, les packages Radar enrichissent l'application du système, en plus d'être équipés d'un logiciel de traitement de données radar dédié, l'utilisateur peut choisir un module logiciel pour effectuer le traitement des données sur PC.
Les modules disponibles en tant que :
2.1 Logiciel de suivi automatique de la couche de surface de l'autoroute : spécialement utilisé pour la détection de l'autoroute, la suppression automatique des interférences.
2.2 La structure de l'autoroute peut être stratifiée et suivie automatiquement pour afficher le nombre de pieu, l'épaisseur de la couche et l'écart d'épaisseur dans la feuille de calcul.
3, boîte à outils d'analyse de la structure : profil de profondeur tridimensionnel, perspective du treillis de renforcement, positionnement du pipeline, trous de construction, affichage des fissures.
4, logiciel d'analyse de structure : Affichage de positionnement de profondeur de distribution de barre en acier, positionnement municipal de distribution de canalisation.
5, logiciel d'analyse de structure et de rouille de pont : Logiciel d'analyse de jugement de corrosion et de distribution de barre d'acier de pont.
Applications de programme:
1, mode d'affichage : rendu des couleurs en temps réel, balayage des lignes couleur/échelle de gris, affichage à zone variable/forme d'onde, peut être utilisé en mode de balayage linéaire source de couleur 256A pour indiquer l'amplitude et la polarité du signal.
2, les packages Radar enrichissent l'application du système, en plus d'être équipés d'un logiciel de traitement de données radar dédié, l'utilisateur peut choisir un module logiciel pour effectuer le traitement des données sur PC.
Les modules disponibles en tant que :
2.1 Logiciel de suivi automatique de la couche de surface de l'autoroute : spécialement utilisé pour la détection de l'autoroute, la suppression automatique des interférences.
2.2 La structure de l'autoroute peut être stratifiée et suivie automatiquement pour afficher le nombre de pieu, l'épaisseur de la couche et l'écart d'épaisseur dans la feuille de calcul.
3, boîte à outils d'analyse de la structure : profil de profondeur tridimensionnel, perspective du treillis de renforcement, positionnement du pipeline, trous de construction, affichage des fissures.
4, logiciel d'analyse de structure : Affichage de positionnement de profondeur de distribution de barre en acier, positionnement municipal de distribution de canalisation.
5, logiciel d'analyse de structure et de rouille de pont : Logiciel d'analyse de jugement de corrosion et de distribution de barre d'acier de pont.
Configuration: (La norme comprend l'antenne et EXCLUT l'ordinateur)
Article | Qtty | Unité | Description | |
1 | Radar intégré à l'antenne | 1 | unité | y compris la boîte d'emballage, les composants de l'émetteur-récepteur |
2 | logiciel d'acquisition et d'analyse en temps réel | 1 | ensemble | sans serrure |
3 | Batterie rechargeable | 1 | ensemble | peut fonctionner en continu pendant plus de 8 heures |
4 | chargeur | 1 | ensemble | peut charger rapidement et charger lentement |
5 | Manuel du produit | 1 | copie | |
6 | Logiciel professionnel de traitement de données | 1 | ensemble | avec chien électronique |
7 | roues de mesure | 1 | ensemble | inclus dans le devis |
8 | chariot professionnel | 1 | pc | inclus dans le devis |
9 | Ordinateur en option | EXCLUS dans le devis |
Configuration: (La norme comprend l'antenne et EXCLUT l'ordinateur)
Article | Qtty | Unité | Description | |
1 | Radar intégré à l'antenne | 1 | unité | y compris la boîte d'emballage, les composants de l'émetteur-récepteur |
2 | logiciel d'acquisition et d'analyse en temps réel | 1 | ensemble | sans serrure |
3 | Batterie rechargeable | 1 | ensemble | peut fonctionner en continu pendant plus de 8 heures |
4 | chargeur | 1 | ensemble | peut charger rapidement et charger lentement |
5 | Manuel du produit | 1 | copie | |
6 | Logiciel professionnel de traitement de données | 1 | ensemble | avec chien électronique |
7 | roues de mesure | 1 | ensemble | inclus dans le devis |
8 | chariot professionnel | 1 | pc | inclus dans le devis |
9 | Ordinateur en option | EXCLUS dans le devis |
