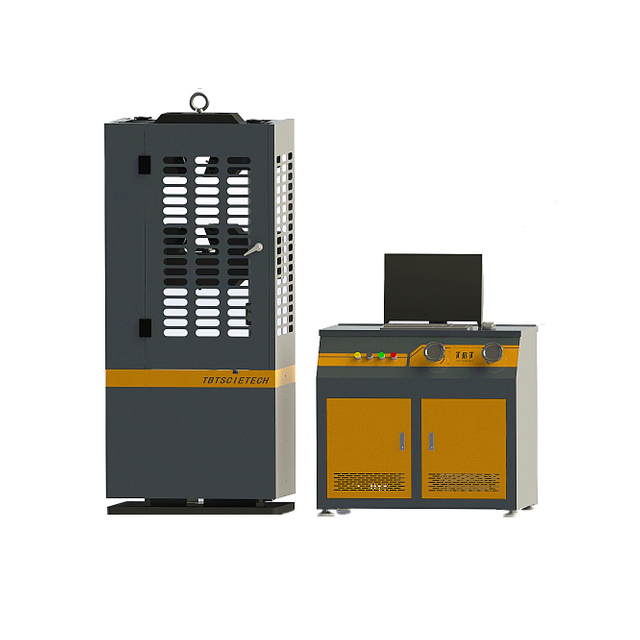

Série TBTUTM-A (WEW-1000B)
TBTSCIETECH
| TBTUTM-100A: | |
|---|---|
| TBTUTM-300A: | |
| TBTUTM-600A: | |
| TBTUTM-1000A: | |
| État de disponibilité: | |
Machine d'essai universelle numérique de compression électronique est principalement conçu pour la traction test, test de compression et test de flexion du métal, également pour non-métal de test de compression, comme le béton et la pierre.Si le bon des gabarits sont fournis, il peut être utilisé pour divers tests dans les laboratoires des moulins, usines, collèges et unités de recherche concernés.
Il est caractérisé par un chargement hydraulique, électronique mesure de la force, la charge, le processus de test avec courbe peut être affiché sur l'écran de l'ordinateur, et les données peuvent être enregistrées et imprimées.C'est une protection contre les surcharges.Le cylindre d'huile est monté sur le bas du châssis principal, qui convient pour l'essai de compression et toute l'annexe sera prévue pour les essais technologiques du métal.
Machine d'essai universelle numérique de compression électronique est principalement conçu pour la traction test, test de compression et test de flexion du métal, également pour non-métal de test de compression, comme le béton et la pierre.Si le bon des gabarits sont fournis, il peut être utilisé pour divers tests dans les laboratoires des moulins, usines, collèges et unités de recherche concernés.
Il est caractérisé par un chargement hydraulique, électronique mesure de la force, la charge, le processus de test avec courbe peut être affiché sur l'écran de l'ordinateur, et les données peuvent être enregistrées et imprimées.C'est une protection contre les surcharges.Le cylindre d'huile est monté sur le bas du châssis principal, qui convient pour l'essai de compression et toute l'annexe sera prévue pour les essais technologiques du métal.
1. Machine équipée d'une protection contre les surcharges et limite, sûr et fiable.
2. Entre le plateau supérieur et le plateau inférieur se trouve l'espace de traction ;Entre le plateau inférieur et la plate-forme se trouve l'espace de compression.
3. La courbe de test et les données peuvent être affichées directement sur l'ordinateur.
4. Le système hydraulique est équipé de composants hydrauliques de haute qualité, pour assurer un fonctionnement stable et à long terme de la machine.
1. Machine équipée d'une protection contre les surcharges et limite, sûr et fiable.
2. Entre le plateau supérieur et le plateau inférieur se trouve l'espace de traction ;Entre le plateau inférieur et la plate-forme se trouve l'espace de compression.
3. La courbe de test et les données peuvent être affichées directement sur l'ordinateur.
4. Le système hydraulique est équipé de composants hydrauliques de haute qualité, pour assurer un fonctionnement stable et à long terme de la machine.
Modèle | TBTUMC-100A | TBTUMC-300A | TBTUMC-600A | TBTUTM-1000A |
Max.capacité (KN) | 100 | 300 | 600 | 1000 |
Gamme | 4 % à 100 % FS (gamme complète, sans équipement) | |||
Précision de lecture | 1re année | |||
Erreur | ±1 % | |||
Résolution (FS) | 1/200000F.S. | |||
Numéro de colonne | 4 | 4 | 4 | 6 |
Largeur entre deux colonnes | 345 | 430 | 515 | 510 |
Espace de traction max (mm) | 500 | 600 | 600 | 600 |
Espace de compression max(mm) | 500 | 600 | 600 | 600 |
Essai de flexion Distance entre deux points (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diamètre de la pince à spécimen rond(mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Épaisseur de la pince à objet plat (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Accident vasculaire cérébral (mm) | 150 | 200 | ||
Les pistons augmentent la vitesse la plus rapide (mm/min） | 100 | 80 | ||
Vitesse de montée du faisceau (mm/min) | 310 | 250 | 250 | 310 |
Erreur relative de lecture de déplacement | ±1 % | |||
Erreur relative de lecture de déformation | ±1 % | |||
Capacité du moteur (KW) | 2 | 2.5 | ||
Dimension de l'unité principale (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
Dimension de l'armoire de la source d'huile (mm) | 1000×600×910 | |||
Poids net de l'unité principale (kg) | 600 | 1200 | 1750 | 2200 |
Poids net de l'armoire de source d'huile (kg) | 250 | |||
Remarque:
1. température de fonctionnement : 10~35C
2. Rhumidité relative : moins de 80 %
3. PAlimentation électrique : 220VAC ou 380VAC
4. MLa machine doit être placée dans un endroit propre, à l'abri des vibrations, de la corrosion et des champs magnétiques.
Modèle | TBTUMC-100A | TBTUMC-300A | TBTUMC-600A | TBTUTM-1000A |
Max.capacité (KN) | 100 | 300 | 600 | 1000 |
Gamme | 4 % à 100 % FS (gamme complète, sans équipement) | |||
Précision de lecture | 1re année | |||
Erreur | ±1 % | |||
Résolution (FS) | 1/200000F.S. | |||
Numéro de colonne | 4 | 4 | 4 | 6 |
Largeur entre deux colonnes | 345 | 430 | 515 | 510 |
Espace de traction max (mm) | 500 | 600 | 600 | 600 |
Espace de compression max(mm) | 500 | 600 | 600 | 600 |
Essai de flexion Distance entre deux points (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diamètre de la pince à spécimen rond(mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Épaisseur de la pince à objet plat (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Accident vasculaire cérébral (mm) | 150 | 200 | ||
Les pistons augmentent la vitesse la plus rapide (mm/min） | 100 | 80 | ||
Vitesse de montée du faisceau (mm/min) | 310 | 250 | 250 | 310 |
Erreur relative de lecture de déplacement | ±1 % | |||
Erreur relative de lecture de déformation | ±1 % | |||
Capacité du moteur (KW) | 2 | 2.5 | ||
Dimension de l'unité principale (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
Dimension de l'armoire de la source d'huile (mm) | 1000×600×910 | |||
Poids net de l'unité principale (kg) | 600 | 1200 | 1750 | 2200 |
Poids net de l'armoire de source d'huile (kg) | 250 | |||
Remarque:
1. température de fonctionnement : 10~35C
2. Rhumidité relative : moins de 80 %
3. PAlimentation électrique : 220VAC ou 380VAC
4. MLa machine doit être placée dans un endroit propre, à l'abri des vibrations, de la corrosion et des champs magnétiques.
Liste de colisage standard
A-1.Unité principale
A-2.Chambre de contrôle
A-3.Imprimante
A-4.Mode d'emploi, Certificat d'étalonnage
A-5.Pack d'accessoires
Pack d'accessoires A-5
un. Mâchoire pour éprouvette ronde D20~40/D40~60mm (4pcs chaque taille)
b. Mâchoire pour spécimen de plaque D-~40mm(4pcs)
c. Plaque de compression D150mm * 1pc
d. Plaque en forme de boule D150mm * 1set
e. Appareil de test de pliage (sans poinçon de pliage)
F. Boulon d'ancrage et écrou M24 x 300 mm * 4 jeux
g. Tube d'huile (6AI-2.8m / 6AI-3.3m, 2pcs chaque taille)
h. Clé hexagonale (4mm / 5mm * 1pc chaque taille)
je. Graisse lithium bisulfure de molybdène
J. joint torique
k. Poinçon de cintrage à froid D50 (ou tête de pression)
Liste de colisage standard
A-1.Unité principale
A-2.Chambre de contrôle
A-3.Imprimante
A-4.Mode d'emploi, Certificat d'étalonnage
A-5.Pack d'accessoires
Pack d'accessoires A-5
un. Mâchoire pour éprouvette ronde D20~40/D40~60mm (4pcs chaque taille)
b. Mâchoire pour spécimen de plaque D-~40mm(4pcs)
c. Plaque de compression D150mm * 1pc
d. Plaque en forme de boule D150mm * 1set
e. Appareil de test de pliage (sans poinçon de pliage)
F. Boulon d'ancrage et écrou M24 x 300 mm * 4 jeux
g. Tube d'huile (6AI-2.8m / 6AI-3.3m, 2pcs chaque taille)
h. Clé hexagonale (4mm / 5mm * 1pc chaque taille)
je. Graisse lithium bisulfure de molybdène
J. joint torique
k. Poinçon de cintrage à froid D50 (ou tête de pression)
