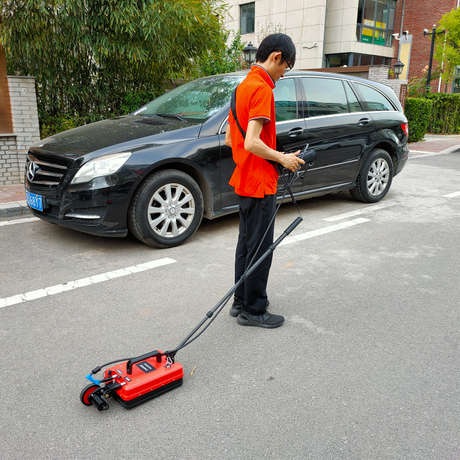

TBT-GPR
TBTSCIETECH
| État de disponibilité: | |
|---|---|
Application:
Le radar pénétrant au sol de la profondeur maximale du Senstivité du LIDAR est utilisé pour détecter ou identifier les informations sur les cibles métalliques ou non métalliques dans une certaine profondeur souterraine pour les enquêtes d'ingénierie, ce qui est un outil d'évaluation de la densité de la densité d'asphalte, notamment une faible variation de la variation de la réduction des inconsissions qui se produisent au cours du processus de piqûre. En détectant ces problèmes, Pavescan RDM 2.0 aide à éviter les échecs prématurés tels que le draginage des routes, la fissuration et la détérioration le long des articulations.
1. Inspection du Tunnel: Utilisé pour la prévision du tunnel, l'inspection de la qualité de la construction du tunnel, etc.
2, Pipelines municipaux: Identifier la distribution des métaux souterrains ou des pipelines non métalliques en cours de construction urbaine.
3, Route et pont: Faites un enquête géologique pour le processus de road ou de pont. Le radar géologique peut détecter toutes sortes de chaussées montrant l'épaisseur de chaque couche mais sans détails de matériau de couche, le radar distingue l'interface de différentes couches en fonction de la constante diélectrique de chaque couche de matériaux.
4. Enquête d'ingénierie: Identifiez les informations des mauvais corps géologiques souterrains tels que le Karst, l'effondrement, la zone brisée, etc.
Recommandation de la demande:
Type d'antenne | Fréquence d'antenne | Jusqu'à la profondeur | Application |
Antenne de blindage monomère | 1 GHz | 0,5 ~ 0,8 M | Détection des défauts du béton, de la barre d'acier et du pont |
400 MHz | 1 ~ 5 m | Ingénierie et inspection de doublure du tunnel, détection de défaut de paroi de soutènement | |
200 MHz | 1-10m | Couche peu profonde, ingénierie, pipelines municipaux, exploration environnementale | |
Antennes non blindées | 100 MHz | 0 ~ 30m | Prévisions d'avance du tunnel |
Le radar pénétrant du sol maximal de profondeur maximale à haute sensibilité lidar se distingue sur le marché en raison de ses caractéristiques avancées et de ses capacités de profondeur inégalées. Vous trouverez ci-dessous une comparaison entre ce produit et d'autres produits similaires disponibles sur le marché:
| Caractéristique | du | concurrent GPR GPR GPR (200 MHz) | LIDAR GPR (scanner 3D) |
|---|---|---|---|
| Profondeur de pénétration maximale | 50 mètres (selon le sol) | 30 mètres | 25 mètres |
| Gamme de fréquences | 100 MHz à 1 GHz | 100 MHz à 200 MHz | 200 MHz à 1 GHz |
| Traitement du signal | Filtrage et analyse avancées | Traitement de base du signal | Traitement avancé du signal |
| Intégration lidar | Oui | Non | Oui |
| Collecte de données en temps réel | Oui | Oui | Oui |
| Poids | 15 kg | 12 kg | 16 kg |
| Note étanche | IP65 | IP64 | IP65 |
| Compatibilité GPS | Oui | Oui | Non |
| Durée de vie de la batterie | 8-10 heures | 6-8 heures | 5-7 heures |
Profondeur de pénétration maximale : la profondeur maximale du lidar à haute sensibilité GPR offre une pénétration plus profonde par rapport aux concurrents, ce qui lui permet de détecter des caractéristiques aussi profondes que 50 mètres, selon les conditions du sol.
Intégration du LiDAR : Contrairement à de nombreux systèmes GPR, le GPR à haute sensibilité LiDAR intègre la technologie LiDAR pour une cartographie de surface améliorée, ce qui est crucial pour les applications archéologiques et environnementales.
Traitement du signal : ce système radar utilise des algorithmes de traitement avancés du signal, qui filtrent le bruit et améliorent la clarté des données souterraines, offrant une précision plus élevée par rapport aux systèmes plus basiques.
Poids et portabilité : Avec une conception relativement légère, ce radar est facile à transporter et à utiliser sur le terrain, ce qui le rend idéal pour les enquêtes sur place.
Application:
Le radar pénétrant au sol de la profondeur maximale du Senstivité du LIDAR est utilisé pour détecter ou identifier les informations sur les cibles métalliques ou non métalliques dans une certaine profondeur souterraine pour les enquêtes d'ingénierie, ce qui est un outil d'évaluation de la densité de la densité d'asphalte, notamment une faible variation de la variation de la réduction des inconsissions qui se produisent au cours du processus de piqûre. En détectant ces problèmes, Pavescan RDM 2.0 aide à éviter les échecs prématurés tels que le draginage des routes, la fissuration et la détérioration le long des articulations.
1. Inspection du Tunnel: Utilisé pour la prévision du tunnel, l'inspection de la qualité de la construction du tunnel, etc.
2, Pipelines municipaux: Identifier la distribution des métaux souterrains ou des pipelines non métalliques en cours de construction urbaine.
3, Route et pont: Faites un enquête géologique pour le processus de road ou de pont. Le radar géologique peut détecter toutes sortes de chaussées montrant l'épaisseur de chaque couche mais sans détails de matériau de couche, le radar distingue l'interface de différentes couches en fonction de la constante diélectrique de chaque couche de matériaux.
4. Enquête d'ingénierie: Identifiez les informations des mauvais corps géologiques souterrains tels que le Karst, l'effondrement, la zone brisée, etc.
Recommandation de la demande:
Type d'antenne | Fréquence d'antenne | Jusqu'à la profondeur | Application |
Antenne de blindage monomère | 1 GHz | 0,5 ~ 0,8 M | Détection des défauts du béton, de la barre d'acier et du pont |
400 MHz | 1 ~ 5 m | Ingénierie et inspection de doublure du tunnel, détection de défaut de paroi de soutènement | |
200 MHz | 1-10m | Couche peu profonde, ingénierie, pipelines municipaux, exploration environnementale | |
Antennes non blindées | 100 MHz | 0 ~ 30m | Prévisions d'avance du tunnel |
Le radar pénétrant du sol maximal de profondeur maximale à haute sensibilité lidar se distingue sur le marché en raison de ses caractéristiques avancées et de ses capacités de profondeur inégalées. Vous trouverez ci-dessous une comparaison entre ce produit et d'autres produits similaires disponibles sur le marché:
| Caractéristique | du | concurrent GPR GPR GPR (200 MHz) | LIDAR GPR (scanner 3D) |
|---|---|---|---|
| Profondeur de pénétration maximale | 50 mètres (selon le sol) | 30 mètres | 25 mètres |
| Gamme de fréquences | 100 MHz à 1 GHz | 100 MHz à 200 MHz | 200 MHz à 1 GHz |
| Traitement du signal | Filtrage et analyse avancées | Traitement de base du signal | Traitement avancé du signal |
| Intégration lidar | Oui | Non | Oui |
| Collecte de données en temps réel | Oui | Oui | Oui |
| Poids | 15 kg | 12 kg | 16 kg |
| Note étanche | IP65 | IP64 | IP65 |
| Compatibilité GPS | Oui | Oui | Non |
| Durée de vie de la batterie | 8-10 heures | 6-8 heures | 5-7 heures |
Profondeur de pénétration maximale : la profondeur maximale du lidar à haute sensibilité GPR offre une pénétration plus profonde par rapport aux concurrents, ce qui lui permet de détecter des caractéristiques aussi profondes que 50 mètres, selon les conditions du sol.
Intégration du LiDAR : Contrairement à de nombreux systèmes GPR, le GPR à haute sensibilité LiDAR intègre la technologie LiDAR pour une cartographie de surface améliorée, ce qui est crucial pour les applications archéologiques et environnementales.
Traitement du signal : ce système radar utilise des algorithmes de traitement avancés du signal, qui filtrent le bruit et améliorent la clarté des données souterraines, offrant une précision plus élevée par rapport aux systèmes plus basiques.
Poids et portabilité : Avec une conception relativement légère, ce radar est facile à transporter et à utiliser sur le terrain, ce qui le rend idéal pour les enquêtes sur place.
Paramètres de performance:
Modèle | Radar géologique de la série TBT-GPR |
Fréquence d'antenne | 100MHz / 200 MHz / 400 MHz / 1 GHz / 2 GHz en option |
Fréquence d'échantillonnage | Réglable de 0,2 à 100 GHz |
Gamme de fenêtres | 1NS ~ 200000s, réglable continu |
Points d'échantillonnage | 512 ~ 8192 Point d'échantillon / scan, facultatif |
Taux de balayage | 6 ~ 480 scan / sec, facultatif |
Conversion A / D | 24 bits |
Heures de travail continues | ≥ 8 heures |
Consommation d'énergie de la machine entière | <6 dans |
Intervalle d'échantillonnage minimum | ＜ 2PS |
Mode de mesure | Mesure par point, déclencheur de distance, mesure continue de trois types de méthodes de mesure |
Mode d'affichage | Pseudo couleur, forme d'onde empilée ou niveaux de gris |
Température de fonctionnement | -30 ℃～ + 70 ℃ |
Tension de fonctionnement | 11-15V DC |
Distance de transmission de données sans fil | Supérieur à 50 m |
Communications câblées | Ethernet, 100 Mbps |
Poids | ≤ 5kg |
Fournit une vérification multi-paramètres de la polarisation induite par le spectre pour l'anomalie de détection à une certaine profondeur.
Chez Nanjing T-Bota Scitech Instruments & Equipment Co., Ltd., la satisfaction du client est une priorité absolue. Nous offrons un service et un soutien complet pour vous assurer que vous tirez le meilleur parti de votre radar pénétrant au sol de profondeur maximale à haute sensibilité lidar:
Support technique : Notre équipe d'experts est disponible pour fournir une assistance technique, que ce soit pour le dépannage, l'installation ou l'optimisation du système radar.
Formation : Nous proposons une formation sur place et à distance pour nous assurer que votre équipe est entièrement équipée pour utiliser efficacement le système GPR.
Entretien : Nous fournissons des services de maintenance réguliers, y compris l'étalonnage du système, les vérifications des batteries et l'optimisation des performances.
Garantie : Le radar pénétrant du sol maximal de la profondeur maximale du lidar est livré avec une garantie standard, assurant la tranquillité d'esprit de nos clients.
Mises à niveau : Nous proposons des mises à niveau logicielles et micrologiciels pour nous assurer que votre système reste à jour avec les dernières avancées technologiques.
Paramètres de performance:
Modèle | Radar géologique de la série TBT-GPR |
Fréquence d'antenne | 100MHz / 200 MHz / 400 MHz / 1 GHz / 2 GHz en option |
Fréquence d'échantillonnage | Réglable de 0,2 à 100 GHz |
Gamme de fenêtres | 1NS ~ 200000s, réglable continu |
Points d'échantillonnage | 512 ~ 8192 Point d'échantillon / scan, facultatif |
Taux de balayage | 6 ~ 480 scan / sec, facultatif |
Conversion A / D | 24 bits |
Heures de travail continues | ≥ 8 heures |
Consommation d'énergie de la machine entière | <6 dans |
Intervalle d'échantillonnage minimum | ＜ 2PS |
Mode de mesure | Mesure par point, déclencheur de distance, mesure continue de trois types de méthodes de mesure |
Mode d'affichage | Pseudo couleur, forme d'onde empilée ou niveaux de gris |
Température de fonctionnement | -30 ℃～ + 70 ℃ |
Tension de fonctionnement | 11-15V DC |
Distance de transmission de données sans fil | Supérieur à 50 m |
Communications câblées | Ethernet, 100 Mbps |
Poids | ≤ 5kg |
Fournit une vérification multi-paramètres de la polarisation induite par le spectre pour l'anomalie de détection à une certaine profondeur.
Chez Nanjing T-Bota Scitech Instruments & Equipment Co., Ltd., la satisfaction du client est une priorité absolue. Nous offrons un service et un soutien complet pour vous assurer que vous tirez le meilleur parti de votre radar pénétrant au sol de profondeur maximale à haute sensibilité lidar:
Support technique : Notre équipe d'experts est disponible pour fournir une assistance technique, que ce soit pour le dépannage, l'installation ou l'optimisation du système radar.
Formation : Nous proposons une formation sur place et à distance pour nous assurer que votre équipe est entièrement équipée pour utiliser efficacement le système GPR.
Entretien : Nous fournissons des services de maintenance réguliers, y compris l'étalonnage du système, les vérifications des batteries et l'optimisation des performances.
Garantie : Le radar pénétrant du sol maximal de la profondeur maximale du lidar est livré avec une garantie standard, assurant la tranquillité d'esprit de nos clients.
Mises à niveau : Nous proposons des mises à niveau logicielles et micrologiciels pour nous assurer que votre système reste à jour avec les dernières avancées technologiques.
Caractéristiques principales:
1, les antennes multi-bandes en option permettent une large plage d'applications. Ce système d'acquisition radar peut être formé en tant que centre de fréquence diversifié à travers plusieurs groupes d' antennes de transmission et de réception équipées dans un seul système, il peut acquérir jusqu'à 8 groupes de fréquences en même temps. Par exemple, un radar de détection de pipeline à double fréquence peut être équipé de deux antennes de 400 m + 200 m, qui peuvent obtenir des informations superficielles à haute résolution et des informations profondes à basse résolution dans une acquisition.
2, la conception compacte tout-en-un intégrée, les 23 kg de poids léger (50 lb) et les matériaux durables et résistants aux intempéries offrent un radar confortable et facile à voler qui peut fonctionner dans presque tous les terrains, peut être assemblé sur place en 2 minutes et démantelé rapide pour un stockage et un transport faciles.
3, la conception modulaire permet de servir facile et d'être réparée.
4, performances de localisation exceptionnelles avec une bonne résolution jusqu'à 1 mm, la collecte et l'affichage des données en temps réel . Le puissant noyau DSP permet un affichage en temps réel de la carte sous-surface sur l'écran LCD à contraste élevé et les améliorations des couleurs numériques intégrées et des gains maximisent la qualité de localisation. Le filtrage numérique avancé élimine les signaux indésirables et fournit une plus grande précision.
5, le mode de localisation unique est activé simplement en inversant le chariot, ce qui fournit un instantané précis des conditions souterraines avec un curseur indique la profondeur et l'emplacement de l'utilité enfouie.
6, le fonctionnement est simple, l'écran LCD avec clavier et menu facile à accéder à l'utilisateur pour accéder au noyau DSP. L'enregistrement d'images à une touche aide le stockage facile des données, les images peuvent être enregistrées sur des cartes flash et copiées sur un PC via des lecteurs de cartes tiers.
7, l'interface FlashCard permet au micrologiciel radar en cours de mise à niveau une fois disponible.
8, la batterie de super-capacité intégrée accorde une longue durée de vie de la batterie.
Caractéristiques principales:
1, les antennes multi-bandes en option permettent une large plage d'applications. Ce système d'acquisition radar peut être formé en tant que centre de fréquence diversifié à travers plusieurs groupes d' antennes de transmission et de réception équipées dans un seul système, il peut acquérir jusqu'à 8 groupes de fréquences en même temps. Par exemple, un radar de détection de pipeline à double fréquence peut être équipé de deux antennes de 400 m + 200 m, qui peuvent obtenir des informations superficielles à haute résolution et des informations profondes à basse résolution dans une acquisition.
2, la conception compacte tout-en-un intégrée, les 23 kg de poids léger (50 lb) et les matériaux durables et résistants aux intempéries offrent un radar confortable et facile à voler qui peut fonctionner dans presque tous les terrains, peut être assemblé sur place en 2 minutes et démantelé rapide pour un stockage et un transport faciles.
3, la conception modulaire permet de servir facile et d'être réparée.
4, performances de localisation exceptionnelles avec une bonne résolution jusqu'à 1 mm, la collecte et l'affichage des données en temps réel . Le puissant noyau DSP permet un affichage en temps réel de la carte sous-surface sur l'écran LCD à contraste élevé et les améliorations des couleurs numériques intégrées et des gains maximisent la qualité de localisation. Le filtrage numérique avancé élimine les signaux indésirables et fournit une plus grande précision.
5, le mode de localisation unique est activé simplement en inversant le chariot, ce qui fournit un instantané précis des conditions souterraines avec un curseur indique la profondeur et l'emplacement de l'utilité enfouie.
6, le fonctionnement est simple, l'écran LCD avec clavier et menu facile à accéder à l'utilisateur pour accéder au noyau DSP. L'enregistrement d'images à une touche aide le stockage facile des données, les images peuvent être enregistrées sur des cartes flash et copiées sur un PC via des lecteurs de cartes tiers.
7, l'interface FlashCard permet au micrologiciel radar en cours de mise à niveau une fois disponible.
8, la batterie de super-capacité intégrée accorde une longue durée de vie de la batterie.
Applications logicielles:
1, Mode d'affichage: rendu couleur en temps réel, balayage de lignes de couleur / gris, affichage de zone / forme d'onde variable, peut être utilisé en mode de balayage linéaire 256A source de couleur pour indiquer l'amplitude et la polarité du signal.
2, les packages radar enrichissent l'application du système, en plus de l'équipage d'un logiciel de traitement de données radar dédié, l'utilisateur peut choisir le module logiciel pour effectuer un traitement des données sur PC.
Les modules disponibles sous le nom de:
2.1 Logiciel de suivi automatique de la couche de surface autoroute: spécialement utilisé pour la détection des autoroutes, la suppression des interférences automatiquement.
2.2 La structure de l'autoroute peut être stratifiée et automatiquement suivie pour montrer le nombre de piles, l'épaisseur de la couche et l'écart d'épaisseur dans le tableur.
3, boîte à outils à balayage de structure: profil de profondeur tridimensionnel, perspective de maillage de renforcement, positionnement du pipeline, trous de construction, fissures montrant.
4, logiciel d'analyse de structure: affichage de positionnement en profondeur de distribution de barre d'acier, positionnement de la distribution des pipelines municipaux.
5, Structure des ponts et logiciels d'analyse de la rouille: Logiciel d'analyse de distribution de barre et de jugement de corrosion en acier en acier.
Applications logicielles:
1, Mode d'affichage: rendu couleur en temps réel, balayage de lignes de couleur / gris, affichage de zone / forme d'onde variable, peut être utilisé en mode de balayage linéaire 256A source de couleur pour indiquer l'amplitude et la polarité du signal.
2, les packages radar enrichissent l'application du système, en plus de l'équipage d'un logiciel de traitement de données radar dédié, l'utilisateur peut choisir le module logiciel pour effectuer un traitement des données sur PC.
Les modules disponibles sous le nom de:
2.1 Logiciel de suivi automatique de la couche de surface autoroute: spécialement utilisé pour la détection des autoroutes, la suppression des interférences automatiquement.
2.2 La structure de l'autoroute peut être stratifiée et automatiquement suivie pour montrer le nombre de piles, l'épaisseur de la couche et l'écart d'épaisseur dans le tableur.
3, boîte à outils à balayage de structure: profil de profondeur tridimensionnel, perspective de maillage de renforcement, positionnement du pipeline, trous de construction, fissures montrant.
4, logiciel d'analyse de structure: affichage de positionnement en profondeur de distribution de barre d'acier, positionnement de la distribution des pipelines municipaux.
5, Structure des ponts et logiciels d'analyse de la rouille: Logiciel d'analyse de distribution de barre et de jugement de corrosion en acier en acier.
Configuration: (La norme comprend l'antenne et exclut l'ordinateur)
Article | Qtty | Unité | Description | |
1 | Radar intégré à l'antenne | 1 | unité | y compris la boîte d'emballage, les composants de l'émetteur-récepteur |
2 | Logiciel d'acquisition et d'analyse en temps réel | 1 | ensemble | sans verrouillage |
3 | batterie rechargeable | 1 | ensemble | peut fonctionner en continu pendant plus de 8 heures |
4 | chargeur | 1 | ensemble | peut charger rapidement et charger lentement |
5 | manuel du produit | 1 | copie | |
6 | Logiciel de traitement des données professionnelles | 1 | ensemble | avec un chien électronique |
7 | Roues de mesure | 1 | ensemble | inclus dans la citation |
8 | chariot professionnel | 1 | PC | inclus dans la citation |
9 | Ordinateur facultatif | Exclu de citation |
Le radar pénétrant du sol maximal à haute sensibilité lidar représente le bord de pointe de la technologie d'exploration souterraine. Avec sa combinaison de sensibilité élevée, de pénétration profonde et d'intégration LiDAR, il fournit aux professionnels de diverses industries les données les plus détaillées, précises et fiables disponibles. Que ce soit pour l'archéologie, les évaluations environnementales ou le génie civil, ce système GPR offre des performances et une valeur inégalées, ce qui en fait un outil essentiel pour toute enquête ou enquête sur le terrain.
Configuration: (La norme comprend l'antenne et exclut l'ordinateur)
Article | Qtty | Unité | Description | |
1 | Radar intégré à l'antenne | 1 | unité | y compris la boîte d'emballage, les composants de l'émetteur-récepteur |
2 | Logiciel d'acquisition et d'analyse en temps réel | 1 | ensemble | sans verrouillage |
3 | batterie rechargeable | 1 | ensemble | peut fonctionner en continu pendant plus de 8 heures |
4 | chargeur | 1 | ensemble | peut charger rapidement et charger lentement |
5 | manuel du produit | 1 | copie | |
6 | Logiciel de traitement des données professionnelles | 1 | ensemble | avec un chien électronique |
7 | Roues de mesure | 1 | ensemble | inclus dans la citation |
8 | chariot professionnel | 1 | PC | inclus dans la citation |
9 | Ordinateur facultatif | Exclu de citation |
Le radar pénétrant du sol maximal à haute sensibilité lidar représente le bord de pointe de la technologie d'exploration souterraine. Avec sa combinaison de sensibilité élevée, de pénétration profonde et d'intégration LiDAR, il fournit aux professionnels de diverses industries les données les plus détaillées, précises et fiables disponibles. Que ce soit pour l'archéologie, les évaluations environnementales ou le génie civil, ce système GPR offre des performances et une valeur inégalées, ce qui en fait un outil essentiel pour toute enquête ou enquête sur le terrain.
