À mesure que les infrastructures routières, l'âge et les charges de circulation augmentent, l'évaluation précise des chaussées devient essentielle pour assurer la sécurité, la durabilité et la planification d'entretien rentable. Parmi les différentes méthodes d'essai de chaussée, le déflectomètre de poids (FWD) en baisse est devenu un outil standard de tests non destructeurs (NDT) dans le monde pour évaluer la capacité structurelle de la chaussée.
Ce guide complet expliquera comment fonctionne un déflectomètre de poids en baisse, ses principes principaux, ses procédures de test, ses avantages, ses paramètres techniques et sa pertinence dans la gestion des actifs de la chaussée moderne. Il mettra également en évidence comment Nanjing T-Bota Sciech Instruments & Equipment Co., Ltd., un fournisseur mondial d'équipements d'essais routiers, soutient les clients avec des systèmes FWD avancés pour des tests de chaussée fiables, précis et efficaces.
Un déflectomètre de poids en baisse (FWD) est un dispositif d'essai de chaussée non destructif qui mesure la réponse de déflexion de la chaussée sous une charge dynamique pour simuler la charge d'une roue mobile. Il aide les ingénieurs à déterminer l'état structurel d'une chaussée, permettant des décisions efficaces d'entretien et de réadaptation.
La mesure du noyau implique de laisser tomber un poids connu d'une hauteur prédéfinie sur une plaque de charge reposant sur le trottoir, générant une impulsion de charge similaire en durée et en amplitude à celle d'un véhicule en mouvement. Les déviations de surface résultantes sont mesurées à l'aide d'un tableau de géophones placés à des distances radiales spécifiques du centre de charge.
Le déflectomètre du poids en baisse (FWD) est un dispositif sophistiqué utilisé pour évaluer l'intégrité structurelle et les performances des chaussées en simulant la charge d'un essieu du véhicule et en mesurant la réponse de déviation de la chaussée. Cet outil est essentiel pour la planification de la maintenance, les stratégies de réadaptation et la gestion globale des chaussées. Voici un aperçu détaillé de son fonctionnement, y compris ses composants, sa procédure de test et l'interprétation des données.
Le système de chargement est le composant central du FWD. Il se compose d'un mécanisme de poids tombant qui peut être ajusté à différentes hauteurs de chute et masses pour créer une charge d'impulsion contrôlée. En règle générale, la plage de charge se situe entre 7 kN et 120 kN, simulant le poids d'un essieu du véhicule. Ce système garantit que la charge est appliquée uniformément et de manière cohérente à la surface de la chaussée.
Le système tampon comprend des ressorts et des coussinets en caoutchouc qui aident à façonner l'impulsion de chargement. Ces composants garantissent que la charge est appliquée d'une manière qui imite étroitement les conditions de trafic du monde réel. Le système tampon aide également à protéger la plaque de charge et les capteurs des forces d'impact excessives.
La plaque de charge est une plaque métallique circulaire, généralement avec un diamètre de 300 mm, qui est placée directement sur la surface de la chaussée. Il distribue la charge uniformément à travers le trottoir, garantissant que les mesures de déviation sont précises et représentatives de la réponse de la chaussée à la charge appliquée.
Les capteurs de déviation, également appelés géophones, sont positionnés à diverses distances radiales de la plaque de charge. En règle générale, 7 à 9 géophones sont utilisés, placés à des distances telles que 0 mm (directement sous la plaque de charge), 200 mm, 300 mm, 450 mm, 600 mm, 900 mm et 1200 mm. Ces capteurs mesurent la déviation de la surface de la chaussée à chaque emplacement, fournissant une image complète de la façon dont le trottoir se déforme en charge.
Le système d'acquisition de données enregistre l'impulsion de charge et les données de déviation correspondantes des géophones. Ce système est crucial pour capturer des données précises et fiables, ce qui est essentiel pour l'analyse ultérieure. Les systèmes FWD modernes incluent souvent des capacités de journalisation de données avancées, permettant une surveillance et un enregistrement en temps réel des résultats des tests.
L'unité de commande est le cerveau du système FWD. Il permet aux opérateurs de configurer les paramètres de test, tels que la taille et le poids de la goutte, surveiller le test en temps réel et enregistrer les données. L'unité de contrôle fournit également des interfaces conviviales pour l'analyse et les rapports des données, ce qui permet aux ingénieurs d'interpréter plus facilement les résultats.

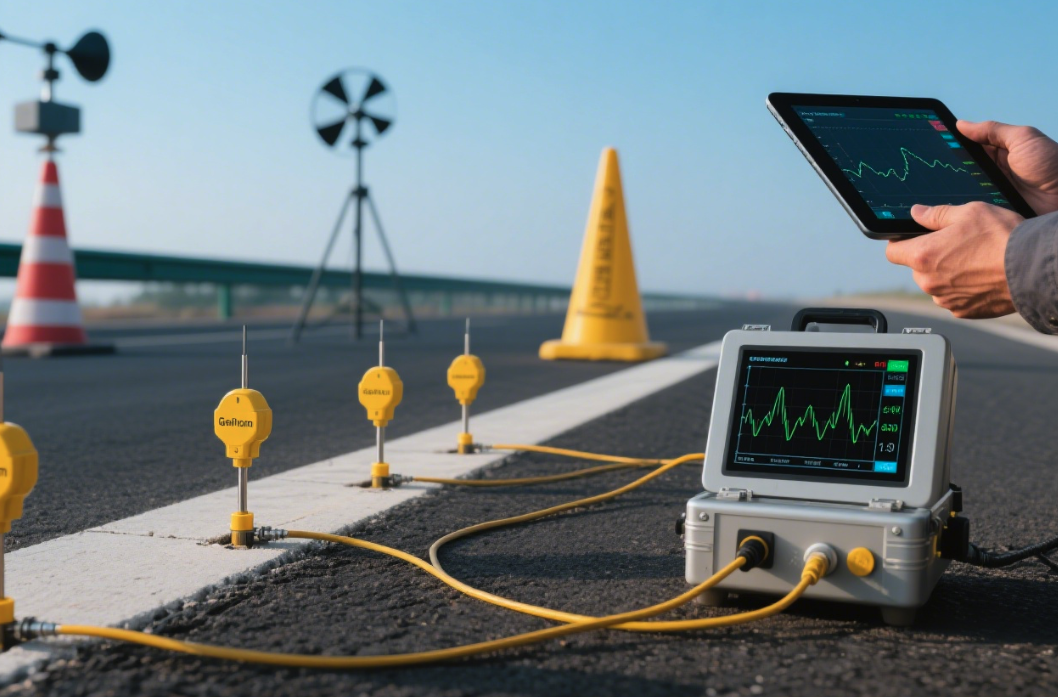

Le système FWD est positionné au point de test de la chaussée. La plaque de charge est soigneusement placée en contact avec la surface de la chaussée, garantissant qu'il est de niveau et en contact complet avec le trottoir. Cette étape est cruciale pour obtenir des mesures de déviation précises.
Un poids connu est tombé d'une hauteur spécifique, créant une impulsion de charge transitoire qui est transmise par la plaque de charge à la chaussée. La hauteur et la masse du poids en baisse peuvent être ajustées pour simuler différentes charges d'essieu, permettant une large gamme de scénarios de test.
Les capteurs de déviation (géophones) mesurent les déviations de surface causées par l'impulsion de charge à des distances de réglage du centre de charge. Ces capteurs capturent la réponse de la chaussée en temps réel, fournissant des données détaillées sur la façon dont la chaussée se déforme sous la charge appliquée.
Le système enregistre les déviations maximales et les valeurs de charge. Ces données sont cruciales pour analyser l'intégrité structurelle et les performances de la chaussée. Plusieurs gouttes peuvent être effectuées pour évaluer la répétabilité et pour comprendre comment le trottoir se comporte sous différentes amplitudes de charge.
Les données de déviation enregistrées constituent un bol de déviation, qui est une représentation graphique de la façon dont le trottoir se démets sous la charge appliquée. Ce bol de déviation fournit des informations précieuses sur le comportement structurel de la chaussée. À l'aide d'un logiciel de calcul en arrière, les ingénieurs peuvent estimer:
En analysant les données de déviation, les ingénieurs peuvent estimer les modules élastiques de chaque couche de la chaussée. Ces informations sont cruciales pour comprendre la rigidité et la capacité de charge de chaque couche, ce qui à son tour aide à évaluer l'intégrité structurelle globale de la chaussée.
Les données de déviation aident également à estimer la capacité structurelle de la chaussée. Cela comprend la détermination de si la chaussée peut résister aux charges de trafic attendues et à identifier les faiblesses ou les zones potentielles qui peuvent nécessiter un entretien ou une réhabilitation.
En analysant les données de déviation et en les comparant aux données historiques, les ingénieurs peuvent estimer la durée de vie restante de la chaussée. Ces informations sont inestimables pour la planification des horaires de maintenance et la budgétisation pour les réparations ou les remplacements futurs.
Fonctionnalité | Déflectomètre de poids (FWD) | Poutre Benkelman | Déflectomètre léger (LWD) |
Nature | Charge dynamique non destructive | Mesure statique | Tests portables dynamiques |
Simulation de chargement | Simule la charge de véhicule mobile | Mesures la déviation du rebond | Simule les charges dynamiques à basse ampleur |
Mesure de déviation | Bol de déflexion complète | Déflexion d'un seul point | Déflexion d'un seul point |
Estimation des modules de couche | Oui, en utilisant un calcul en arrière | Non | Limité |
Applicabilité du champ | Autoroutes, aéroports, trottoirs lourds | Routes à faible volume | Petites zones, tranchées |
Vitesse de test | Haut | Lent | Rapide |
Précision | Haut | Modéré | Modéré |
Les tests de FWD restent la norme de l'industrie pour l'évaluation structurelle des chaussées à haute précision.
Le déflectomètre de poids (FWD) en baisse est largement utilisé pour évaluer la capacité de charge et la santé structurelle des autoroutes et des pistes. En mesurant la déviation de la surface de la chaussée sous une charge de véhicule simulée, le FWD fournit des données critiques sur l'état global de la chaussée. Ces informations sont essentielles pour identifier les zones qui peuvent nécessiter une entretien ou une réparation, en veillant à ce que ces infrastructures de transport critiques puissent soutenir en toute sécurité les charges de trafic qu'elles sont conçues pour gérer. Par exemple, sur les autoroutes, le FWD peut détecter les points faibles ou les zones de défaillance potentielle, permettant des interventions en temps opportun pour prévenir les accidents et prolonger la durée de vie de la chaussée.
Lors de la planification d'une superposition, le FWD joue un rôle crucial dans la détermination de l'épaisseur et du type de matériau de superposition appropriés nécessaires. En évaluant l'état de la chaussée existante, les ingénieurs peuvent calculer la capacité de charge supplémentaire requise et concevoir une superposition qui prolongera efficacement la durée de vie de la chaussée. Les données de déviation obtenues à partir du FWD aident à prendre des décisions éclairées sur l'épaisseur et le type de matériau de superposition, garantissant que la nouvelle couche fournira le support structurel nécessaire sans surcharger le trottoir existant.
Le contrôle de la qualité est un aspect vital de la construction de la chaussée, et le FWD est un outil indispensable dans ce domaine. Il est utilisé pour évaluer les chaussées nouvellement construites pour s'assurer qu'ils respectent les paramètres de conception spécifiés. En mesurant la déviation de la chaussée sous des charges contrôlées, le FWD peut vérifier que la chaussée a été construite selon les normes requises. Cela aide à identifier les écarts par rapport aux spécifications de conception au début du processus de construction, permettant des corrections opportunes et en garantissant que la chaussée finale répond aux critères de qualité et de performance souhaités.
En cas d'échecs de chaussée prématurés, le FWD est un outil puissant pour l'analyse médico-légale. Il peut être utilisé pour étudier les causes sous-jacentes de ces échecs en mesurant la réponse de la chaussée à la charge. Les données de déviation peuvent révéler des carences structurelles, telles que des sous-grades faibles, un drainage inadéquat ou de mauvaises pratiques de construction. En identifiant ces problèmes tôt, les ingénieurs peuvent mettre en œuvre des réparations ciblées et des mesures de réadaptation, empêchant la détérioration et prolonger la durée de vie de la chaussée.
Le FWD est également largement utilisé dans les activités de recherche et développement liées aux matériaux de la chaussée, à la structure et aux techniques de réadaptation. Les chercheurs peuvent utiliser le FWD pour étudier les performances de nouveaux matériaux et conceptions dans des conditions contrôlées, fournissant des informations précieuses sur leur comportement à long terme. Ces données peuvent aider à développer des solutions de chaussées plus durables et rentables, améliorant les performances globales et la longévité des infrastructures de transport.
Lors des tests des FWD, il est crucial de s'assurer que la zone de test est correctement sécurisée pour éviter les accidents de la réussite du trafic. Cela peut être réalisé en configurant des dispositifs de contrôle de la circulation tels que des cônes, des panneaux d'avertissement et des obstacles pour créer une zone de travail sûre. De plus, des drapeaux ou du personnel de contrôle de la circulation peuvent être tenus de diriger la circulation et d'assurer la sécurité de l'équipe d'essai et des usagers de la route. La sécurisation de la zone de test empêche non seulement les accidents, mais minimise également les perturbations du processus de test.
Le fonctionnement de l'équipement FWD doit être effectué exclusivement par du personnel formé. Une formation appropriée garantit que les opérateurs connaissent les fonctions de l'équipement, les protocoles de sécurité et les procédures d'urgence. Le personnel formé est mieux équipé pour gérer des situations inattendues et peut faire fonctionner l'équipement efficacement et en toute sécurité. Cela réduit le risque d'accidents et garantit que le processus de test est effectué conformément aux normes de sécurité établies.
Lorsque vous opérez près des zones de circulation ou dans des environnements potentiellement dangereux, il est essentiel d'utiliser un équipement de protection individuelle approprié (EPI). Cela comprend des gilets à haute visibilité, des casques de sécurité, des gants et des lunettes de sécurité. L'EPI aide à protéger les opérateurs contre les dangers potentiels tels que les débris volants, les accidents de la circulation et l'exposition à des matériaux nocifs. L'utilisation de l'EPI est non seulement conforme aux réglementations de sécurité, mais améliore également la sécurité globale de l'équipe d'essai.
Suivre les manuels d'équipement pour un fonctionnement et une entretien sûrs est une considération de sécurité fondamentale. Les manuels fournissent des instructions détaillées sur la façon de faire fonctionner le FWD en toute sécurité, y compris les procédures de configuration, d'étalonnage et d'arrêt appropriées. Ils décrivent également les exigences de maintenance pour s'assurer que l'équipement reste en bon état de fonctionnement. L'adhésion à ces directives aide à prévenir les dysfonctionnements et les accidents de l'équipement, garantissant que le processus de test est effectué en toute sécurité et efficacement.
Un déflectomètre de poids en baisse (FWD) est un dispositif d'essai de chaussée non destructif qui mesure la réponse de déflexion de la chaussée sous une charge dynamique pour simuler la charge d'une roue mobile. Il aide les ingénieurs à déterminer l'état structurel d'une chaussée, permettant des décisions efficaces d'entretien et de réadaptation.
Les tests FWD sont cruciaux pour évaluer la capacité de chargement et la santé structurelle des chaussées. Il fournit des données détaillées sur la déviation de la chaussée, ce qui aide à prendre des décisions éclairées sur la maintenance, la réadaptation et la conception de nouvelles chaussées. Cela garantit que les routes et les pistes restent sûres et durables sous des charges de circulation croissantes.
Les principaux composants d'un système FWD comprennent:
Système de chargement: crée une charge d'impulsion contrôlée en supprimant un poids connu à partir d'une hauteur prédéfinie.
Système tampon: façonne l'impulsion de chargement et protège la plaque de charge et les capteurs.
Plaque de chargement: une plaque circulaire placée sur la surface de la chaussée pour distribuer la charge.
Capteurs de déviation (géophones): mesurez les déviations de surface à différentes distances du centre de charge.
Système d'acquisition de données: enregistre des données de chargement d'impulsion et de déviation.
Unité de contrôle: configure, surveille et enregistre les paramètres et données de test.
Les données de déviation enregistrées forme un 'Bowl de déviation, ' qui illustre comment la chaussée réagit sous charge. À l'aide d'un logiciel de calcul en arrière, les ingénieurs peuvent estimer les modules élastiques de chaque couche de chaussée, la capacité structurelle de la chaussée et sa durée de vie restante.
Le déflectomètre du poids en baisse est un outil essentiel dans la boîte à outils d'évaluation des chaussées, offrant des tests non destructifs, précis et efficaces pour évaluer la capacité structurelle de la chaussée. Son rôle dans le soutien de la planification de la maintenance rentable, de l'évaluation des capacités de charge et de la gestion des actifs ne peut pas être surestimé. Alors que les demandes d'infrastructure continuent d'augmenter à l'échelle mondiale, l'adoption de systèmes de FWD avancés aidera les parties prenantes à maintenir et à améliorer efficacement la sécurité et les performances des réseaux routiers.
Nanjing T-Bota Sciech Instruments & Equipment Co., Ltd. s'engage à fournir des systèmes FWD avancés de haute qualité pour répondre aux besoins en évolution de l'industrie de l'évaluation des chaussées. Si vous êtes prêt à améliorer vos capacités de test de la chaussée, contactez T-Bota dès aujourd'hui pour savoir comment nos solutions FWD peuvent soutenir vos projets d'évaluation de la route et de l'aéroport avec précision et fiabilité.
